技術情報

Express5800/GT110f-S(水冷) スペック詳細/アーキテクチャ図

Technical guide

2014年01月24日現在

Express5800/GT110f-S

フレームモデル
  • N8100--1978Y
  • N8100--1979Y
  • N8100-1980Y
  • N8100-2029Y
OSプリインストールモデル
  • N8100--1978YP1Y
  • N8100--1978YP2Y
  • N8100--1978YP3Y
OSプリインストールモデル
  • NP8100-1979YP1Y
  • NP8100-1979YP2Y
  • NP8100-1979YP3Y
OSプリインストールモデル
  • NP8100-1980YP1Y
  • NP8100-1980YP2Y
  • NP8100-1980YP3Y
OSプリインストールモデル
  • NP8100-2029YP1Y
  • NP8100-2029YP2Y
  • NP8100-2029YP3Y
OSプリインストール防塵モデル
  • N8100--1979YP4Y
(注意)記載のスペックは予告無しに変更する場合があります。

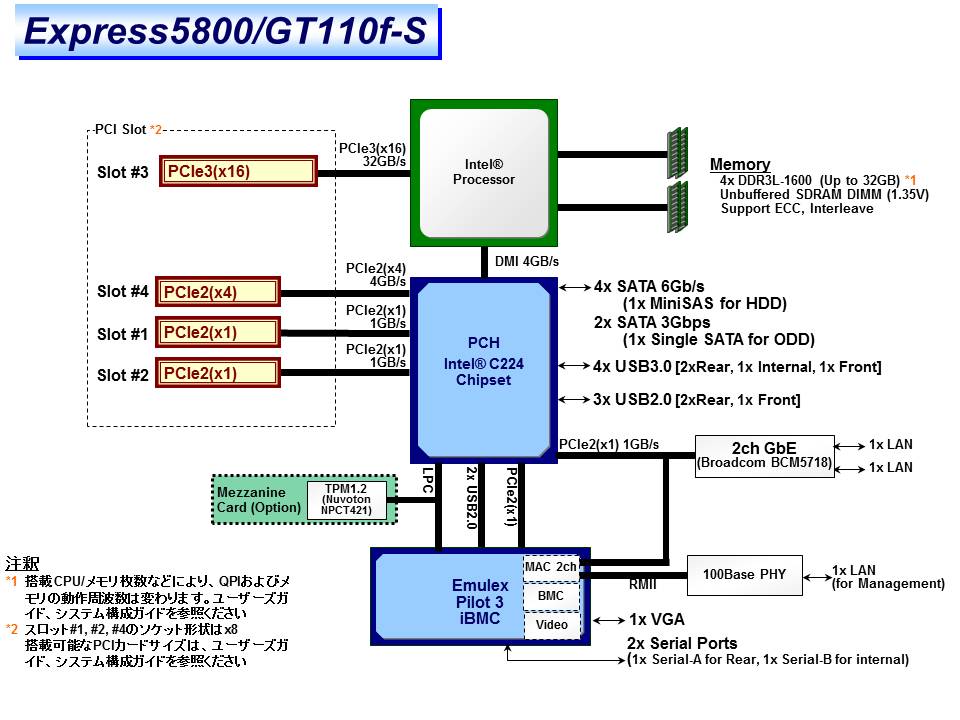

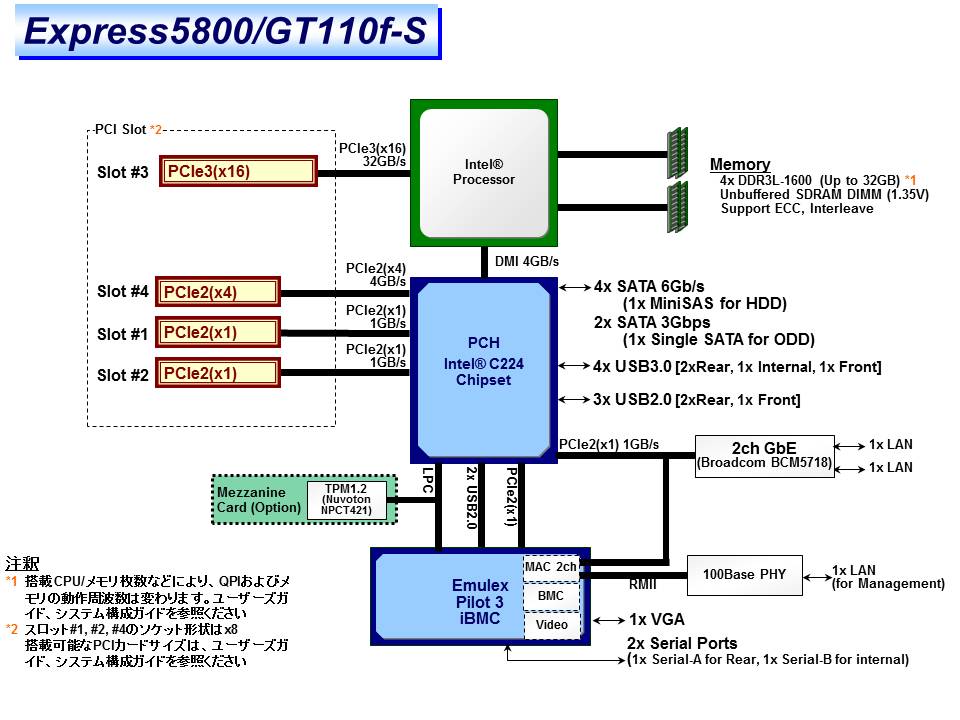

アーキテクチャ図はこちら



フレームモデル
製品名称 Express5800/GT110f-S(フレームモデル)
製品型名 N8100--1978Y N8100--1979Y N8100-1980Y N8100-2029Y
CPU 搭載CPU インテル® Core™ i3-4330 プロセッサー インテル® Xeon® プロセッサー E3-1220v3 インテル® Xeon® プロセッサー E3-1230Lv3 インテル® Xeon® プロセッサー E3-1265Lv3
動作周波数 3.50GHz 3.10GHz 1.80GHz 2.50GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 4MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T 4C/4T 4C/8T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応 - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz 2.80GHz 3.70GHz
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 27VA/25W 29VA/27W 27VA/25W 28VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 75VA/72W 88VA/84W 64VA/60W 91VA/87W
消費電力(100V最大構成時, 25℃待機時) 99VA/96W 100VA/96W 101VA/97W 101VA/97W
消費電力(100V最大構成時, 25℃高負荷時) 169VA/165W 184VA/176W 134VA/129W 161VA/155W
消費電力(100V最大構成時, 最大電力) 187VA/182W 202VA/195W 151VA/145W 179VA/172W
消費電力(200V最大構成時, 25℃待機時) 114VA/97W 114VA/97W 114VA/97W 113VA/96W
消費電力(200V最大構成時, 25℃高負荷時) 175VA/163W 187VA/174W 142VA/128W 166VA/153W
消費電力(200V最大構成時, 最大電力) 192VA/180W 206VA/192W 156VA/144W 183VA/170W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 656KJ/h 703KJ/h 523KJ/h 620KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.171(I区分) - *6 0.171(I区分) - *6
音量*7 音圧レベル 37.9dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時 38.2dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時) 38.1dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時)
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 28.9dB 32.2dB 29.1dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
VMware ESXi™ 5.1 update 1 , VMware ESXi™ 5.5
Red Hat社によるサポート *10 Red Hat® Enterprise Linux® 5.9以降、Red Hat® Enterprise Linux® 5.9以降(EM64T) Red Hat® Enterprise Linux® 6.4以降、Red Hat® Enterprise Linux® 6.4以降(x86_64)
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

OSプリインストールモデル
製品名称 Express5800/GT110f-S(OSプリインストールモデル)
製品型名 N8100--1978YP1Y N8100--1978YP2Y N8100--1978YP3Y
CPU 搭載CPU インテル® Core™ i3-4330 プロセッサー
動作周波数 3.50GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 4MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 27VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 75VA/72W
消費電力(100V最大構成時, 25℃待機時) 99VA/96W
消費電力(100V最大構成時, 25℃高負荷時) 169VA/165W
消費電力(100V最大構成時, 最大電力) 187VA/182W
消費電力(200V最大構成時, 25℃待機時) 114VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 175VA/163W
消費電力(200V最大構成時, 最大電力) 192VA/180W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 655KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.171(I区分)
音量*7 音圧レベル 37.9dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 28.9dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
-
Red Hat社によるサポート *10 -
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

OSプリインストールモデル
製品名称 Express5800/GT110f-S(OSプリインストールモデル)
製品型名 NP8100-1979YP1Y NP8100-1979YP2Y NP8100-1979YP3Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1220v3
動作周波数 3.10GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.50GHz
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 29VA/27W
消費電力(100V最小構成時, 25℃高負荷時) 88VA/84W
消費電力(100V最大構成時, 25℃待機時) 100VA/96W
消費電力(100V最大構成時, 25℃高負荷時) 184VA/176W
消費電力(100V最大構成時, 最大電力) 202VA/195W
消費電力(200V最大構成時, 25℃待機時) 114VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 187VA/174W
消費電力(200V最大構成時, 最大電力) 206VA/192W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 703KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6
音量*7 音圧レベル 38.2dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時)
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 32.2dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
-
Red Hat社によるサポート *10 -
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

OSプリインストールモデル
製品名称 Express5800/GT110f-S(OSプリインストールモデル)
製品型名 NP8100-1980YP1Y NP8100-1980YP2Y NP8100-1980YP3Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1230Lv3
動作周波数 1.80GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/8T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.80GHz
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 27VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 64VA/60W
消費電力(100V最大構成時, 25℃待機時) 101VA/97W
消費電力(100V最大構成時, 25℃高負荷時) 134VA/129W
消費電力(100V最大構成時, 最大電力) 151VA/145W
消費電力(200V最大構成時, 25℃待機時) 114VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 142VA/128W
消費電力(200V最大構成時, 最大電力) 156VA/144W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 523KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.171(I区分)
音量*7 音圧レベル 38.1dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時)
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 29.1dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
-
Red Hat社によるサポート *10 -
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

OSプリインストールモデル
製品名称 Express5800/GT110f-S(OSプリインストールモデル)
製品型名 NP8100-2029YP1Y NP8100-2029YP2Y NP8100-2029YP3Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1265Lv3
動作周波数 2.50GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/8T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.70GHz
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 28VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 91VA/87W
消費電力(100V最大構成時, 25℃待機時) 101VA/97W
消費電力(100V最大構成時, 25℃高負荷時) 161VA/155W
消費電力(100V最大構成時, 最大電力) 179VA/172W
消費電力(200V最大構成時, 25℃待機時) 113VA/96W
消費電力(200V最大構成時, 25℃高負荷時) 166VA/153W
消費電力(200V最大構成時, 最大電力) 183VA/170W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 620KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6
音量*7 音圧レベル 38.1dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時)
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 29.1dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
-
Red Hat社によるサポート *10 -
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

OSプリインストール防塵モデル
製品名称 Express5800/GT110f-S(OSプリインストール防塵モデル)
製品型名 N8100--1979YP4Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1220v3
動作周波数 3.10GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.50GHz
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 水冷式ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHｚ
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56*1選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56*1)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS)
ホットスワップ 対応(N8154-59またはN8154-59/-56選択時)
インタフェース規格とRAID構成*2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 1x 3.5型デバイスベイ *1
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *4 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0011 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.07 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.0kg
電源 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
TIGER POWER TG12-0250-01
消費電力(100V最小構成時, 25℃待機時) 29VA/27W
消費電力(100V最小構成時, 25℃高負荷時) 88VA/84W
消費電力(100V最大構成時, 25℃待機時) 100VA/96W
消費電力(100V最大構成時, 25℃高負荷時) 184VA/176W
消費電力(100V最大構成時, 最大電力) 202VA/195W
消費電力(200V最大構成時, 25℃待機時) 114VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 187VA/174W
消費電力(200V最大構成時, 最大電力) 206VA/192W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 703KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6
音量*7 音圧レベル 38.2dB(15,000rpmHDD 搭載時)/ 35dB(10,000rpm HDD 搭載時)
音量*7 音圧レベル(100V最小構成時,待機時) 27.4dB
音圧レベル(100V最小構成時,高負荷時) 32.2dB
音圧レベル(100V最大構成時, 25℃待機時) 37.7dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～40℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager, ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）、スリムタワー用防塵ベゼル（センサ付）、スリムタワー用防塵フィルタ
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*9、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*9、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *11、Microsoft® Windows Server® 2012 R2 Datacenter *11
-
Red Hat社によるサポート *10 -
動作確認OS *10 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
2.5型増設用HDDケージと3.5型バックアップデバイスは排他実装
*2
各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参照下さい。
*3
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。
*4
Windows Server 2008, Red Hat Enterprise Linux 5, VMware ESXi 5.1, ESXi 5.5をインストールした場合、USB2.0で動作します。
*5
防塵ベゼル実装時の外形寸法については、構成ガイドの＜防塵ベゼル / 防塵フィルタ ＞の項を参照願います。
*6
省エネ法(2011年度基準)の規制対象外です。
*7
測定条件はISO7779準拠(オペレータ位置、マイク位置50cm、机上設置)、環境温度25℃、高負荷時の値。数値は環境温度、製品個体差により上下します。音量は上記条件の測定結果であり、全ての環境において値を保証するものではありません。また、光ディスクドライブやバックアップ装置等の動作音については本測定の対象外です。
*8
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧下さい。
*9
Windows Server 2008 x86のみサポート対象です。
*10
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
*11
インストールする場合は、サポート情報より提供しているサポートキットが必要です。

製品名カテゴリ

品名： Express5800/GT110f-S(2C/i3-4330) 水冷モデル
型番： N8100-1978Y
品名： Express5800/GT110f-S(4C/E3-1220v3) 水冷モデル
型番： N8100-1979Y
品名： Express5800/GT110f-S(4C/E3-1230Lv3) 水冷モデル
型番： N8100-1980Y
品名： Express5800/GT110f-S(4C/E3-1265Lv3) 水冷モデル
型番： N8100-2029Y
品名： Express5800/GT110f-S(2C/i3-4330-W28) 水冷モデル
型番： NP8100-1978YP1Y
品名： Express5800/GT110f-S(2C/i3-4330-W28R2) 水冷モデル
型番： NP8100-1978YP2Y
品名： Express5800/GT110f-S(2C/i3-4330-W2012) 水冷モデル
型番： NP8100-1978YP3Y
品名： Express5800/GT110f-S(4C/E3-1220v3-W28) 水冷モデル
型番： NP8100-1979YP1Y
品名： Express5800/GT110f-S(4C/E3-1220v3-W28R2) 水冷モデル
型番： NP8100-1979YP2Y
品名： Express5800/GT110f-S(4C/E3-1220v3-W2012) 水冷モデル
型番： NP8100-1979YP3Y
品名： Express5800/GT110f-S(4C/E3-1220v3/DP-W28R2) 水冷モデル
型番： NP8100-1979YP4Y
品名： Express5800/GT110f-S(4C/E3-1230Lv3-W28) 水冷モデル
型番： NP8100-1980YP1Y
品名： Express5800/GT110f-S(4C/E3-1230Lv3-W28R2) 水冷モデル
型番： NP8100-1980YP2Y
品名： Express5800/GT110f-S(4C/E3-1230Lv3-W2012) 水冷モデル
型番： NP8100-1980YP3Y
品名： Express5800/GT110f-S(4C/E3-1265Lv3-W28) 水冷モデル
型番： NP8100-2029YP1Y
品名： Express5800/GT110f-S(4C/E3-1265Lv3-W28R2) 水冷モデル
型番： NP8100-2029YP2Y
品名： Express5800/GT110f-S(4C/E3-1265Lv3-W2012) 水冷モデル
型番： NP8100-2029YP3Y

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140103997
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
