よくあるご質問(サポートFAQ)

【Express5800/iStorage NS】NEC iLO5の仮想NIC (iLO5 IPアドレス : 16.1.15.1 / OS IPアドレス : 16.1.15.2)

質問内容

オペレーティングシステムに意図していないIPアドレス「16.1.15.2」のネットワークが設定されていますが問題ありませんか。

回答内容

オペレーティングシステムからNEC iLO5の仮想NICにアクセスするためのネットワークであり問題はありません。

仮想NICとはiLOファームウェアバージョン 1.40より追加されたもので、サーバ内のオペレーティングシステムとiLOとのセキュアな通信を提供するものです。オペレーティングシステムの標準LANポートとiLOの管理用LANポートが物理的に接続されていない環境においても、この機能によってiLO WebインタフェースやESMPRO/ServerManagerによるサーバのハードウェア管理が可能です。

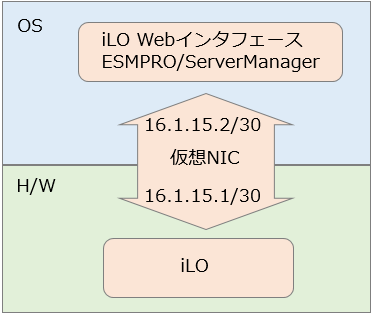

仮想NICの動作イメージ

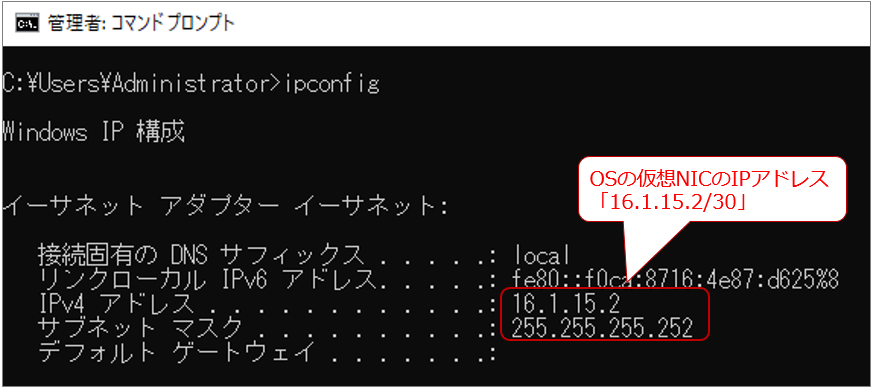

  vnic.png  ipconfig.png


iLO Webインタフェースの運用イメージ

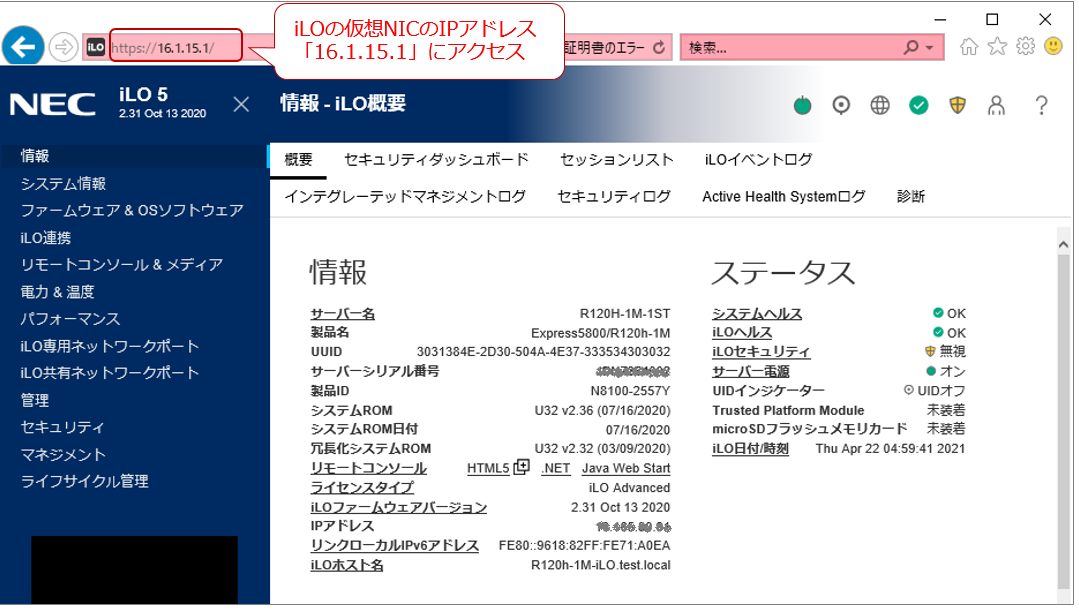

仮想NIC経由のアクセス

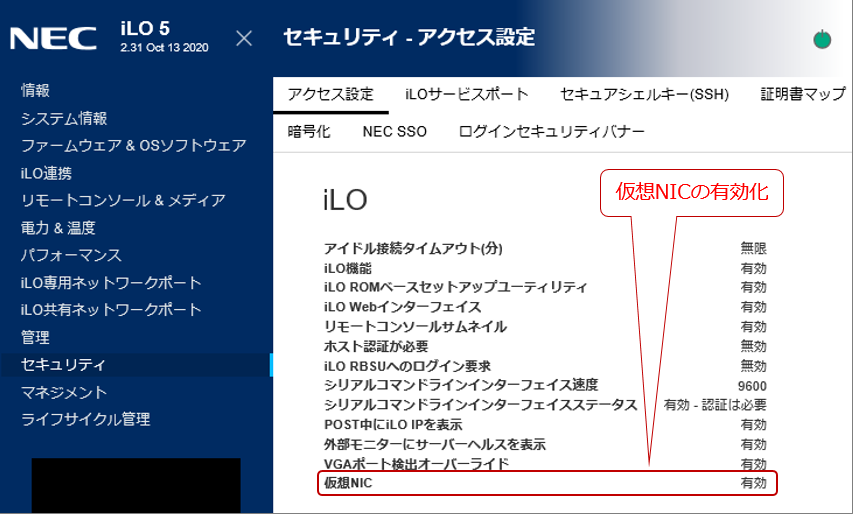

仮想NICの設定


ESMPRO/ServerManagerの運用イメージ

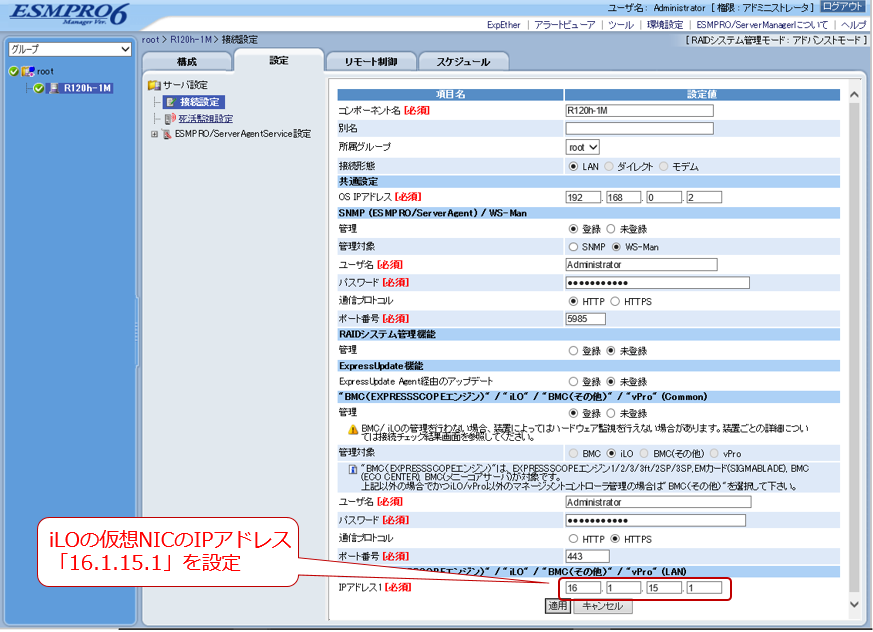

仮想NIC経由のサーバ(iLO)の登録

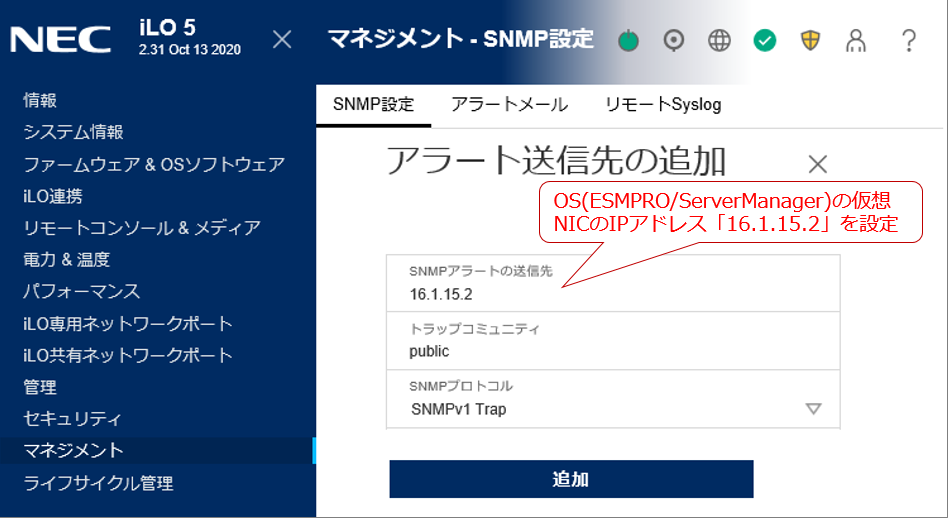

仮想NIC経由のSNMP通報の設定

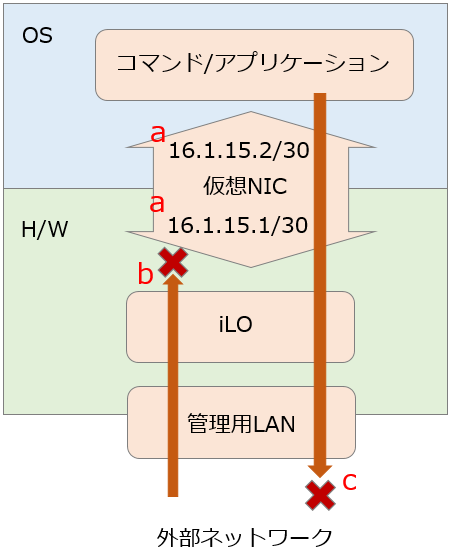

補足

a.仮想NICのIPアドレス(iLO:16.1.15.1/OS:16.1.15.2)を変更することはできません。
b.外部ネットワークから仮想NICにアクセスすることはできません。
c.仮想NICから外部ネットワークにアクセスすることはできません。

製品名カテゴリ

Express5800シリーズ タワーサーバ
Express5800シリーズ ラックサーバ
iStorage NSシリーズ

対象製品

品名: iLO5 ファームウェア
  • コンテンツID: 3150115618
  • 公開日: 2021年04月23日
  • 最終更新日:2021年06月24日
