Express5800/iR120a-1E スペック詳細/アーキテクチャ図

Technical guide


Express5800/iR120a-1E

2.5型ドライブモデル
　《製品型名》
　　◆N8100-1575Y
　　◆N8100-1577Y
　　◆N8100-1576Y

3.5型ドライブモデル
　《製品型名》
　　◆N8100-1578Y
　　◆N8100-1580Y
　　◆N8100-1579Y

(注意)記載のスペックは予告無しに変更する場合があります。

2010年07月14日現在

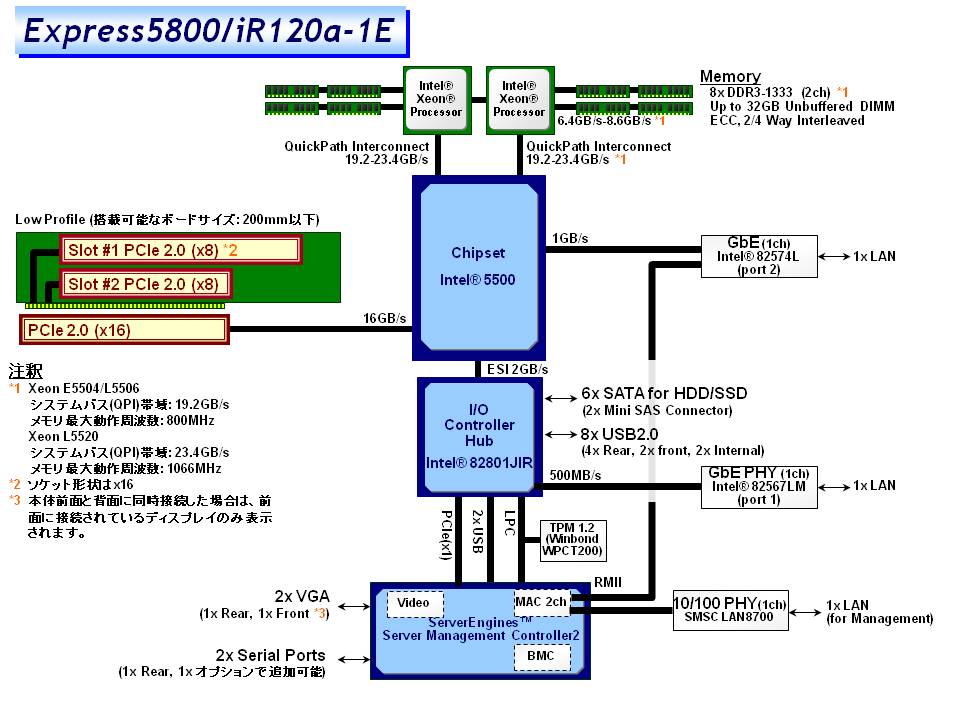

アーキテクチャ図はこちら

2.5型ドライブモデル

製品名称 Express5800/iR120a-1E (2.5型ドライブモデル)
製品型名 N8100-1575Y N8100-1577Y N8100-1576Y
CPU 搭載CPU インテル® Xeon® プロセッサー E5504 インテル® Xeon® プロセッサー L5506 インテル® Xeon® プロセッサー L5520
動作周波数 2GHz 2.13GHz 2.26GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T
インテル® QuickPath インターコネクト 4.8GT/s 5.86GT/s
システムバス帯域(QPIあたり) 19.2GB/s 23.4GB/s
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー － 対応
インテル® ターボ・ブースト・テクノロジー － 対応
ターボ・ブースト時の最高周波数 - 2.53GHz
CPUソケット形状 LGA 1366
ホットプラグ －
冷却方式 ファンなしヒートシンク
チップセット インテル® 5500 チップセット
I/O コントローラ・ハブ (IOH) インテル® 82801JIR (ICH10R)
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし (組み込み必須オプション) / 32GB (8x 4GB)
メモリソケット数 8
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered もしくは DDR3-1066 SDRAM DIMM, Registered (混在不可)
最大動作周波数 800MHz 1066MHz
メモリバス帯域(/チャネルあたり) 6.4GB/s 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2/4wayインターリーブもサポート)
誤り検出・訂正 ECC, x4 SDDC (x4 SDDCはRegistered DIMMのみ対応)
メモリスペアリング －
メモリミラーリング －
ホットプラグ －
モジュールピン数 240 ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD: SATA 4TB (8x 500GB), SAS 4.8TB (8x 600GB) 2.5型SSD: SATA 400GB (8x 50GB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/10(標準), RAID 5/6/50 (オプション) SAS 3Gb/s : RAID 0/1/5/6/10/50 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *1
FDD 外付ドライブ接続 (オプション) *1
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x8) + 1x PCI EXPRESS 2.0 (x8) (ロープロファイル、200mmサイズ)
規格 PCI EXPRESS 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、4x 背面、2x 内部) 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面)
1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x インテル® 82567 (ポート1) + 1x インテル® 82574 (ポート2)
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT AFTによりSFT相当機能をサポート
ジャンボフレーム 対応 (4KB)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート Broadcom BCM5221
キーボード / マウス オプション
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 －
冗長ファン －
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 444 x 615 x 43.6 mm (突起物含まず), 482 x 653 x 44.3 mm (突起物/インナーレール含む)
質量 (標準 / 最大) [レール含む] 10.5kg / 16kg
電源 1x 360W 80 PLUS® 対応電源 (二極並行アース付きコンセント) (ホットプラグ不可) AC100-240V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付, AC200Vはオプション)
消費電力(100V最大構成時, 待機時) 212 VA / 210 W 192 VA / 190 W 194 VA / 192 W
消費電力(100V最大構成時, 高負荷時) 366 VA / 363 W 335 VA / 332 W 353 VA / 350 W
発熱量 1307 KJ/h 1195 KJ/h 1260 KJ/h
省エネ法に基づくエネルギー消費効率 0.0012 *2 0.0011 *2 0.0010 *2
騒音値 音圧レベル (待機時 / 動作時) 51.3 dB / 54.6 dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.00m), ワンタッチラックレール
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポートOS Microsoft Windows Server 2003 R2, Standard/Enterprise Edition, Microsoft Windows Server 2003 R2, Standard/Enterprise x64 Edition, Microsoft Windows Server 2008 Standard/Enterprise, Microsoft Windows Server 2008 Standard/Enterprise (x64) SUSE Linux Entreprise Server 10、SUSE Linux Entreprise Server 10(EM64T)
ISV認定取得OS *3 Red Hat Enterprise Linux 4.8、Red Hat Enterprise Linux 4.8(EM64T), Red Hat Enterprise Linux 5.4、Red Hat Enterprise Linux 5.4(EM64T)
動作確認OS *3 動作確認のページを参照下さい

3.5型ドライブモデル

製品名称 Express5800/iR120a-1E (3.5型ドライブモデル)
製品型名 N8100-1578Y N8100-1580Y N8100-1579Y
CPU 搭載CPU インテル® Xeon® プロセッサー E5504 インテル® Xeon® プロセッサー L5506 インテル® Xeon® プロセッサー L5520
動作周波数 2GHz 2.13GHz 2.26GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T
インテル® QuickPath インターコネクト 4.8GT/s 5.86GT/s
システムバス帯域(QPIあたり) 19.2GB/s 23.4GB/s
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー － 対応
インテル® ターボ・ブースト・テクノロジー － 対応
ターボ・ブースト時の最高周波数 - 2.53GHz
CPUソケット形状 LGA 1366
ホットプラグ －
冷却方式 ファンなしヒートシンク
チップセット インテル® 5500 チップセット
I/O コントローラ・ハブ (IOH) インテル® 82801JIR (ICH10R)
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし (組み込み必須オプション) / 32GB (8x 4GB)
メモリソケット数 8
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered もしくは DDR3-1066 SDRAM DIMM, Registered (混在不可)
最大動作周波数 800MHz 1066MHz
メモリバス帯域(/チャネルあたり) 6.4GB/s 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2/4wayインターリーブもサポート)
誤り検出・訂正 ECC, x4 SDDC (x4 SDDCはRegistered DIMMのみ対応)
メモリスペアリング －
メモリミラーリング －
ホットプラグ －
モジュールピン数 240 ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDD: SATA 8TB (4x 2TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/10(標準), RAID 5/6 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *1
FDD 外付ドライブ接続 (オプション) *1
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x8) + 1x PCI EXPRESS 2.0 (x8) (ロープロファイル、200mmサイズ)
規格 PCI EXPRESS 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、4x 背面、2x 内部) 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面)
1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x インテル® 82567 (ポート1) + 1x インテル® 82574 (ポート2)
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT AFTによりSFT相当機能をサポート
ジャンボフレーム 対応 (4KB)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート Broadcom BCM5221
キーボード / マウス オプション
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 －
冗長ファン －
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 444 x 615 x 43.6 mm (突起物含まず), 482 x 653 x 44.3 mm (突起物/インナーレール含む)
質量 (標準 / 最大) [レール含む] 10.5kg / 16kg
電源 1x 360W 80 PLUS® 対応電源 (二極並行アース付きコンセント) (ホットプラグ不可) AC100-240V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付, AC200Vはオプション)
消費電力(100V最大構成時, 待機時) 198 VA / 197 W 177 VA / 176 W 187 VA / 185 W
消費電力(100V最大構成時, 高負荷時) 353 VA / 349 W 316 VA / 314 W 338 VA / 335 W
発熱量 1256 KJ/h 1130 KJ/h 1206 KJ/h
省エネ法に基づくエネルギー消費効率 0.0012 *2 0.0011 *2 0.0010 *2
騒音値 音圧レベル (待機時 / 動作時) 51.3 dB / 54.6 dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.00m), ワンタッチラックレール
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポートOS Microsoft Windows Server 2003 R2, Standard/Enterprise Edition, Microsoft Windows Server 2003 R2, Standard/Enterprise x64 Edition, Microsoft Windows Server 2008 Standard/Enterprise, Microsoft Windows Server 2008 Standard/Enterprise (x64) SUSE Linux Entreprise Server 10、SUSE Linux Entreprise Server 10(EM64T)
ISV認定取得OS *3 Red Hat Enterprise Linux 4.8、Red Hat Enterprise Linux 4.8(EM64T), Red Hat Enterprise Linux 5.4、Red Hat Enterprise Linux 5.4(EM64T)
動作確認OS *3 動作確認のページを参照下さい
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
*1
保守時およびOS再インストール時に備えて、外付DVD-ROM ならびに 外付FDDもしくはFlash FDDをシステムで最低1式は必ず手配して下さい。
*2
省エネ法(2007年度基準)の規制対象外です。
*3
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
