技術情報

Express5800/R120b-1 スペック詳細/アーキテクチャ図

Technical guide


Express5800/R120b-1

2.5型ドライブモデル
　《製品型名》
　　◆N8100-1717
　　◆N8100-1718
　　◆N8100-1719
　　◆N8100-1720
　　◆N8100-1721
　　◆N8100-1722
　　◆N8100-1723

3.5型ドライブモデル
　《製品型名》
　　◆N8100-1724
　　◆N8100-1725
　　◆N8100-1726

ExpressSelectionPack
　《製品型名》
　　◆NP8100-1718P2
　　◆NP8100-1718P3
　　◆NP8100-1725P2
　　◆NP8100-1725P3

2.5型ドライブモデル
　《製品型名》
　　◆N8100-1654
　　◆N8100-1655
　　◆N8100-1656
　　◆N8100-1657
　　◆N8100-1658
　　◆N8100-1659

3.5型ドライブモデル
　《製品型名》
　　◆N8100-1660
　　◆N8100-1661
　　◆N8100-1662
　　◆N8100-1663

ExpressSelectionPack
　《製品型名》
　　◆NP8100-1655P3
　　◆NP8100-1657P2
　　◆NP8100-1662P3

(注意)記載のスペックは予告無しに変更する場合があります。

2011年02月14日現在

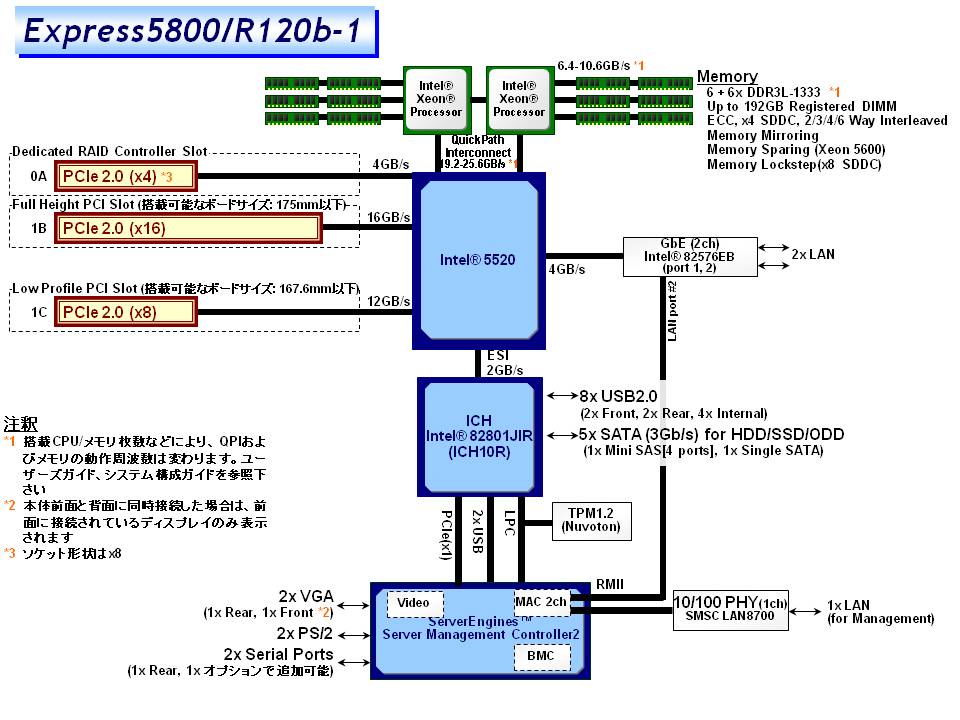

アーキテクチャ図はこちら

2.5型ドライブモデル

製品名称 Express5800/R120b-1 (2.5型ドライブモデル)
製品型名 N8100-1717 N8100-1718 N8100-1719 N8100-1720 N8100-1721 N8100-1722 N8100-1723
CPU 搭載CPU インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー E5645 インテル® Xeon® プロセッサー L5640 インテル® Xeon® プロセッサー X5650 インテル® Xeon® プロセッサー X5675 インテル® Xeon® プロセッサー X5690
動作周波数 2.13GHz 2.40GHz 2.40GHz 2.26GHz 2.66GHz 3.06GHz 3.46GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 8MB 12MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.66GHz 2.80GHz 2.80GHz 3.06GHz 3.46GHz 3.73GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 3TB (6x 500GB), SAS 3.6TB (6x 600GB), 2.5型SSD: SATA 600GB (6x 100GB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.2C18 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.28 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 245VA/243W 244VA/242W 244VA/242W 244VA/242W 252VA/250W 252VA/250W 257VA/255W
消費電力(100V最大構成時, 高負荷時) 470VA/460W 500VA/490W 510VA/500W 480VA/470W 580VA/570W 580VA/570W 710VA/700W
発熱量 1656KJ/h 1764KJ/h 1800KJ/h 1692KJ/h 2052KJ/h 2052KJ/h 2520KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.55 (J区分) 1.39 (J区分) 0.936 (J区分) 0.991 (J区分) 0.840 (J区分) 0.728 (J区分) 0.665 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB 49.7dB / 54.7dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS -
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル

製品名称 Express5800/R120b-1 (3.5型ドライブモデル)
製品型名 N8100-1724 N8100-1725 N8100-1726
CPU 搭載CPU インテル® Xeon® プロセッサー E5606 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー X5650
動作周波数 2.13GHz 2.40GHz 2.66GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 8MB 12MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.66GHz 3.06GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 6TB (3x 2TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.2C18 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.28 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 240VA/238W 229VA/227W 239VA/237W
消費電力(100V最大構成時, 高負荷時) 490VA/480W 520VA/510W 620VA/610W
発熱量 1728KJ/h 1836KJ/h 2196KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.61 (J区分) 1.37 (J区分) 0.828 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB 49.7dB / 54.7dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS -
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack

製品名称 ExpressSelectionPack
製品型名 NP8100-1718P2 NP8100-1718P3 NP8100-1725P2 NP8100-1725P3
CPU 搭載CPU インテル® Xeon® プロセッサー E5620
動作周波数 2.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 12MB
コア数(C)/スレッド数(T) (1CPU) 4C/8T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.66GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 3TB (6x 500GB), SAS 3.6TB (6x 600GB), 2.5型SSD: SATA 600GB (6x 100GB) 3.5型HDD: SATA 6TB (3x 2TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション) SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.2C18 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.28 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 244VA/242W 229VA/227W
消費電力(100V最大構成時, 高負荷時) 500VA/490W 520VA/510W
発熱量 1764KJ/h 1836KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.39 (J区分) 1.37 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS Microsoft Windows Server 2008 Standard *5 Microsoft Windows Server 2008 R2 Standard Microsoft Windows Server 2008 Standard *5 Microsoft Windows Server 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

2.5型ドライブモデル

製品名称 Express5800/R120b-1 (2.5型ドライブモデル)
製品型名 N8100-1654 N8100-1655 N8100-1656 N8100-1657 N8100-1658 N8100-1659
CPU 搭載CPU インテル® Xeon® プロセッサー E5506 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー E5640 インテル® Xeon® プロセッサー L5640 インテル® Xeon® プロセッサー X5670 インテル® Xeon® プロセッサー X5680
動作周波数 2.13GHz 2.40GHz 2.66GHz 2.26GHz 2.93GHz 3.33GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB 12MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 4C/8T 6C/12T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.66GHz 2.93GHz 2.80GHz 3.33GHz 3.60GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 800MHz 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 6.4GB/s 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング - 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.5V 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 3TB (6x 500GB), SAS 3.6TB (6x 600GB), 2.5型SSD: SATA 600GB (6x 100GB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0C11 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.24 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 245VA/243W 244VA/242W 257VA/255W 244VA/242W 252VA/250W 257VA/255W
消費電力(100V最大構成時, 高負荷時) 470VA/460W 500VA/490W 520VA/510W 480VA/470W 580VA/570W 690VA/680W
発熱量 1656KJ/h 1764KJ/h 1836KJ/h 1692KJ/h 2052KJ/h 2448KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.56 (J区分) 1.39 (J区分) 1.25 (J区分) 0.989 (J区分) 0.761 (J区分) 0.686 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB 49.7dB / 54.7dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS -
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル

製品名称 Express5800/R120b-1 (3.5型ドライブモデル)
製品型名 N8100-1660 N8100-1661 N8100-1662 N8100-1663
CPU 搭載CPU インテル® Xeon® プロセッサー E5503 インテル® Xeon® プロセッサー E5506 インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー E5640
動作周波数 2GHz 2.13GHz 2.40GHz 2.66GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB 12MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T 4C/4T 4C/8T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.66GHz 2.93GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 800MHz 1066MHz
メモリバス帯域(/チャネルあたり) 6.4GB/s 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング - 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.5V 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 6TB (3x 2TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0C11 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.24 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 223VA/221W 240VA/238W 229VA/227W 231VA/229W
消費電力(100V最大構成時, 高負荷時) 440VA/430W 490VA/480W 520VA/510W 540VA/530W
発熱量 1548KJ/h 1728KJ/h 1836KJ/h 1908KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 3.12 (J区分) *3 1.61 (J区分) 1.37 (J区分) 1.23 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS -
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack

製品名称 ExpressSelectionPack
製品型名 NP8100-1655P3 NP8100-1657P2 NP8100-1662P3
CPU 搭載CPU インテル® Xeon® プロセッサー E5620 インテル® Xeon® プロセッサー L5640 インテル® Xeon® プロセッサー E5620
動作周波数 2.40GHz 2.26GHz 2.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 12MB
コア数(C)/スレッド数(T) (1CPU) 4C/8T 6C/12T 4C/8T
コントローラ・ハブとの接続 ESI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.66GHz 2.80GHz 2.66GHz
CPUソケット形状 LGA1366
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® 5520 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし / Registered DIMM : 192GB (12x 16GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング機能, メモリロックステップ機能利用時は2, メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Registered DIMM(1/2/4/8GB), DDR3L-1066 Registered DIMM(16GB)
最大動作周波数 1066MHz 1333MHz 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ(x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブ ベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 3TB (6x 500GB), SAS 3.6TB (6x 600GB), 2.5型SSD: SATA 600GB (6x 100GB) 3.5型HDD: SATA 6TB (3x 2TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1/5/6/10/50 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50 (オプション) SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション:内蔵FDD(2.5型ドライブモデル除く), Flash FDD (1.44MB) *2
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット)(フルハイト、175mmサイズ) 1x PCI EXPRESS 2.0 (x8レーン, x8ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) (RAIDコントローラ専用) (オプションのライザカード手配で、PCI-Xスロットに変更が可能)
規格 PCI EXPRESS 1.1, 2.0, PCI-X 2.0 (mode 1 only)
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x キーボード (PS/2, 1x 背面), 1x マウス (PS/2, 1x 背面), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートB, 1x背面, オプションで計2ポートに増設可) 8x USB2.0 (2x 前面、2x 背面、4x 内部)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ インテル® 82576EB
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応 (82576: 4KB/9KB)
PXE / iSCSI ブート PXEブートのみ対応
リモート マネージメント コントローラ ServerEngines 2nd Gen Server Management Controller
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0C11 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.24 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応(オプション, ホットプラグ可)
冗長ファン 対応 (標準, ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) 427.5mm × 722.0mm × 43.5mm (フロントベゼル/インナーレール/突起物含まず) 486.5mm × 821.9mm × 43.9mm (フロントベゼル/インナーレール/突起物含む)
質量 (標準 / 最大) 16kg / 21kg (レール含む)
電源 1x 650W 80 PLUS® Gold 取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブルを1本添付)
消費電力(100V最大構成時, 待機時) 244VA/242W 244VA/242W 229VA/227W
消費電力(100V最大構成時, 高負荷時) 500VA/490W 480VA/470W 520VA/510W
発熱量 1764KJ/h 1692KJ/h 1836KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.39 (J区分) 0.989 (J区分) 1.37 (J区分)
騒音値 音圧レベル (待機時 / 動作時) 49.0dB / 54.6dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時: 10～35℃ / 20～80%, 保管時: -10～55℃ / 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, AC100V用電源ケーブル(ケーブル長:3.0m), ワンタッチラックレール(本体に標準取付済)
無償保証内容 1年オンサイト保守サービス(月～金, 9:00～17:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く)
インストールOS Microsoft Windows Server 2008 Standard *5 Microsoft Windows Server 2008 R2 Standard Microsoft Windows Server 2008 Standard *5
サポートOS (Linux) NECサポート Microsoft Windows Server 2003, Standard Edition (SP1以降), Microsoft Windows Server 2003, Enterprise Edition (SP1以降), Microsoft Windows Server 2003 R2, Standard Edition, Microsoft Windows Server 2003 R2, Enterprise Edition,
Microsoft Windows Server 2003 R2, Standard x64 Edition, Microsoft Windows Server 2003 R2, Enterprise x64 Edition, Microsoft Windows Server 2008 Standard, Microsoft Windows Server 2008 Enterprise
Microsoft Windows Server 2008 Standard (x64), Microsoft Windows Server 2008 Enterprise (x64) Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise
Red Hat Enterprise Linux ES4.8以降(x86)*4, Red Hat Enterprise Linux ES4.8以降(EM64T)*4 Red Hat Enterprise Linux AS4.8以降(x86)*4, Red Hat Enterprise Linux AS4.8以降(EM64T)*4
Red Hat Enterprise Linux 5.4以降(x86)*4, Red Hat Enterprise Linux 5.4以降(EM64T)*4 Red Hat Enterprise Linux Advanced Platform5.4以降(x86)*4, Red Hat Enterprise Linux Advanced Platform5.4以降(EM64T)*4
Red Hat Enterprise Linux 6.0以降(x86)*4*6, Red Hat Enterprise Linux 6.0以降(x86_64)*4*6
SUSE Linux Enterprise Server 10 *4、SUSE Linux Enterprise Server 10(EM64T) *4 VMware ESX(TM)i 4.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
*1
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。
*2
必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。
*3
省エネ法(2011年度基準)を未達成(100%未満)となります。
*4
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*5
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はMicrosoft Windows Server 2008 サポート情報をご覧下さい。
*6
Red Hat Enterprise Linux 6.0(x86, x86_64)を手配する場合は、弊社営業までお問合せください。

製品名カテゴリ

品名： Express5800/R120b-1 (4C/E5506)
型番： N8100-1654
品名： Express5800/R120b-1 (4C/E5620)
型番： N8100-1655
品名： Express5800/R120b-1 (4C/E5640)
型番： N8100-1656
品名： Express5800/R120b-1 (6C/L5640)
型番： N8100-1657
品名： Express5800/R120b-1 (6C/X5670)
型番： N8100-1658
品名： Express5800/R120b-1 (6C/X5680)
型番： N8100-1659
品名： Express5800/R120b-1 (2C/E5503)
型番： N8100-1660
品名： Express5800/R120b-1 (4C/E5506)
型番： N8100-1661
品名： Express5800/R120b-1 (4C/E5620)
型番： N8100-1662
品名： Express5800/R120b-1 (4C/E5640)
型番： N8100-1663
品名： Express5800/R120b-1 (4C/E5506/4G)
型番： NP8100-1654P1
品名： Express5800/R120b-1 (4C/E5620/4G)
型番： NP8100-1655P1
品名： Express5800/R120b-1 (4C/E5620-W23R2)
型番： NP8100-1655P2
品名： Express5800/R120b-1 (4C/E5620-W28)
型番： NP8100-1655P3
品名： Express5800/R120b-1 (4C/E5640/4G)
型番： NP8100-1656P1
品名： Express5800/R120b-1 (6C/L5640/4G)
型番： NP8100-1657P1
品名： Express5800/R120b-1 (6C/L5640-W28R2)
型番： NP8100-1657P2
品名： Express5800/R120b-1 (6C/X5670/4G)
型番： NP8100-1658P1
品名： Express5800/R120b-1 (6C/X5680/4G)
型番： NP8100-1659P1
品名： Express5800/R120b-1 (2C/E5503/4G)
型番： NP8100-1660P1
品名： Express5800/R120b-1 (4C/E5506/4G)
型番： NP8100-1661P1
品名： Express5800/R120b-1 (4C/E5620/4G)
型番： NP8100-1662P1
品名： Express5800/R120b-1 (4C/E5620-W23R2)
型番： NP8100-1662P2
品名： Express5800/R120b-1 (4C/E5620-W28)
型番： NP8100-1662P3
品名： Express5800/R120b-1 (4C/E5640/4G)
型番： NP8100-1663P1

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140103870
  • 公開日： 2019年01月22日
  • 最終更新日：2019年01月22日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
