技術情報

Express5800/GT110b-S(空冷) スペック詳細/アーキテクチャ図

Technical guide

2011年06月17日現在

GT110b-S

3.5型ドライブモデル
  • N8100-1595Y
  • NP8100-1595YP2Y
  • NP8100-1595YP6Y
  • NP8100-1595YP8Y
3.5型ドライブモデル
  • NP8100-1595YP3Y
  • NP8100-1595YP9Y
  • NP8100-1595YPAY
3.5型ドライブモデル
  • N8100-1596Y
  • NP8100-1596YP2Y
  • NP8100-1596YP3Y
2.5型ドライブモデル
  • N8100-1680Y
  • NP8100-1680YP2Y
  • NP8100-1680YP5Y
2.5型ドライブモデル
  • N8100-1597Y
  • NP8100-1597YP2Y
  • NP8100-1597YP3Y
(注意)記載のスペックは予告無しに変更する場合があります。

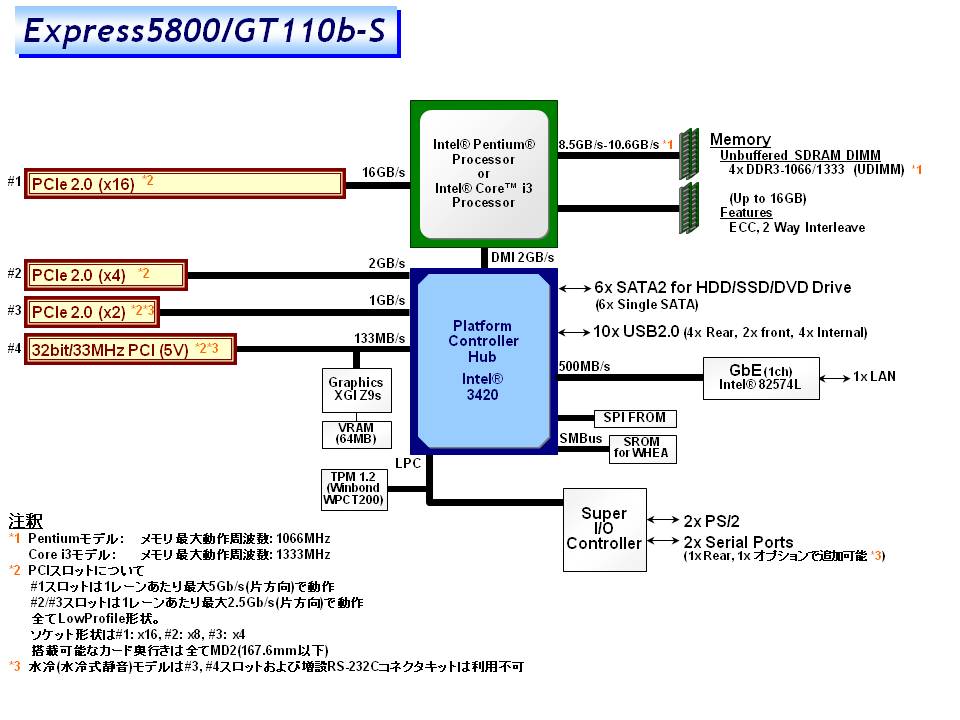

アーキテクチャ図はこちら



3.5型ドライブモデル
製品名称 Express5800/GT110b-S(3.5型ドライブモデル)
製品型名 N8100-1595Y NP8100-1595YP2Y NP8100-1595YP6Y NP8100-1595YP8Y
CPU 搭載CPU インテル® Pentium®プロセッサー G6950
動作周波数 2.80 GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 3MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T
コントローラ・ハブとの接続 DMI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 非対応
インテル® ターボ・ブースト・テクノロジー 非対応
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1156
ホットプラグ -
冷却方式 FANなしヒートシンク
チップセット インテル® 3420チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 1GB / 16GB (4x 4GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered
最大動作周波数 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング 非対応
メモリミラーリング 非対応
ホットプラグ 非対応
モジュールピン数 240ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDD : SATA 4TB (2x2TB)
ホットスワップ -
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準)
光ディスクドライブ 標準 : DVD-ROMドライブ オプション : DVDSuperMULTIドライブ(DVD-ROMと排他搭載)
FDD オプション: Flash FDD (1.44MB) *1
デバイスベイ 1x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット) + 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) + 1x PCI EXPRESS 2.0 (x2レーン, x4ソケット) +1x PCI (32bit/33MHz)
規格 PCI EXPRESS 2.0, PCI 2.3
グラフィックス 搭載チップ / ビデオRAM XGI Technology社 Volari™ Z9s/64MB
グラフィック表示 と 解像度 1677万色 : 640 x 480, 800 x 600, 1,024 x 768, 1,280 x 1,024
標準インタフェース 1x キーボード(ミニDIN6ピン), 1x マウス (ミニDIN6ピン) 1x アナログRGB (ミニD-Sub15ピン 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 背面, オプションで計2ポートに増設可) 10x USB2.0 (2x 前面, 4x 背面, 4x 内部) 1x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ Intel® 82574L
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応(4KB/9KB)
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ -
マネージメント用ポート -
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*2 93.0mm x 386.5mm x 363.0mm (エアダクト・スタビライザ・突起物含まず） 190.0mm x 396.5mm x 386.5mm （エアダクト・スタビライザ・突起物含む）
質量 (標準 / 最大) 9Kg/11Kg
電源 1x 250W 80 PLUS® 対応電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 待機時) 18VA/ 17W
消費電力(100V最小構成時, 高負荷時) 71VA/ 69W
消費電力(100V最大構成時, 待機時) 60VA/ 59W
消費電力(100V最大構成時, 高負荷時) 156VA/ 155W
発熱量 558kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.863 (I区分)
音量*3 音圧レベル 37.3dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～35℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版),ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS - Windows Server 2008 Standard *4
サポートOS (Linux) NECサポート Microsoft Windows Server 2003 R2 Standard、Microsoft Windows Server 2003 R2 Standard (x64)、 Microsoft Windows Server 2008 Standard、Microsoft Windows Server 2008 Standard (x64)、
Microsoft Windows Server 2008 R2 Standard (x64) SUSE Linux Enterprise Server 10 *6, SUSE Linux Enterprise Server 10(EM64T) *6
Red Hat社によるサポート *5 Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T)、 Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T)、 Red Hat Enterprise Linux 6.0以降(x86)、Red Hat Enterprise Linux 6.0以降(x86_64)
動作確認OS*5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 Express5800/GT110b-S(3.5型ドライブモデル)
製品型名 NP8100-1595YP3Y NP8100-1595YP9Y NP8100-1595YPAY
CPU 搭載CPU インテル® Pentium®プロセッサー G6950
動作周波数 2.80 GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 3MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T
コントローラ・ハブとの接続 DMI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 非対応
インテル® ターボ・ブースト・テクノロジー 非対応
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1156
ホットプラグ -
冷却方式 FANなしヒートシンク
チップセット インテル® 3420チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 1GB / 16GB (4x 4GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered
最大動作周波数 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング 非対応
メモリミラーリング 非対応
ホットプラグ 非対応
モジュールピン数 240ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 - 2x 160GB (3.5型SATA HDD)
内蔵最大 3.5型HDD : SATA 4TB (2x2TB)
ホットスワップ -
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準)
光ディスクドライブ 標準 : DVD-ROMドライブ オプション : DVDSuperMULTIドライブ(DVD-ROMと排他搭載) 標準 : DVDSuperMULTIドライブ
FDD オプション: Flash FDD (1.44MB) *1
デバイスベイ 1x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット) + 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) + 1x PCI EXPRESS 2.0 (x2レーン, x4ソケット) +1x PCI (32bit/33MHz)
規格 PCI EXPRESS 2.0, PCI 2.3
グラフィックス 搭載チップ / ビデオRAM XGI Technology社 Volari™ Z9s/64MB
グラフィック表示 と 解像度 1677万色 : 640 x 480, 800 x 600, 1,024 x 768, 1,280 x 1,024
標準インタフェース 1x キーボード(ミニDIN6ピン), 1x マウス (ミニDIN6ピン) 1x アナログRGB (ミニD-Sub15ピン 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 背面, オプションで計2ポートに増設可) 10x USB2.0 (2x 前面, 4x 背面, 4x 内部) 1x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ Intel® 82574L
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応(4KB/9KB)
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ -
マネージメント用ポート -
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*2 93.0mm x 386.5mm x 363.0mm (エアダクト・スタビライザ・突起物含まず） 190.0mm x 396.5mm x 386.5mm （エアダクト・スタビライザ・突起物含む）
質量 (標準 / 最大) 9Kg/11Kg
電源 1x 250W 80 PLUS® 対応電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 待機時) 18VA/ 17W
消費電力(100V最小構成時, 高負荷時) 71VA/ 69W
消費電力(100V最大構成時, 待機時) 60VA/ 59W
消費電力(100V最大構成時, 高負荷時) 156VA/ 155W
発熱量 558kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.863 (I区分)
音量*3 音圧レベル 37.3dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～35℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版),ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Windows Server 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft Windows Server 2003 R2 Standard、Microsoft Windows Server 2003 R2 Standard (x64)、 Microsoft Windows Server 2008 Standard、Microsoft Windows Server 2008 Standard (x64)、
Microsoft Windows Server 2008 R2 Standard (x64) SUSE Linux Enterprise Server 10 *6, SUSE Linux Enterprise Server 10(EM64T) *6
Red Hat社によるサポート *5 Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T)、 Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T)、 Red Hat Enterprise Linux 6.0以降(x86)、Red Hat Enterprise Linux 6.0以降(x86_64)
動作確認OS*5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 Express5800/GT110b-S(3.5型ドライブモデル)
製品型名 N8100-1596Y NP8100-1596YP2Y NP8100-1596YP3Y
CPU 搭載CPU インテル® Core™ i3-540 プロセッサー
動作周波数 3.06 GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T
コントローラ・ハブとの接続 DMI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 非対応
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1156
ホットプラグ -
冷却方式 FANなしヒートシンク
チップセット インテル® 3420チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 1GB / 16GB (4x 4GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング 非対応
メモリミラーリング 非対応
ホットプラグ 非対応
モジュールピン数 240ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDD : SATA 4TB (2x2TB)
ホットスワップ -
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準)
光ディスクドライブ 標準 : DVD-ROMドライブ オプション : DVDSuperMULTIドライブ(DVD-ROMと排他搭載)
FDD オプション: Flash FDD (1.44MB) *1
デバイスベイ 1x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット) + 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) + 1x PCI EXPRESS 2.0 (x2レーン, x4ソケット) +1x PCI (32bit/33MHz)
規格 PCI EXPRESS 2.0, PCI 2.3
グラフィックス 搭載チップ / ビデオRAM XGI Technology社 Volari™ Z9s/64MB
グラフィック表示 と 解像度 1677万色 : 640 x 480, 800 x 600, 1,024 x 768, 1,280 x 1,024
標準インタフェース 1x キーボード(ミニDIN6ピン), 1x マウス (ミニDIN6ピン) 1x アナログRGB (ミニD-Sub15ピン 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 背面, オプションで計2ポートに増設可) 10x USB2.0 (2x 前面, 4x 背面, 4x 内部) 1x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ Intel® 82574L
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応(4KB/9KB)
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ -
マネージメント用ポート -
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*2 93.0mm x 386.5mm x 363.0mm (エアダクト・スタビライザ・突起物含まず） 190.0mm x 396.5mm x 386.5mm （エアダクト・スタビライザ・突起物含む）
質量 (標準 / 最大) 9Kg/11Kg
電源 1x 250W 80 PLUS® 対応電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 待機時) 19VA/ 18W
消費電力(100V最小構成時, 高負荷時) 71VA/ 69W
消費電力(100V最大構成時, 待機時) 60VA/ 59W
消費電力(100V最大構成時, 高負荷時) 158VA/ 157W
発熱量 566kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.829 (I区分)
音量*3 音圧レベル 37.3dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～35℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版),ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS - Windows Server 2008 Standard *4 Windows Server 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft Windows Server 2003 R2 Standard、Microsoft Windows Server 2003 R2 Standard (x64)、 Microsoft Windows Server 2008 Standard、Microsoft Windows Server 2008 Standard (x64)、
Microsoft Windows Server 2008 R2 Standard (x64) SUSE Linux Enterprise Server 10 *6, SUSE Linux Enterprise Server 10(EM64T) *6
Red Hat社によるサポート *5 Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T)、 Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T)、 Red Hat Enterprise Linux 6.0以降(x86)、Red Hat Enterprise Linux 6.0以降(x86_64)
動作確認OS*5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

2.5型ドライブモデル
製品名称 Express5800/GT110b-S(2.5型ドライブモデル)
製品型名 N8100-1680Y NP8100-1680YP2Y NP8100-1680YP5Y
CPU 搭載CPU インテル® Pentium®プロセッサー G6950
動作周波数 2.80 GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 3MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T
コントローラ・ハブとの接続 DMI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 非対応
インテル® ターボ・ブースト・テクノロジー 非対応
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1156
ホットプラグ -
冷却方式 FANなしヒートシンク
チップセット インテル® 3420チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 1GB / 16GB (4x 4GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered
最大動作周波数 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング 非対応
メモリミラーリング 非対応
ホットプラグ 非対応
モジュールピン数 240ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD : SATA 3TB (3x 1TB), SAS 1.8TB (3x 600GB) 2.5型SSD : SATA 300GB (3x 100GB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション) SAS 3Gb/s : RAID 0/1/5/6 (オプション)
光ディスクドライブ 標準 : DVD-ROMドライブ オプション : DVDSuperMULTIドライブ(DVD-ROMと排他搭載)
FDD オプション: Flash FDD (1.44MB) *1
デバイスベイ 1x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット) + 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) + 1x PCI EXPRESS 2.0 (x2レーン, x4ソケット) +1x PCI (32bit/33MHz)
規格 PCI EXPRESS 2.0, PCI 2.3
グラフィックス 搭載チップ / ビデオRAM XGI Technology社 Volari™ Z9s/64MB
グラフィック表示 と 解像度 1677万色 : 640 x 480, 800 x 600, 1,024 x 768, 1,280 x 1,024
標準インタフェース 1x キーボード(ミニDIN6ピン), 1x マウス (ミニDIN6ピン) 1x アナログRGB (ミニD-Sub15ピン 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 背面, オプションで計2ポートに増設可) 10x USB2.0 (2x 前面, 4x 背面, 4x 内部) 1x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ Intel® 82574L
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応(4KB/9KB)
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ -
マネージメント用ポート -
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*2 93.0mm x 386.5mm x 363.0mm (エアダクト・スタビライザ・突起物含まず） 190.0mm x 396.5mm x 386.5mm （エアダクト・スタビライザ・突起物含む）
質量 (標準 / 最大) 9Kg/11Kg
電源 1x 250W 80 PLUS® 対応電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 待機時) 16VA/ 15W
消費電力(100V最小構成時, 高負荷時) 68VA/ 67W
消費電力(100V最大構成時, 待機時) 63VA/ 62W
消費電力(100V最大構成時, 高負荷時) 152VA/ 151W
発熱量 544kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.817 (I区分)
音量*3 音圧レベル 41.2dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～35℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版),ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS - Windows Server 2008 Standard *4 Windows Server 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft Windows Server 2003 R2 Standard、Microsoft Windows Server 2003 R2 Standard (x64)、 Microsoft Windows Server 2008 Standard、Microsoft Windows Server 2008 Standard (x64)、
Microsoft Windows Server 2008 R2 Standard (x64) SUSE Linux Enterprise Server 10 *6, SUSE Linux Enterprise Server 10(EM64T) *6
Red Hat社によるサポート *5 Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T)、 Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T)、 Red Hat Enterprise Linux 6.0以降(x86)、Red Hat Enterprise Linux 6.0以降(x86_64)
動作確認OS*5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

2.5型ドライブモデル
製品名称 Express5800/GT110b-S(2.5型ドライブモデル)
製品型名 N8100-1597Y NP8100-1597YP2Y NP8100-1597YP3Y
CPU 搭載CPU インテル® Core™ i3-540 プロセッサー
動作周波数 3.06 GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
三次キャッシュ 4MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T
コントローラ・ハブとの接続 DMI (2GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 非対応
ターボ・ブースト時の最高周波数 -
CPUソケット形状 LGA1156
ホットプラグ -
冷却方式 FANなしヒートシンク
チップセット インテル® 3420チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 1GB / 16GB (4x 4GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3-1333 SDRAM DIMM, Unbuffered
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング 非対応
メモリミラーリング 非対応
ホットプラグ 非対応
モジュールピン数 240ピン
動作電圧 1.5V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD : SATA 3TB (3x 1TB), SAS 1.8TB (3x 600GB) 2.5型SSD : SATA 300GB (3x 100GB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3Gb/s : RAID 0/1 (標準), RAID 5/6 (オプション) SAS 3Gb/s : RAID 0/1/5/6 (オプション)
光ディスクドライブ 標準 : DVD-ROMドライブ オプション : DVDSuperMULTIドライブ(DVD-ROMと排他搭載)
FDD オプション: Flash FDD (1.44MB) *1
デバイスベイ 1x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI EXPRESS 2.0 (x16レーン, x16ソケット) + 1x PCI EXPRESS 2.0 (x4レーン, x8ソケット) + 1x PCI EXPRESS 2.0 (x2レーン, x4ソケット) +1x PCI (32bit/33MHz)
規格 PCI EXPRESS 2.0, PCI 2.3
グラフィックス 搭載チップ / ビデオRAM XGI Technology社 Volari™ Z9s/64MB
グラフィック表示 と 解像度 1677万色 : 640 x 480, 800 x 600, 1,024 x 768, 1,280 x 1,024
標準インタフェース 1x キーボード(ミニDIN6ピン), 1x マウス (ミニDIN6ピン) 1x アナログRGB (ミニD-Sub15ピン 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 背面, オプションで計2ポートに増設可) 10x USB2.0 (2x 前面, 4x 背面, 4x 内部) 1x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ Intel® 82574L
AFT / ALB 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
SFT 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
ジャンボフレーム 対応(4KB/9KB)
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ -
マネージメント用ポート -
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS フェニックステクノロジーズ Phoenix SecureCore
冗長電源 -
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ)*2 93.0mm x 386.5mm x 363.0mm (エアダクト・スタビライザ・突起物含まず） 190.0mm x 396.5mm x 386.5mm （エアダクト・スタビライザ・突起物含む）
質量 (標準 / 最大) 9Kg/11Kg
電源 1x 250W 80 PLUS® 対応電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 待機時) 17VA/ 15W
消費電力(100V最小構成時, 高負荷時) 70VA/ 68W
消費電力(100V最大構成時, 待機時) 64VA/ 63W
消費電力(100V最大構成時, 高負荷時) 155VA/ 154W
発熱量 555kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.747 (I区分)
音量*3 音圧レベル 41.2dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 10～35℃ / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版),ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS - Windows Server 2008 Standard *4 Windows Server 2008 R2 Standard
サポートOS (Linux) NECサポート Microsoft Windows Server 2003 R2 Standard、Microsoft Windows Server 2003 R2 Standard (x64)、 Microsoft Windows Server 2008 Standard、Microsoft Windows Server 2008 Standard (x64)、
Microsoft Windows Server 2008 R2 Standard (x64) SUSE Linux Enterprise Server 10 *6, SUSE Linux Enterprise Server 10(EM64T) *6
Red Hat社によるサポート *5 Red Hat Enterprise Linux ES4.8以降、Red Hat Enterprise Linux ES4.8以降(EM64T)、 Red Hat Enterprise Linux 5.4以降、Red Hat Enterprise Linux 5.4以降(EM64T)、 Red Hat Enterprise Linux 6.0以降(x86)、Red Hat Enterprise Linux 6.0以降(x86_64)
動作確認OS*5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
必要に応じて手配して下さい。主な用途についてはシステム構成ガイド内のＦｌａｓｈ FDD補足事項を参照下さい。
*2
防塵ベゼル実装時の外形寸法については、＜防塵ベゼル / 防塵フィルタ ＞の項を参照願います。
*3
測定条件はISO7779準拠(オペレータ位置、マイク位置50cm、机上設置)、環境温度25℃、動作時の値。数値は環境温度、製品個体差により上下します。音量は上記条件の測定結果であり、全ての環境において値を保証するものではありません。また、光ディスクドライブやバックアップ装置等の動作音については本測定の対象外です。
*4
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はをご覧下さい。
*5
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
*6
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。

製品名カテゴリ

品名： Express5800/GT110b-S(2C/G6950)
型番： N8100-1595Y
品名： Express5800/GT110b-S(2C/i3-540)
型番： N8100-1596Y
品名： Express5800/GT110b-S(2C/i3-540)
型番： N8100-1597Y
品名： Express5800/GT110b-S(2C/G6950)
型番： N8100-1680Y
品名： Express5800/GT110b-S(2C/G6950-W23R2)
型番： NP8100-1595YP1Y
品名： Express5800/GT110b-S(2C/G6950-W28)
型番： NP8100-1595YP2Y
品名： Express5800/GT110b-S(2C/G6950-W28R2)
型番： NP8100-1595YP3Y
品名： Express5800/GT110b-S(2C/G6950-2HDW23R2)
型番： NP8100-1595YP5Y
品名： Express5800/GT110b-S(2C/G6950-2HDW28)
型番： NP8100-1595YP6Y
品名： Express5800/GT110b-S(2C/G6950-2HDDW23R2)
型番： NP8100-1595YP7Y
品名： Express5800/GT110b-S(2C/G6950-2HDDW28)
型番： NP8100-1595YP8Y
品名： Express5800/GT110b-S(2C/i3-540-W23R2)
型番： NP8100-1596YP1Y
品名： Express5800/GT110b-S(2C/i3-540-W28)
型番： NP8100-1596YP2Y
品名： Express5800/GT110b-S(2C/i3-540-W23R2)
型番： NP8100-1597YP1Y
品名： Express5800/GT110b-S(2C/i3-540-W28)
型番： NP8100-1597YP2Y
品名： Express5800/GT110b-S(2C/G6950-W23R2)
型番： NP8100-1680YP1Y
品名： Express5800/GT110b-S(2C/G6950-W28)
型番： NP8100-1680YP2Y

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140103873
  • 公開日： 2019年01月22日
  • 最終更新日：2019年01月22日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
