Express5800/R120d-2M スペック詳細/アーキテクチャ図

Technical guide

2013年07月26日現在

Express5800/R120d-2M

Express5800/R120d-2M
  • N8100-1778Y
  • N8100-1963Y
  • N8100-1779Y
  • N8100-1780Y
  • N8100-1781Y
  • N8100-1782Y
  • N8100-1783Y
  • N8100-1784Y
  • N8100-1785Y
2x 2GB メモリ搭載モデル
  • NP8100-1778YP1Y
  • NP8100-1779YP1Y
  • NP8100-1780YP1Y
  • NP8100-1782YP1Y
ExpressSelectionPack
  • NP8100-1779YP2Y
  • NP8100-1779YP3Y
  • NP8100-1779YP5Y
(注意)記載のスペックは予告無しに変更する場合があります。

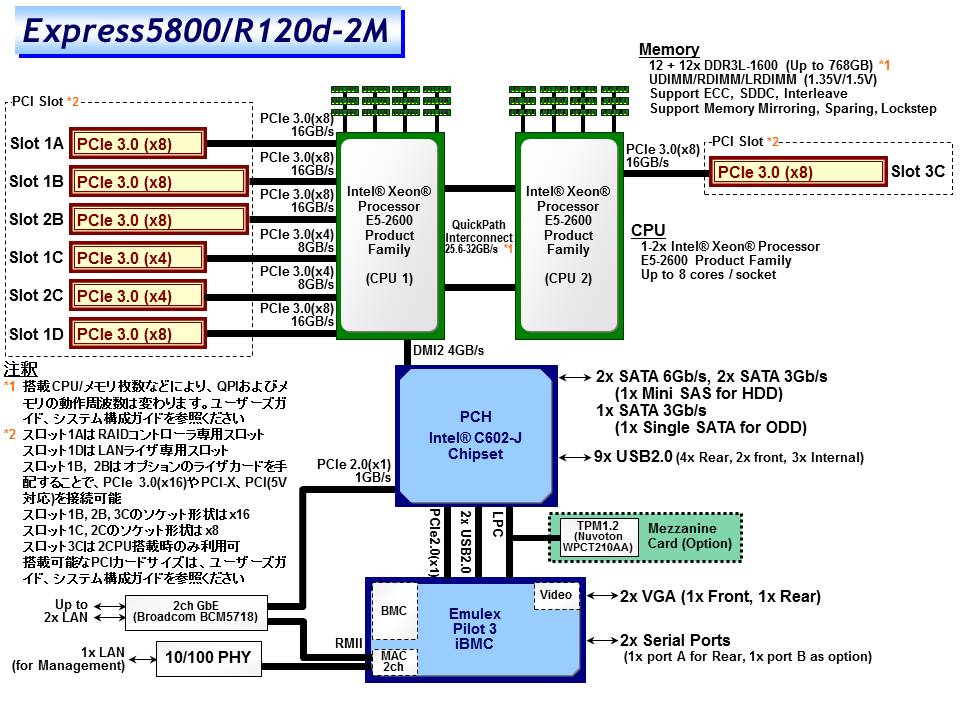

アーキテクチャ図はこちら



Express5800/R120d-2M
製品名称 Express5800/R120d-2M
製品型名 N8100-1778Y N8100-1963Y N8100-1779Y N8100-1780Y N8100-1781Y N8100-1782Y N8100-1783Y N8100-1784Y N8100-1785Y
CPU Processor インテル® Xeon® プロセッサー E5-2609 インテル® Xeon® プロセッサー E5-2620 インテル® Xeon® プロセッサー E5-2630L インテル® Xeon® プロセッサー E5-2640 インテル® Xeon® プロセッサー E5-2643 インテル® Xeon® プロセッサー E5-2650 インテル® Xeon® プロセッサー E5-2650L インテル® Xeon® プロセッサー E5-2670 インテル® Xeon® プロセッサー E5-2690
動作周波数 2.40GHz 2GHz 2GHz 2.50GHz 3.30GHz 2GHz 1.80GHz 2.60GHz 2.90GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 10MB 20MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 4C/8T 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.50GHz 2.50GHz 3GHz 3.50GHz 2.80GHz 2.30GHz 3.30GHz 3.80GHz
熱設計電力(TDP) 80W 95W 60W 95W 130W 95W 70W 115W 135W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602-J チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 64GB (16x 4GB), Registered DIMM : 384GB (24x 16GB), Load Reduced DIMM : 768GB (24x 32GB)
メモリソケット数 24 (Unbuffered DIMM搭載時は16)
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Unbufferd DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1333 Load Reduced DIMM (32GB)
最大動作周波数 1066MHz 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbufferd DIMMは未対応)
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、312mmサイズ) 2x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル、220mmサイズ)
1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LANライザカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）およびPCI-Xスロットに変更が可能)
規格 PCI Express 1.1, 2.0, 3.0, PCI-X 2.0 (mode 1 only), PCI 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面、4x 背面、3x 内部), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (オプションのLANライザカード手配で、2x 1000BASE-Tもしくは2x 10GBASE-SFP+を増設可能)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (4KB/9KB)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0008 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.13 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 電源ユニット(450W) (N8181-86), 電源ユニット(800W) (N8181-87,92) 選択時 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
電源ユニット(1000W) (N8181-88) 選択時 448.0mm × 770.0mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*3 / 最大) 20.5kg / 33.0kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 450W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 353VA/348W 357VA/353W 359VA/354W 363VA/357W 354VA/349W 361VA/356W 356VA/351W 359VA/354W 360VA/355W
消費電力(100V最大構成時, 25℃高負荷時) 476VA/469W 539VA/531W 524VA/517W 632VA/622W 612VA/603W 632VA/622W 546VA/540W 696VA/685W 780VA/769W
消費電力(100V最大構成時, 最大電力) 653VA/646W 740VA/733W 708VA/701W 810VA/803W 792VA/783W 810VA/803W 730VA/723W 882VA/873W 959VA/949W
消費電力(200V最大構成時, 25℃待機時) 348VA/339W 350VA/340W 351VA/341W 352VA/342W 348VA/339W 352VA/342W 350VA/340W 350VA/340W 352VA/342W
消費電力(200V最大構成時, 25℃高負荷時) 461VA/451W 529VA/520W 506VA/497W 620VA/610W 601VA/591W 620VA/610W 539VA/529W 671VA/661W 759VA/749W
消費電力(200V最大構成時, 最大電力) 644VA/634W 728VA/719W 698VA/689W 792VA/782W 782VA/773W 792VA/782W 719VA/709W 855VA/845W 931VA/921W
消費電力(100V最大構成時, 装置ラベル記載値) 850VA/840W 880VA/870W 810VA/800W 880VA/870W 950VA/940W 880VA/870W 830VA/820W 920VA/910W 960VA/950W
発熱量 2326KJ/h 2639KJ/h 2524KJ/h 2891KJ/h 2819KJ/h 2891KJ/h 2603KJ/h 3143KJ/h 3417KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.853 (L区分) 0.700 (L区分) 0.749 (L区分) 0.560 (L区分) 0.626 (L区分) 0.539 (L区分) 0.629 (L区分) 対象外 対象外
騒音値 音圧レベル (待機時 / 高負荷時) 49.3dB / 56.4dB 49.3dB / 56.4dB 49.4dB / 53.6dB 49.3dB / 56.4dB 49.3dB / 57.6dB 49.3dB / 56.4dB 49.4dB / 53.6dB 49.3dB / 56.4dB 49.3dB / 57.6dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃ 動作時: 10～35℃*4, 保管時: -10～55℃ 動作時: 10～40℃, 保管時: -10～55℃ 動作時: 10～35℃*4, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*8,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard*9, Microsoft® Windows Server® 2012 Datacenter*9,
Red Hat® Enterprise Linux® 5.7以降(x86)*5, Red Hat® Enterprise Linux® 5.7以降(EM64T)*5,
Red Hat® Enterprise Linux® Linux 6.1以降(x86)*5, Red Hat® Enterprise Linux® 6.1以降(x86_64)*5,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

2x 2GB メモリ搭載モデル
製品名称 2x 2GB メモリ搭載モデル
製品型名 NP8100-1778YP1Y NP8100-1779YP1Y NP8100-1780YP1Y NP8100-1782YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2609 インテル® Xeon® プロセッサー E5-2630L インテル® Xeon® プロセッサー E5-2640 インテル® Xeon® プロセッサー E5-2650
動作周波数 2.40GHz 2GHz 2.50GHz 2GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 20MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.50GHz 3GHz 2.80GHz
熱設計電力(TDP) 80W 60W 95W 95W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602-J チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (2x 2GB) / Unbuffered DIMM : 64GB (16x 4GB), Registered DIMM : 384GB (24x 16GB), Load Reduced DIMM : 768GB (24x 32GB) *7
メモリソケット数 24 (Unbuffered DIMM搭載時は16)
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Unbufferd DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1333 Load Reduced DIMM (32GB)
最大動作周波数 1066MHz 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbufferd DIMMは未対応)
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、312mmサイズ) 2x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル、220mmサイズ)
1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LANライザカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）およびPCI-Xスロットに変更が可能)
規格 PCI Express 1.1, 2.0, 3.0, PCI-X 2.0 (mode 1 only), PCI 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面、4x 背面、3x 内部), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (オプションのLANライザカード手配で、2x 1000BASE-Tもしくは2x 10GBASE-SFP+を増設可能)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (4KB/9KB)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0008 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.13 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず)
482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*3 / 最大) 20.5kg / 33.0kg (レール含む)
電源 1x 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブル(ケーブル長: 3.0m)を1本添付)
消費電力(100V最大構成時, 25℃待機時) 353VA/348W 359VA/354W 363VA/357W 361VA/356W
消費電力(100V最大構成時, 25℃高負荷時) 476VA/469W 524VA/517W 632VA/622W 632VA/622W
消費電力(100V最大構成時, 最大電力) 653VA/646W 708VA/701W 810VA/803W 810VA/803W
消費電力(200V最大構成時, 25℃待機時) 348VA/339W 351VA/341W 352VA/342W 352VA/342W
消費電力(200V最大構成時, 25℃高負荷時) 461VA/451W 506VA/497W 620VA/610W 620VA/610W
消費電力(200V最大構成時, 最大電力) 644VA/634W 698VA/689W 792VA/782W 792VA/782W
消費電力(100V最大構成時, 装置ラベル記載値) 850VA/840W 810VA/800W 880VA/870W 880VA/870W
発熱量 2326KJ/h 2524KJ/h 2891KJ/h 2891KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.853 (L区分) 0.749 (L区分) 0.560 (L区分) 0.539 (L区分)
騒音値 音圧レベル (待機時 / 高負荷時) 49.3dB / 56.4dB 49.4dB / 53.6dB 49.3dB / 56.4dB 49.3dB / 56.4dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*8,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard*9, Microsoft® Windows Server® 2012 Datacenter*9,
Red Hat® Enterprise Linux® 5.7以降(x86)*5, Red Hat® Enterprise Linux® 5.7以降(EM64T)*5,
Red Hat® Enterprise Linux® Linux 6.1以降(x86)*5, Red Hat® Enterprise Linux® 6.1以降(x86_64)*5,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-1779YP2Y NP8100-1779YP3Y NP8100-1779YP5Y
CPU Processor インテル® Xeon® プロセッサー E5-2630L
動作周波数 2GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.50GHz
熱設計電力(TDP) 60W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602-J チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (2x 2GB) / Unbuffered DIMM : 64GB (16x 4GB), Registered DIMM : 384GB (24x 16GB), Load Reduced DIMM : 768GB (24x 32GB) *7
メモリソケット数 24 (Unbuffered DIMM搭載時は16)
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR3L-1333 Unbufferd DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1333 Load Reduced DIMM (32GB)
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbufferd DIMMは未対応)
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、312mmサイズ) 2x PCI Express 3.0 (x8レーン, x16ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル、220mmサイズ)
1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LANライザカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）およびPCI-Xスロットに変更が可能)
規格 PCI Express 1.1, 2.0, 3.0, PCI-X 2.0 (mode 1 only), PCI 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面、4x 背面、3x 内部), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (オプションのLANライザカード手配で、2x 1000BASE-Tもしくは2x 10GBASE-SFP+を増設可能)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (4KB/9KB)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート SMSC LAN8700
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0008 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.13 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 電源ユニット(450W) (N8181-86), 電源ユニット(800W) (N8181-87,92) 選択時 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
電源ユニット(1000W) (N8181-88) 選択時 448.0mm × 770.0mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*3 / 最大) 20.5kg / 33.0kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 450W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 359VA/354W
消費電力(100V最大構成時, 25℃高負荷時) 524VA/517W
消費電力(100V最大構成時, 最大電力) 708VA/701W
消費電力(200V最大構成時, 25℃待機時) 351VA/341W
消費電力(200V最大構成時, 25℃高負荷時) 506VA/497W
消費電力(200V最大構成時, 最大電力) 698VA/689W
消費電力(100V最大構成時, 装置ラベル記載値) 810VA/800W
発熱量 2524KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.749 (L区分)
騒音値 音圧レベル (待機時 / 高負荷時) 49.4dB / 53.6dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft Windows Server 2008 Standard *6 Microsoft Windows Server 2008 R2 Standard Microsoft® Windows Server® 2012 Standard *9
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*8, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*8,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard*9, Microsoft® Windows Server® 2012 Datacenter*9,
Red Hat® Enterprise Linux® 5.7以降(x86)*5, Red Hat® Enterprise Linux® 5.7以降(EM64T)*5,
Red Hat® Enterprise Linux® Linux 6.1以降(x86)*5, Red Hat® Enterprise Linux® 6.1以降(x86_64)*5,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配してください。
*2
必要に応じて手配してください。主な用途についてはシステム構成ガイド内のFlash FDD補足事項を参照ください。
*3
動作可能な最小構成(1x CPU, 2x DIMM, 1x HDD, 1x 電源ユニット)
*4
40℃環境でも動作可能です。但し、40℃環境で動作させる可能性がある場合は2.5型HDDケージの増設はできません。
*5
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*6
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*7
標準実装されているメモリを置き換えた場合。
*8
Service Pack 2 (SP2)以降よりサポート（SP2以降適用済みOSの利用、もしくはSP未適用OSにSP2以降を適用、のいずれも可）。
*9
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。

製品名カテゴリ

R120d-2M

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140103988
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
