技術情報

Express5800/R120d-2E  スペック詳細/アーキテクチャ図

Technical guide

2013年10月25日現在

Express5800/R120d-2E

16x 2.5型ドライブモデル
  • N8100-1814Y
  • N8100-1815Y
  • N8100-1846Y
  • N8100-1816Y
  • N8100-1817Y
  • N8100-1818Y
  • N8100-1841Y
16x 2.5型ドライブモデル
  • NP8100-1814YP1Y
  • NP8100-1815YP1Y
  • NP8100-1846YP1Y
  • NP8100-1816YP1Y
16x 2.5型ドライブモデル
  • NP8100-1846YP2Y
  • NP8100-1846YP3Y
  • NP8100-1846YP4Y
26x 2.5型ドライブモデル
  • N8100-1820Y
  • N8100-1821Y
3.5型ドライブモデル
  • N8100-1822Y
  • N8100-1843Y
3.5型ドライブモデル
  • NP8100-1822YP2Y
  • NP8100-1822YP3Y
  • NP8100-1822YP4Y
(注意)記載のスペックは予告無しに変更する場合があります。

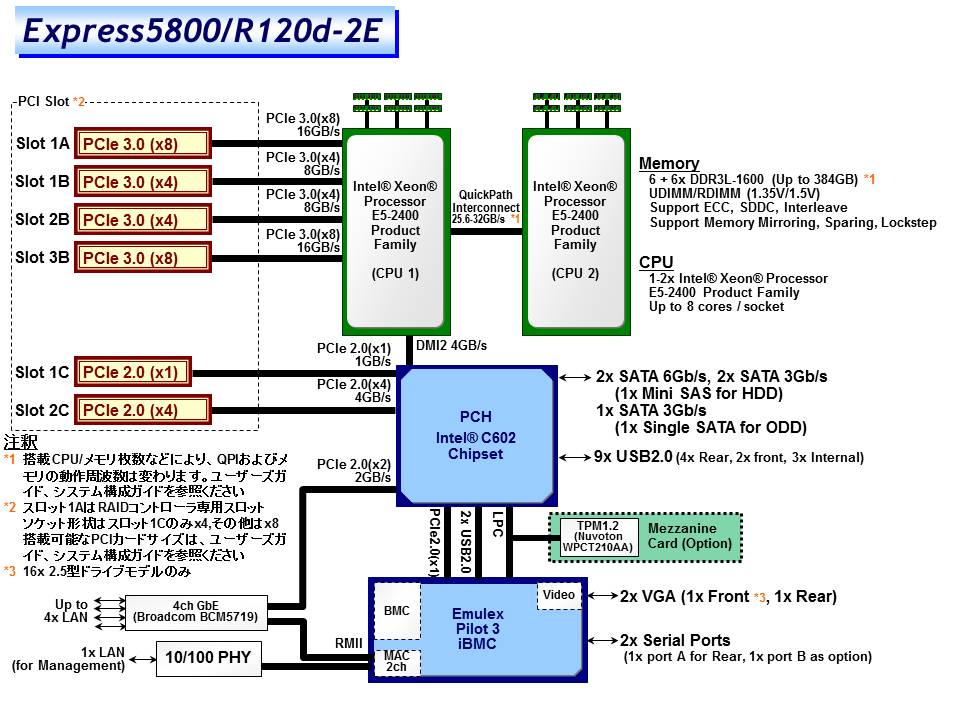

アーキテクチャ図はこちら



16x 2.5型ドライブモデル
製品名称 Express5800/R120d-2E (16x 2.5型ドライブモデル)
製品型名 N8100-1814Y N8100-1815Y N8100-1846Y N8100-1816Y N8100-1817Y N8100-1818Y N8100-1841Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 インテル® Xeon® プロセッサー E5-2407 インテル® Xeon® プロセッサー E5-2420 インテル® Xeon® プロセッサー E5-2430 インテル® Xeon® プロセッサー E5-2430L インテル® Xeon® プロセッサー E5-2450 インテル® Xeon® プロセッサー E5-2470
動作周波数 1.80GHz 2.20GHz 1.90GHz 2.20GHz 2GHz 2.10GHz 2.30GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 20MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.40GHz 2.70GHz 2.50GHz 2.90GHz 3.10GHz
熱設計電力(TDP) 80W 95W 60W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1066MHz 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 450W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 265VA/261W 264VA/259W 273VA/267W 273VA/267W 270VA/268W 268VA/266W 273VA/268W
消費電力(100V最大構成時, 25℃高負荷時) 353VA/347W 374VA/369W 456VA/447W 457VA/450W 436VA/430W 545VA/535W 545VA/536W
消費電力(100V最大構成時, 最大電力) 620VA/610W 644VA/633W 693VA/681W 696VA/684W 676VA/664W 782VA/769W 782VA/770W
消費電力(200V最大構成時, 25℃待機時) 263VA/259W 262VA/257W 271VA/265W 271VA/265W 268VA/266W 266VA/264W 271VA/266W
消費電力(200V最大構成時, 25℃高負荷時) 350VA/344W 371VA/366W 452VA/443W 453VA/446W 432VA/426W 540VA/530W 540VA/531W
消費電力(200V最大構成時, 最大電力) 614VA/604W 638VA/627W 687VA/675W 690VA/678W 670VA/658W 775VA/762W 775VA/763W
消費電力(100V最大構成時, 装置ラベル記載値) 782VA/770W 782VA/770W 782VA/770W 782VA/770W 782VA/770W 782VA/770W 782VA/770W
発熱量 2196KJ/h 2279KJ/h 2452KJ/h 2463KJ/h 2391KJ/h 2769KJ/h 2772KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.875 (J区分) 0.750 (J区分) 0.603 (J区分) 0.529 (J区分) 0.573 (J区分) 0.418 (J区分) 0.376 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 43.3dB / 50.2dB 43.3dB / 48.6dB 43.3dB / 50.2dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*7,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 2x 2GB メモリ搭載モデル(16x 2.5型ドライブモデル)
製品型名 NP8100-1814YP1Y NP8100-1815YP1Y NP8100-1846YP1Y NP8100-1816YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 インテル® Xeon® プロセッサー E5-2407 インテル® Xeon® プロセッサー E5-2420 インテル® Xeon® プロセッサー E5-2430
動作周波数 1.80GHz 2.20GHz 1.90GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.40GHz 2.70GHz
熱設計電力(TDP) 80W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (2x 2GB) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB) *1
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 800W電源1個標準搭載, 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz(1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付)
消費電力(100V最大構成時, 25℃待機時) 265VA/261W 264VA/259W 273VA/267W 273VA/267W
消費電力(100V最大構成時, 25℃高負荷時) 353VA/347W 374VA/369W 456VA/447W 457VA/450W
消費電力(100V最大構成時, 最大電力) 620VA/610W 644VA/633W 693VA/681W 696VA/684W
消費電力(200V最大構成時, 25℃待機時) 263VA/259W 262VA/257W 271VA/265W 271VA/265W
消費電力(200V最大構成時, 25℃高負荷時) 350VA/344W 371VA/366W 452VA/443W 453VA/446W
消費電力(200V最大構成時, 最大電力) 614VA/604W 638VA/627W 687VA/675W 690VA/678W
消費電力(100V最大構成時, 装置ラベル記載値) 782VA/770W 782VA/770W 782VA/770W 782VA/770W
発熱量 2196KJ/h 2279KJ/h 2452KJ/h 2463KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.875 (J区分) 0.750 (J区分) 0.603 (J区分) 0.529 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 43.3dB / 50.2dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*7,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 ExpressSelectionPack (16x 2.5型ドライブモデル)
製品型名 NP8100-1846YP2Y NP8100-1846YP3Y NP8100-1846YP4Y
CPU Processor インテル® Xeon® プロセッサー E5-2420
動作周波数 1.90GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.40GHz
熱設計電力(TDP) 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 273VA/267W
消費電力(100V最大構成時, 25℃高負荷時) 456VA/447W
消費電力(100V最大構成時, 最大電力) 693VA/681W
消費電力(200V最大構成時, 25℃待機時) 271VA/265W
消費電力(200V最大構成時, 25℃高負荷時) 452VA/443W
消費電力(200V最大構成時, 最大電力) 687VA/675W
消費電力(100V最大構成時, 装置ラベル記載値) 782VA/770W
発熱量 2452KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.603 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 43.3dB / 50.2dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *6 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard *8
サポートOS (Linux) NECサポート 　－
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

26x 2.5型ドライブモデル
製品名称 Express5800/R120d-2E (26x 2.5型ドライブモデル)
製品型名 N8100-1820Y N8100-1821Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 インテル® Xeon® プロセッサー E5-2430
動作周波数 1.80GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz
熱設計電力(TDP) 80W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 26TB (26x 1TB), SAS 31.2TB (26x 1.2TB), 2.5型SSD: SAS 10.4TB (26x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 17kg / 31kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 355VA/350W 363VA/357W
消費電力(100V最大構成時, 25℃高負荷時) 476VA/462W 581VA/565W
消費電力(100V最大構成時, 最大電力) 788VA/774W 889VA/877W
消費電力(200V最大構成時, 25℃待機時) 352VA/347W 360VA/354W
消費電力(200V最大構成時, 25℃高負荷時) 472VA/458W 576VA/560W
消費電力(200V最大構成時, 最大電力) 781VA/767W 881VA/869W
消費電力(100V最大構成時, 装置ラベル記載値) 889VA/877W 889VA/877W
発熱量 2787KJ/h 3158KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.875 (J区分) 0.529 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 54.9dB / 56.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*7,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 Express5800/R120d-2E (3.5型ドライブモデル)
製品型名 N8100-1822Y N8100-1843Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 インテル® Xeon® プロセッサー E5-2430
動作周波数 1.80GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz
熱設計電力(TDP) 80W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1066MHz 1333MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 48TB (12x 4TB) + 2.5型HDD: SATA 2TB (2x 1TB), SAS 2.4TB (2x 1.2TB), 2.5型SSD: SAS 800GB (2x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 17kg / 33kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 263VA/260W 271VA/266W
消費電力(100V最大構成時, 25℃高負荷時) 362VA/360W 466VA/463W
消費電力(100V最大構成時, 最大電力) 620VA/609W 724VA/712W
消費電力(200V最大構成時, 25℃待機時) 261VA/258W 269VA/264W
消費電力(200V最大構成時, 25℃高負荷時) 359VA/357W 462VA/459W
消費電力(200V最大構成時, 最大電力) 614VA/603W 717VA/705W
消費電力(100V最大構成時, 装置ラベル記載値) 808VA/797W 808VA/797W
発熱量 2193KJ/h 2564KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.875 (J区分) 0.529 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 54.9dB / 56.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2003 R2, Standard Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Standard x64 Edition (SP2以降)*7, Microsoft® Windows Server® 2003 R2, Enterprise x64 Edition (SP2以降)*7,
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 ExpressSelectionPack (3.5型ドライブモデル)
製品型名 NP8100-1822YP2Y NP8100-1822YP3Y NP8100-1822YP4Y
CPU Processor インテル® Xeon® プロセッサー E5-2403
動作周波数 1.80GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1333 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (2/4/8/16GB), DDR3L-1066 Registered DIMM (32GB)
最大動作周波数 1066MHz
メモリバス帯域(/チャネルあたり) 8.5GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 48TB (12x 4TB) + 2.5型HDD: SATA 2TB (2x 1TB), SAS 2.4TB (2x 1.2TB), 2.5型SSD: SAS 800GB (2x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム Windows Server 2008 R2, Linuxはジャンボフレームに対応（その他OSは非対応)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 4.6.0005 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 00.08 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 17kg / 33kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 263VA/260W
消費電力(100V最大構成時, 25℃高負荷時) 362VA/360W
消費電力(100V最大構成時, 最大電力) 620VA/609W
消費電力(200V最大構成時, 25℃待機時) 261VA/258W
消費電力(200V最大構成時, 25℃高負荷時) 359VA/357W
消費電力(200V最大構成時, 最大電力) 614VA/603W
消費電力(100V最大構成時, 装置ラベル記載値) 808VA/797W
発熱量 2193KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.875 (J区分)
騒音値 音圧レベル (待機時 / 高負荷時) 54.9dB / 56.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *6 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard *8
サポートOS (Linux) NECサポート 　－
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降),
Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise,
Microsoft® Windows Server® 2012 Standard *8, Microsoft® Windows Server® 2012 Datacenter *8,
Red Hat® Enterprise Linux® 5.7以降(x86)*9, Red Hat® Enterprise Linux® 5.7以降(EM64T)*9,
Red Hat® Enterprise Linux® 6.2以降(x86)*9, Red Hat® Enterprise Linux® 6.2以降(x86_64)*9,
VMware ESX™ 4.1 Update 2, VMware ESXi™ 5.0 Update 1, VMware ESXi™ 5.1, VMware ESXi™ 5.5*10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
標準実装されているメモリを置き換えた場合。
*2
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。
*3
必要に応じて手配して下さい。主な用途についてはシ「Flash FDD製品概要と利用ケース」を参照下さい。
*4
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*5
但し、40℃環境で動作させる可能性がある場合は増設バッテリの搭載は2個までです。
*6
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧下さい。
*7
Service Pack 2 (SP2)以降よりサポート（SP2以降適用済みOSの利用、もしくはSP未適用OSにSP2以降を適用、のいずれも可）。
*8
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。
*9
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*10
VMware ESXi 5.5は11月5日サポート開始、RAIDの監視機能は11月末サポート開始を予定。

製品名カテゴリ

R120d-2E

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140103990
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
