技術情報

Express5800/GT110f スペック詳細/アーキテクチャ図

Technical guide

2014年01月24日現在

Express5800/GT110f

Express5800/GT110f
  • N8100-2014Y
  • N8100-1970Y
  • N8100-1971Y
  • N8100-1972Y
Express5800/GT110f
  • NP8100-2014YP1Y
  • NP8100-2014YP2Y
  • NP8100-2014YP3Y
  • NP8100-2014YP4Y
ExpressSelectionPack
  • NP8100-1970YP1Y
  • NP8100-1970YP2Y
  • NP8100-1970YP3Y
ExpressSelectionPack
  • NP8100-1971YP1Y
  • NP8100-1971YP2Y
  • NP8100-1971YP3Y
ExpressSelectionPack
  • NP8100-1972YP1Y
  • NP8100-1972YP2Y
  • NP8100-1972YP3Y
(注意)記載のスペックは予告無しに変更する場合があります。

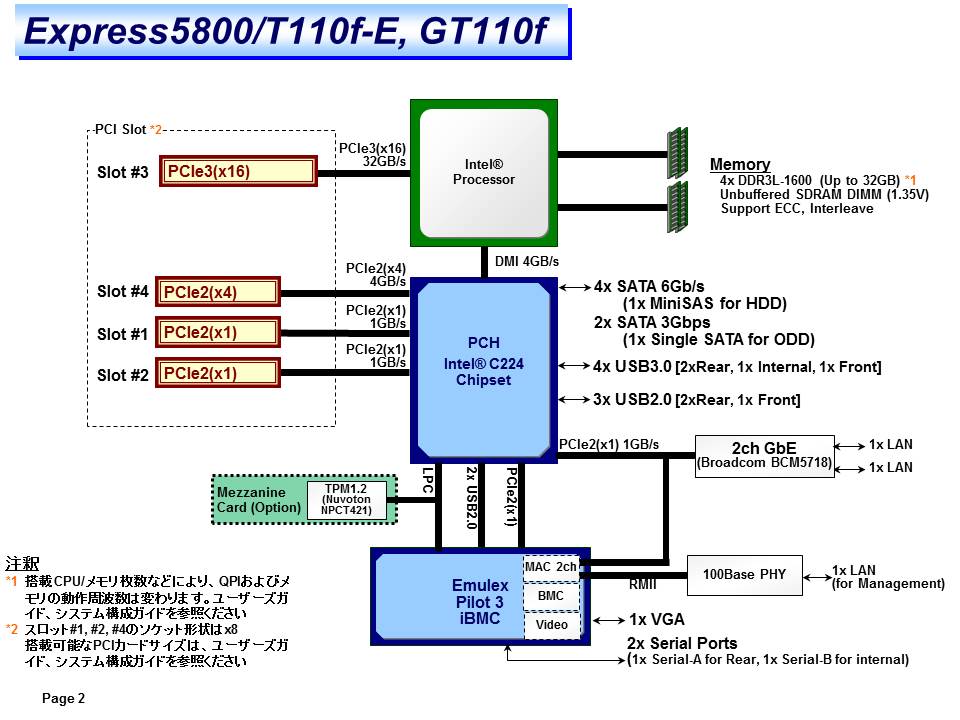

アーキテクチャ図はこちら



Express5800/GT110f
製品名称 Express5800/GT110f
製品型名 N8100-2014Y N8100-1970Y N8100-1971Y N8100-1972Y
CPU Processor インテル® Celeron® プロセッサー G1820 インテル® Pentium® プロセッサー G3220 インテル® Core™ i3-4330 プロセッサー インテル® Xeon® プロセッサー E3-1220v3
動作周波数 2.70GHz 3GHz 3.50GHz 3.10GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 2MB 3MB 4MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T 2C/4T 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応 -
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz
熱設計電力(TDP) 54W 80W
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 ファン付ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブベイ 内蔵標準 -
内蔵最大 3.5型HDD SATA 16TB (4x 4TB)
ホットスワップ -
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROMまたは内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 -
冗長ファン -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 11.2kg / 18kg
電源 1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 33VA/25W 33VA/25W 33VA/25W 33VA/26W
消費電力(100V最小構成時, 25℃高負荷時) 56VA/52W 57VA/52W 74VA/70W 94VA/91W
消費電力(100V最大構成時, 25℃待機時) 101VA/98W 101VA/98W 101VA/98W 101VA/98W
消費電力(100V最大構成時, 25℃高負荷時) 165VA/162W 165VA/162W 176VA/174W 191VA/186W
消費電力(100V最大構成時, 最大電力) 228VA/224W 226VA/223W 234VA/230W 252VA/248W
消費電力(200V最大構成時, 25℃待機時) 104VA/97W 104VA/97W 104VA/97W 104VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 170VA/160W 170VA/160W 181VA/172W 197VA/184W
消費電力(200V最大構成時, 最大電力) 233VA/221W 233VA/221W 241VA/228W 260VA/246W
消費電力(100V最大構成時, 装置ラベル記載値) 458VA/455W
発熱量 807kJ/h 803kJ/h 828kJ/h 893kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.221(I区分) 0.199(I区分) 0.171(I区分) - *6
騒音値 音圧レベル(100V最大構成時,高負荷時) 33.2 dB
音圧レベル(100V最小構成時,待機時) 28.6 dB
音圧レベル(100V最小構成時,高負荷時) 28.6 dB
音圧レベル(100V最大構成時, 待機時) 33.0 dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10
- VMware ESXi™ 5.1 update1 , VMware ESXi™ 5.5
Red Hat® 社によるサポート *9 Red Hat® Enterprise Linux® 5.9以降、Red Hat® Enterprise Linux® 5.9以降(EM64T) Red Hat® Enterprise Linux® 6.4以降、Red Hat® Enterprise Linux® 6.4以降(x86_64)
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

Express5800/GT110f
製品名称 Express5800/GT110f
製品型名 NP8100-2014YP1Y NP8100-2014YP2Y NP8100-2014YP3Y NP8100-2014YP4Y
CPU Processor インテル® Celeron® プロセッサー G1820
動作周波数 2.70GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 2MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 54W
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 ファン付ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブベイ 内蔵標準 -
内蔵最大 3.5型HDD SATA 16TB (4x 4TB)
ホットスワップ -
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROMまたは内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 -
冗長ファン -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 11.2kg / 18kg
電源 1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 33VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 56VA/52W
消費電力(100V最大構成時, 25℃待機時) 101VA/98W
消費電力(100V最大構成時, 25℃高負荷時) 165VA/162W
消費電力(100V最大構成時, 最大電力) 228VA/224W
消費電力(200V最大構成時, 25℃待機時) 104VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 170VA/160W
消費電力(200V最大構成時, 最大電力) 233VA/221W
消費電力(100V最大構成時, 装置ラベル記載値) 458VA/455W
発熱量 803kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.221(I区分)
騒音値 音圧レベル(100V最大構成時,高負荷時) 33.2 dB
音圧レベル(100V最小構成時,待機時) 28.6 dB
音圧レベル(100V最小構成時,高負荷時) 28.6 dB
音圧レベル(100V最大構成時, 待機時) 33.0 dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *7 *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard Microsoft® Windows Server® 2012 Foundation
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10
VMware ESXi™ 5.1 update1 , VMware ESXi™ 5.5
Red Hat® 社によるサポート *9 Red Hat® Enterprise Linux® 5.9以降、Red Hat® Enterprise Linux® 5.9以降(EM64T) Red Hat® Enterprise Linux® 6.4以降、Red Hat® Enterprise Linux® 6.4以降(x86_64)
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-1970YP1Y NP8100-1970YP2Y NP8100-1970YP3Y
CPU Processor インテル® Pentium® プロセッサー G3220
動作周波数 3GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 3MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 54W
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 ファン付ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1333MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブベイ 内蔵標準 -
内蔵最大 3.5型HDD SATA 16TB (4x 4TB)
ホットスワップ -
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROMまたは内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 -
冗長ファン -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 11.2kg / 18kg
電源 1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 33VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 57VA/52W
消費電力(100V最大構成時, 25℃待機時) 101VA/98W
消費電力(100V最大構成時, 25℃高負荷時) 165VA/162W
消費電力(100V最大構成時, 最大電力) 226VA/223W
消費電力(200V最大構成時, 25℃待機時) 104VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 170VA/160W
消費電力(200V最大構成時, 最大電力) 233VA/221W
消費電力(100V最大構成時, 装置ラベル記載値) 458VA/455W
発熱量 803kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.199(I区分)
騒音値 音圧レベル(100V最大構成時,高負荷時) 33.2 dB
音圧レベル(100V最小構成時,待機時) 28.6 dB
音圧レベル(100V最小構成時,高負荷時) 28.6 dB
音圧レベル(100V最大構成時, 待機時) 33.0 dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *7 *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10
-
Red Hat® 社によるサポート *9 -
動作確認OS -

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-1971YP1Y NP8100-1971YP2Y NP8100-1971YP3Y
CPU Processor インテル® Core™ i3-4330 プロセッサー
動作周波数 3.50GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 4MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 54W
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 ファン付ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー -
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブベイ 内蔵標準 -
内蔵最大 3.5型HDD SATA 16TB (4x 4TB)
ホットスワップ -
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROMまたは内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 -
冗長ファン -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 11.2kg / 18kg
電源 1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 33VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 74VA/70W
消費電力(100V最大構成時, 25℃待機時) 101VA/98W
消費電力(100V最大構成時, 25℃高負荷時) 176VA/174W
消費電力(100V最大構成時, 最大電力) 234VA/230W
消費電力(200V最大構成時, 25℃待機時) 104VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 181VA/172W
消費電力(200V最大構成時, 最大電力) 241VA/228W
消費電力(100V最大構成時, 装置ラベル記載値) 458VA/455W
発熱量 828kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.171(I区分)
騒音値 音圧レベル(100V最大構成時,高負荷時) 33.2 dB
音圧レベル(100V最小構成時,待機時) 28.6 dB
音圧レベル(100V最小構成時,高負荷時) 28.6 dB
音圧レベル(100V最大構成時, 待機時) 33.0 dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *7 *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10
-
Red Hat® 社によるサポート *9 -
動作確認OS -

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-1972YP1Y NP8100-1972YP2Y NP8100-1972YP3Y
CPU Processor インテル® Xeon® プロセッサー E3-1220v3
動作周波数 3.10GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.50GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1150
ホットプラグ -
冷却方式 ファン付ヒートシンク
チップセット インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR3L-1600 SDRAM DIMM, Unbuffered
最大動作周波数 1600MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 240ピン
動作電圧 1.35V
バッファ機能 なし
補助 記憶 装置 ドライブベイ 内蔵標準 -
内蔵最大 3.5型HDD SATA 16TB (4x 4TB)
ホットスワップ -
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROMまたは内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
規格 PCI Express 3.0 / 2.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 -
冗長ファン -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 11.2kg / 18kg
電源 1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 33VA/26W
消費電力(100V最小構成時, 25℃高負荷時) 94VA/91W
消費電力(100V最大構成時, 25℃待機時) 101VA/98W
消費電力(100V最大構成時, 25℃高負荷時) 191VA/186W
消費電力(100V最大構成時, 最大電力) 252VA/248W
消費電力(200V最大構成時, 25℃待機時) 104VA/97W
消費電力(200V最大構成時, 25℃高負荷時) 197VA/184W
消費電力(200V最大構成時, 最大電力) 260VA/246W
消費電力(100V最大構成時, 装置ラベル記載値) 458VA/455W
発熱量 893kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6
騒音値 音圧レベル(100V最大構成時,高負荷時) 33.2 dB
音圧レベル(100V最小構成時,待機時) 28.6 dB
音圧レベル(100V最小構成時,高負荷時) 28.6 dB
音圧レベル(100V最大構成時, 待機時) 33.0 dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 Standard *7 *8 Microsoft® Windows Server® 2008 R2 Standard Microsoft® Windows Server® 2012 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise
Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10
-
Red Hat® 社によるサポート *9 -
動作確認OS -
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
標準メモリを置き換えることで、最大容量まで搭載可能です。
*2
各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参照ください。
*3
Windows Server 2008, Red Hat Enterprise Linux 5, VMware ESXi 5.1, ESXi 5.5をインストールした場合、USB2.0で動作します。
*4
防塵キット実装時の外形寸法については、システム構成ガイド内の防塵キット・防塵フィルタの項を参照ください。
*5
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*6
省エネ法(2011年度基準)の規制対象外です。
*7
Windows Server 2008 R2 の媒体添付に加え、Windows Server 2008 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2008 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2008 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*8
Windows Server® 2008 x86のみサポート対象です。
*9
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
*10
インストールする場合は、サポート情報より提供しているサポートキットが必要です。

製品名カテゴリ

GT110f

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104007
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
