| CPU |
搭載CPU |
インテル® Xeon® プロセッサー E3-1230v3 |
インテル® Xeon® プロセッサー E3-1270v3 |
| 動作周波数 |
3.30GHz |
3.50GHz |
| 標準搭載数 / 最大搭載数 |
1/1 |
| 一次キャッシュ (コアあたり) |
32KB Instruction / 32KB Data |
| 二次キャッシュ (コアあたり) |
256KB |
| インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) |
8MB |
| コア数(C)/スレッド数(T) (1CPU) |
4C/8T |

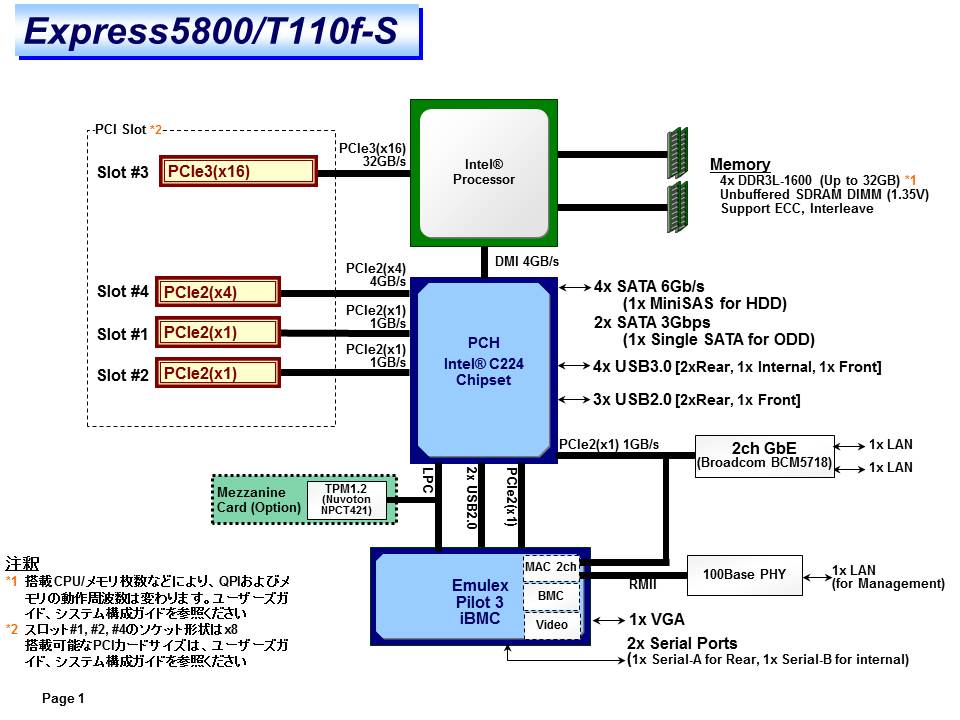

| コントローラ・ハブとの接続 |
DMI2 (4GB/s) |
| インテル® 64 |
対応 |
| インテル® バーチャライゼーション・テクノロジー |
対応 |
| インテル® ハイパースレッディング・テクノロジー |
対応 |
| インテル® ターボ・ブースト・テクノロジー |
対応 |
| ターボ・ブースト時の最高周波数 |
3.70GHz |
3.90GHz |
| 熱設計電力(TDP) |
80W |
| CPUソケット形状 |
LGA1150 |
| ホットプラグ |
- |
| 冷却方式 |
FAN付きヒートシンク |
| チップセット |
インテル® C224 チップセット |
| ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー |
- |
対応 |
| メモリ |
搭載容量 標準 / 最大 |
標準搭載なし(セレクタブルオプション)/ 32GB (4x 8GB) |
| メモリソケット数 |
4 |
| 増設単位 |
1 |
| 搭載メモリ |
DDR3L-1600 SDRAM DIMM, Unbuffered |
| 最大動作周波数 |
1600MHｚ |
| メモリバス帯域(/チャネルあたり) |
12.8GB/s |
| メモリアクセス方式 |
インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート) |
| 誤り検出・訂正 |
ECC |
| メモリスペアリング |
- |
| メモリミラーリング |
- |
| ホットプラグ |
- |
| モジュールピン数 |
240ピン |
| 動作電圧 |
1.35V |
| バッファ機能 |
なし |
| 補助 記憶 装置 |
ドライブ ベイ |
内蔵標準 |
- |
| 内蔵最大 |
3.5型HDDケージ(N8154-65選択時) : 8TB (2x4TB) 2.5型HDDケージ(N8154-59/-56選択時) : SATA 6TB (6 x1TB), SAS 7.2TB (6x 1.2TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-65/-56)選択時: SATA 10TB (2x 4TB + 2x 1TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS) |
| ホットスワップ |
対応(N8154-59またはN8154-59/-56選択時) |
| インタフェース規格とRAID構成*1 |
SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション) SAS 6Gb/s : RAID 0/1/5/6/10/50/60(オプション) |
| 光ディスクドライブ |
標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*2 |
| デバイスベイ |
1x 3.5型デバイスベイ |
| 拡張スロット |
対応スロット |
1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット) |
| 規格 |
PCI Express 3.0 / 2.0 |
| グラフィックス |
搭載チップ / ビデオRAM |
マネージメントコントローラチップ内蔵 / 32MB |
| グラフィック表示 と 解像度 |
1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 |
| 標準インタフェース |
1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *3 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A)) |
| 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) |
| 標準 ネットワーク |
実装形式 |
オンボード |
| コントローラ |
1x Broadcom® BCM5718 |
| チーミング |
対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います) |
| FEC / GEC |
対応 |
| ジャンボフレーム |
対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください) |
| PXE / iSCSI ブート |
PXE対応/iSCSIブート非対応 |
| リモート マネージメント |
コントローラ |
Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC) |
| マネージメント用ポート |
Micrel KSZ8051RNL |
| WHEA(Windows Hardware Error Architecture) |
対応 |
| キーボード / マウス |
標準添付 |
| BIOS |
American Megatrends Inc. Aptio ® |
| 冗長電源 |
- |
| 冗長ファン |
- |
| 筐体デザイン |
スリムタワー |
| 外形寸法 (幅x奥行きx高さ)*4 |
98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 393.7mm x 347.1mm （スタビライザ・突起物含む） |
| 質量 (標準 / 最大) |
8.0kg / 11.0kg |
| 電源 |
|
|
|
1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付) |
|
|
|
TIGER POWER TG12-0250-01 |
| 消費電力(100V最小構成時, 25℃待機時) |
25VA/23W |
25VA/23W |
| 消費電力(100V最小構成時, 25℃高負荷時) |
89VA/86W |
97VA/92W |
| 消費電力(100V最大構成時, 25℃待機時) |
105VA/101W |
105VA/101W |
| 消費電力(100V最大構成時, 25℃高負荷時) |
203VA/196W |
204VA/197W |
| 消費電力(100V最大構成時, 最大電力) |
230VA/224W |
236VA/230W |
| 消費電力(200V最大構成時, 25℃待機時) |
114VA/100W |
114VA/100W |
| 消費電力(200V最大構成時, 25℃高負荷時) |
222VA/211W |
224VA/212W |
| 消費電力(200V最大構成時, 最大電力) |
236VA/224W |
238VA/226W |
| 消費電力(100V最大構成時, 装置ラベル記載値) |
383VA/380W |
| 発熱量 |
807KJ/h |
828KJ/h |
| 省エネ法(2011年度基準)に基づくエネルギー消費効率 |
- *5 |
| 音量*6 |
音圧レベル |
38.0dB |
| 音量*6 |
音圧レベル(100V最小構成時,待機時) |
26.8dB |
| 音圧レベル(100V最小構成時,高負荷時) |
30.5dB |
| 音圧レベル(100V最大構成時, 待機時) |
37.4dB |
| 測定方式 |
ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃ |
| 温度/湿度条件 |
動作時 ： 10～40℃ / 20～80% (ただし結露しないこと) 保管時 ： -10～55℃ / 20～80% (ただし結露しないこと) |
| ハードウェア認証規定 |
VCCI クラス A |
| OS認証 |
Windows Logo Program, Red Hat® Certified Hardware, VMware Certification Program |
| 主な添付品 |
EXPRESSBUILDER(ESMPRO/ServerManager,ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む)、スタートアップガイド、保証書、AC100V用電源ケーブル（ケーブル長:3.0m）、 キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m） |
| 無償保証内容 |
3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証 |
| インストールOS |
- |
| サポートOS (Linux) |
NECサポート |
Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *8、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *8、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise |
| Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter、 Microsoft® Windows Server® 2012 R2 Standard *10、Microsoft® Windows Server® 2012 R2 Datacenter *10 |
| VMware ESXi™ 5.1 update 1 , VMware ESXi™ 5.5 |
| Red Hat® 社によるサポート *9 |
Red Hat® Enterprise Linux® 5.9以降、Red Hat® Enterprise Linux® 5.9以降(EM64T) Red Hat® Enterprise Linux® 6.4以降、Red Hat® Enterprise Linux® 6.4以降(x86_64) |
| 動作確認OS *9 |
最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います |
