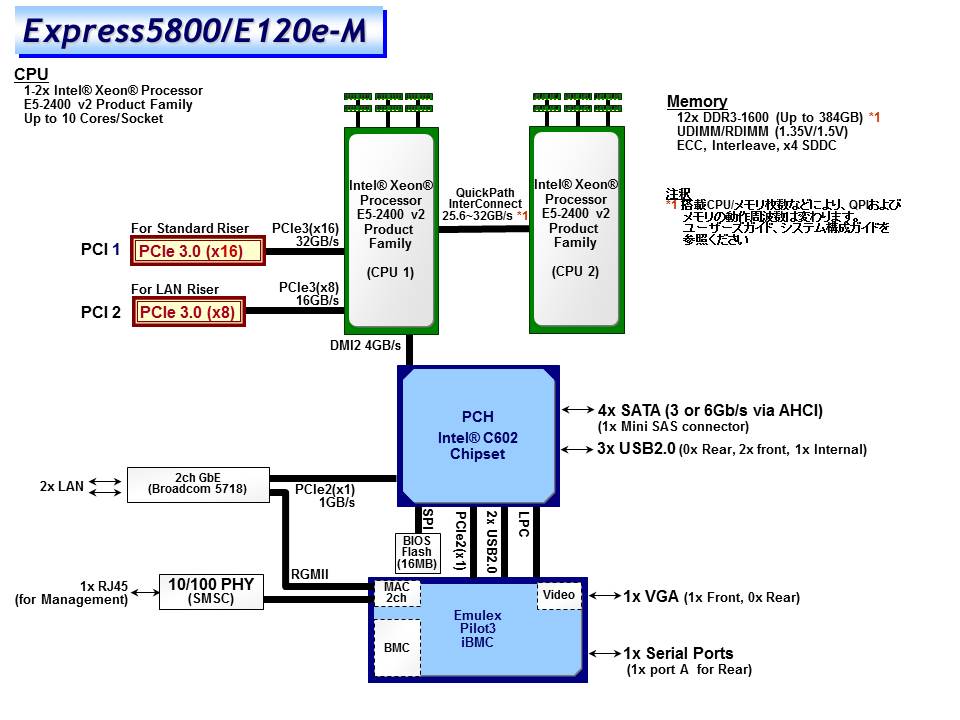

| CPU |
Processor |
インテル® Xeon® プロセッサー E5-2407 v2 |
インテル® Xeon® プロセッサー E5-2430 v2 |
インテル® Xeon® プロセッサー E5-2430L v2 |
インテル® Xeon® プロセッサー E5-2450 v2 |
インテル® Xeon® プロセッサー E5-2470 v2 |
| 動作周波数 |
2.40GHz |
2.50GHz |
2.40GHz |
2.50GHz |
2.40GHz |
| 標準搭載数 / 最大搭載数 |
1/2 |
| 一次キャッシュ (コアあたり) |
32KB Instruction / 32KB Data |
| 二次キャッシュ (コアあたり) |
256KB |
| インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) |
10MB |
15MB |
20MB |
25MB |
| コア数(C)/スレッド数(T) (1CPU) |
4C/4T |
6C/12T |
8C/16T |
10C/20T |
| コントローラ・ハブとの接続 |
DMI2 (4GB/s) |
| インテル® 64 |
対応 |
| インテル® バーチャライゼーション・テクノロジー |
対応 |
| インテル® ハイパースレッディング・テクノロジー |
- |
対応 |
| インテル® ターボ・ブースト・テクノロジー |
- |
対応 |
| ターボ・ブースト時の最高周波数 |
- |
3GHz |
2.80GHz |
3.30GHz |
3.20GHz |
| 熱設計電力(TDP) |
80W |
80W |
60W |
95W |
95W |
| CPUソケット形状 |
LGA1356 |
| ホットプラグ |
- |
| 冷却方式 |
ファンなしヒートシンク |
| チップセット |
インテル® C602 チップセット |
| ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー |
対応 |
| メモリ |
搭載容量 標準 / 最大 |
標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 96GB (12x 8GB), Registered DIMM : 384GB (12x 32GB) |
| メモリソケット数 |
12 |
| 増設単位 |
1 |
| 搭載メモリ |
DDR3L-1600 Unbuffered DIMM (4/8GB), DDR3L-1600 Registered DIMM (16GB), DDR3L-1066 Registered DIMM (32GB) |
| 最大動作周波数 |
1066MHz |
1600MHz |
| メモリバス帯域(/チャネルあたり) |
10.6GB/s |
12.8GB/s |
| メモリアクセス方式 |
インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート) |
| 誤り検出・訂正 |
ECC, x4 SDDC |
| メモリスペアリング |
非対応 |
| メモリミラーリング |
非対応 |
| ホットプラグ |
- |
| モジュールピン数 |
240 ピン |
| 動作電圧 |
1.35V / 1.5V |
| バッファ機能 |
対応 (Unbuffered DIMMは未対応) |
| 補助 記憶 装置 |
ドライブベイ |
内蔵標準 |
－ |
| 内蔵最大 |
2.5型HDD: SATA 4TB (4x 1TB), SAS 4.8TB (4x 1.2TB), 2.5型SSD: SAS 1.6TB (4x 400GB) |
| ホットスワップ |
対応 |
| インタフェース規格とRAID構成 |
SATA 3, 6Gb/s : RAID 0/1/5/6/10 (オプション) SAS 6Gb/s : RAID 0/1/5/6/10 (オプション) |
| 光ディスクドライブ |
外付ドライブ接続 (オプション) *1 |
| FDD |
オプション: Flash FDD (1.44MB) *2 |
| 拡張ベイ |
なし |
| 拡張スロット |
対応スロット |
1x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、167.6mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (オプション) |
| 規格 |
PCI Express 1.1, 2.0, 3.0 |
| グラフィックス |
搭載チップ / ビデオRAM |
マネージメントコントローラチップ内蔵 / 32MB |
| グラフィック表示 と 解像度 |
1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024 |
| 標準インタフェース |
1x アナログRGB (ミニD-Sub15ピン, 1x 前面) |
| 3x USB2.0 (2x 前面(TypeA)、1x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面) 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) |
| 標準 ネットワーク |
実装形式 |
オンボード |
| コントローラ |
1x Broadcom® BCM5718 |
| チーミング |
対応(オプションボードとの組み合わせはシステム構成ガイドを参照願います) |
| FEC / GEC |
対応 |
| ジャンボフレーム |
対応(4KB/8KB) |
| PXE / iSCSI ブート |
PXEブート: 対応, iSCSIブート: 非対応 |
| リモート マネージメント |
コントローラ |
Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC) |
| マネージメント用ポート |
SMSC |
| WHEA(Windows Hardware Error Architecture) |
対応 |
| キーボード / マウス |
オプション |
| BIOS |
American Megatrends Inc. Aptio ® |
| BIOS Version (出荷当初) |
0003 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください) |
| BMC Firmware Revision (出荷当初) |
01.03 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください) |
| 冗長電源 |
- |
| 冗長ファン |
対応 (標準, ホットプラグ不可) |
| 筐体デザイン |
専用モジュール |
| 外形寸法 (幅x奥行きx高さ) |
220.0mm × 780.0mm × 40.0mm (突起物含まず) 220.0mm × 820.0mm × 40.0mm (突起物含む) |
| 質量 (最小*3 / 最大) |
5kg / 7kg |
| 電源 |
- |
| 消費電力(DC12V最大構成時, 25℃待機時) |
127W |
124W |
130W |
132W |
137W |
| 消費電力( DC12V最大構成時, 25℃高負荷時) |
226W |
248W |
237W |
362W |
375W |
| 消費電力(DC12V最大構成時, 最大電力) |
254W |
271W |
259W |
377W |
393W |
| 発熱量 |
914 KJ/h |
976 KJ/h |
932 KJ/h |
1357 KJ/h |
1415 KJ/h |
| 省エネ法(2011年度基準)に基づくエネルギー消費効率 |
0.480 (J区分) |
0.310 (J区分) |
0.329 (J区分) |
0.246 (J区分) |
対象外 |
| 音量 |
音圧レベル (待機時 / 高負荷時) |
45.7dB / 59.9dB |
45.7dB / 58.6dB |
45.7dB / 59.9dB |
| 測定方式 |
ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃ |
| 温度条件 |
動作時: 10～40℃*5,*6,*9, 保管時: -10～55℃ |
| 湿度条件 |
動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと) |
| ハードウェア認証規定 |
VCCI クラス A |
| OS認証 |
Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program |
| 主な添付品 |
スタートアップガイド, 保証書 |
| 無償保証内容 |
3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証 |
| インストールOS |
- |
| サポートOS (Linux) |
NECサポート |
Microsoft Windows Server 2008 Standard (RTM, SP2以降) *7, Microsoft Windows Server 2008 Enterprise (RTM, SP2以降) *7, Microsoft Windows Server 2008 Standard (x64) (RTM, SP2以降), Microsoft Windows Server 2008 Enterprise (x64) (RTM, SP2以降), |
| Microsoft Windows Server 2008 R2 Standard, Microsoft Windows Server 2008 R2 Enterprise, Microsoft Windows Server 2012 Standard, Microsoft Windows Server 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *8、Microsoft® Windows Server® 2012 R2 Datacenter *8 VMware ESXi™ 5.0 Update 2, VMware ESXi™ 5.1 Update１, VMware ESXi™ 5.5*10, VMware ESXi™ 5.5 Update１*10 |
| ISV認定取得OS *4 |
Red Hat Enterprise Linux 5.9以降 *7、Red Hat Enterprise Linux 5.9以降(EM64T) |
| Red Hat Enterprise Linux 6.4以降 *7、Red Hat Enterprise Linux 6.4以降(EM64T) |
| Red Hat Enterprise Linux 7.0以降 |
| 動作確認OS *4 |
最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います |
