Express5800/T120e スペック詳細/アーキテクチャ図

Technical guide

2015年1月26日現在

Express5800/T120e

Express5800/T120e
  • N8100-2084Y
  • N8100-2085Y
  • N8100-2086Y
  • N8100-2092Y
  • N8100-2087Y
  • N8100-2088Y
4GB メモリ搭載モデル
  • NP8100-2084YP1Y
  • NP8100-2085YP1Y
  • NP8100-2086YP1Y
  • NP8100-2084YP2Y
  • NP8100-2085YP2Y
  • NP8100-2086YP2Y
ExpressSelectionPack
  • NP8100-2086YP8Y
  • NP8100-2086YP5Y
  • NP8100-2086YP6Y
(注意)記載のスペックは予告無しに変更する場合があります。

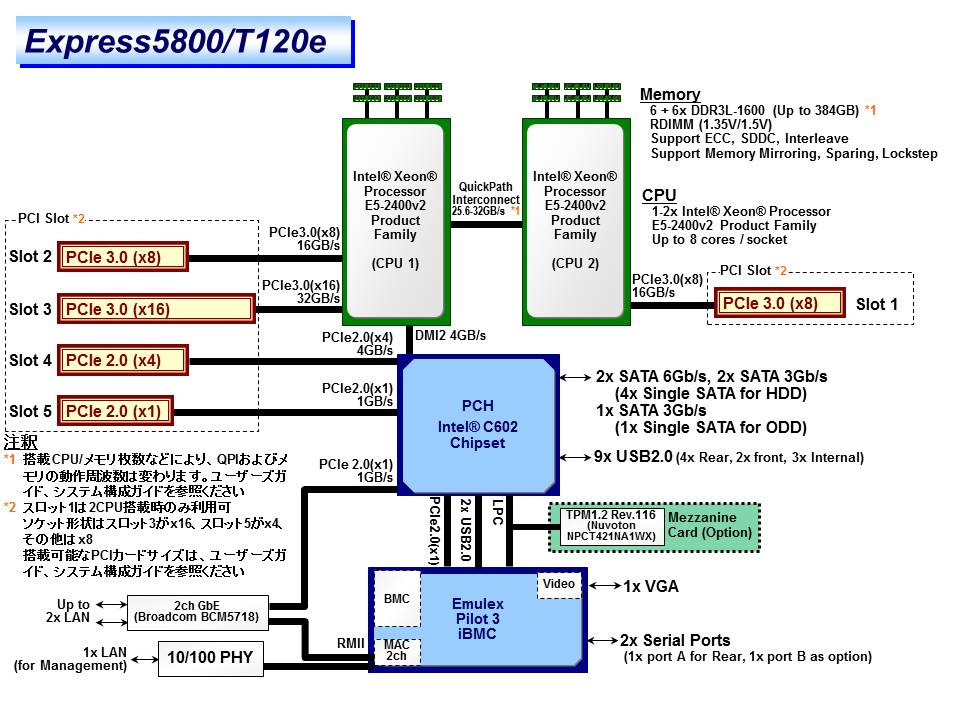

アーキテクチャ図はこちら



Express5800/T120e
製品名称 Express5800/T120e
製品型名 N8100-2084Y N8100-2085Y N8100-2086Y N8100-2092Y N8100-2087Y N8100-2088Y
CPU Processor インテル® Xeon® プロセッサー E5-2403v2 インテル® Xeon® プロセッサー E5-2407v2 インテル® Xeon® プロセッサー E5-2420v2 インテル® Xeon® プロセッサー E5-2430v2 インテル® Xeon® プロセッサー E5-2440v2 インテル® Xeon® プロセッサー E5-2470v2
動作周波数 1.80GHz 2.40GHz 2.20GHz 2.50GHz 1.90GHz 2.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 20MB 25MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 8C/16T 10C/20T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz 3GHz 2.40GHz 3.20GHz
熱設計電力(TDP) 80W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDDケージ(3x N8154-42)選択時: SATA 24TB (24x 1TB), SAS 28.8TB (24x 1.2TB), SAS SSD 9.6TB (24x 400GB) 3.5型HDDケージ(2x N8154-44)選択時: SATA 32TB (8x 4TB) 3.5型Fixed HDDケージ(N8154-43)選択時: SATA 16TB (4x 4TB)
ホットスワップ 対応 (N8154-42又はN8154-44搭載時)
インタフェース規格とRAID構成 *3 SATA 3Gb/s又は6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM又は内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、300mm以下) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、300mm以下) (1CPU構成時は1スロットのみ使用可能) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、300mm以下) 1x PCI Express 2.0 (x1レーン, x4ソケット) (フルハイト、300mm以下)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面(Type A)、4x 背面(Type A)、3x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン,1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 電源ユニット(700W) (N8181-94)選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む) 電源ユニット(450W) (N8181-95), 電源ユニット(800W) (N8181-96) 選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 625.4mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 17kg / 33kg
電源 標準搭載なし(セレクタブルオプション*6), 700W 80 PLUS® Glod取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 450W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 304VA / 302W 275VA / 273W 274VA / 272W 269VA / 267W 308VA / 306W 284VA / 282W
消費電力(100V最大構成時, 25℃高負荷時) 372VA / 371W 362VA / 361W 435VA / 433W 457 VA / 455W 518VA / 516W 568VA / 566W
消費電力(100V最大構成時, 最大電力) 485VA / 483W 463VA / 461W 546VA / 543W 556VA / 553W 624VA / 621W 675VA / 672W
消費電力(200V最大構成時, 25℃待機時) 312VA / 300W 282VA / 271W 281VA / 270W 265VA / 276W 316VA / 303W 291VA / 280W
消費電力(200V最大構成時, 25℃高負荷時) 384VA / 367W 373VA / 357W 449VA / 429W 471VA / 450W 534VA / 511W 586VA / 560W
消費電力(200V最大構成時, 最大電力) 500VA / 479W 477VA / 457W 563VA / 538W 573VA / 548W 643VA / 615W 696VA / 666W
発熱量 1739kJ/h 1660kJ/h 1955kJ/h 1991kJ/h 2236kJ/h 2420kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.775(J区分) 0.572 (J区分) 0.430 (J区分) 0.366 (J区分) 0.375(J区分) 対象外 *7
音量 音圧レベル 最大構成 (待機時 / 高負荷時) 40.6dB/44.3dB *14
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A, RoHS
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *9, Microsoft® Windows Server® 2012 R2 Datacenter *9
Red Hat® Enterprise Linux® 5.9以降(x86) *10 *11, Red Hat® Enterprise Linux® 5.9以降(EM64T) *10, Red Hat® Enterprise Linux® 6.4以降(x86) *10 *11, Red Hat® Enterprise Linux® 6.4以降(x86_64) *10 Red Hat® Enterprise Linux® 7.0以降(x86_64) *10 *13,
VMware ESXi™ 5.0 Update2, VMware ESXi™ 5.1 Update1, VMware ESXi™ 5.5 *12, VMware ESXi™ 5.5 Update1 *12
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

4GB メモリ搭載モデル
製品名称 4GB メモリ搭載モデル
製品型名 NP8100-2084YP1Y NP8100-2085YP1Y NP8100-2086YP1Y NP8100-2084YP2Y NP8100-2085YP2Y NP8100-2086YP2Y
CPU Processor インテル® Xeon® プロセッサー E5-2403v2 インテル® Xeon® プロセッサー E5-2407v2 インテル® Xeon® プロセッサー E5-2420v2 インテル® Xeon® プロセッサー E5-2403v2 インテル® Xeon® プロセッサー E5-2407v2 インテル® Xeon® プロセッサー E5-2420v2
動作周波数 1.80GHz 2.40GHz 2.20GHz 1.80GHz 2.40GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応 - 対応
インテル® ターボ・ブースト・テクノロジー - 対応 - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz - 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (1x 4GB) / 384GB (12x 32GB) *1
メモリソケット数 12
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 標準搭載: 1x 2.5型HDDケージ(N8154-42) 標準搭載: 1x 3.5型Fixed HDDケージ(N8154-43) 標準搭載: 1x 2.5型HDDケージ(N8154-42)
内蔵最大 2.5型HDDケージ(3x N8154-42)選択時*2: SATA 24TB (24x 1TB), SAS 28.8TB (24x 1.2TB), SAS SSD 9.6TB (24x 400GB) 3.5型HDDケージ(2x N8154-44)選択時*2: SATA 32TB (8x 4TB) 3.5型Fixed HDDケージ(N8154-43)選択時*2: SATA 16TB (4x 4TB)
ホットスワップ 対応 (N8154-42又はN8154-44搭載時)
インタフェース規格とRAID構成 *3 SATA 3Gb/s又は6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載: 内蔵DVD-ROM
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、300mm以下) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、300mm以下) (1CPU構成時は1スロットのみ使用可能) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、300mm以下) 1x PCI Express 2.0 (x1レーン, x4ソケット) (フルハイト、300mm以下)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面(Type A)、4x 背面(Type A)、3x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン,1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応(ホットプラグ可) -
冗長ファン 対応(ホットプラグ可) -
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 625.4mm x 438.0mm (スタビライザオープン時/突起物含む) 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 17kg / 33kg
電源 標準搭載: 2x 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz 標準搭載: 700W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 304VA / 302W 275VA / 273W 274VA / 272W 304VA / 302W 275VA / 273W 274VA / 272W
消費電力(100V最大構成時, 25℃高負荷時) 372VA / 371W 362VA / 361W 435VA / 433W 372VA / 371W 362VA / 361W 435VA / 433W
消費電力(100V最大構成時, 最大電力) 485VA / 483W 463VA / 461W 546VA / 543W 485VA / 483W 463VA / 461W 546VA / 543W
消費電力(200V最大構成時, 25℃待機時) 312VA / 300W 282VA / 271W 281VA / 270W 312VA / 300W 282VA / 271W 281VA / 270W
消費電力(200V最大構成時, 25℃高負荷時) 384VA / 367W 373VA / 357W 449VA / 429W 384VA / 367W 373VA / 357W 449VA / 429W
消費電力(200V最大構成時, 最大電力) 500VA / 479W 477VA / 457W 563VA / 538W 500VA / 479W 477VA / 457W 563VA / 538W
発熱量 1739kJ/h 1660kJ/h 1955kJ/h 1739kJ/h 1660kJ/h 1955kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.775(J区分) 0.572 (J区分) 0.430 (J区分) 0.775(J区分) 0.572 (J区分) 0.430 (J区分)
音量 音圧レベル 最大構成 (待機時 / 高負荷時) 40.6dB/44.3dB *14
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A, RoHS
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *9, Microsoft® Windows Server® 2012 R2 Datacenter *9
Red Hat® Enterprise Linux® 5.9以降(x86) *10 *11, Red Hat® Enterprise Linux® 5.9以降(EM64T) *10, Red Hat® Enterprise Linux® 6.4以降(x86) *10 *11, Red Hat® Enterprise Linux® 6.4以降(x86_64) *10 Red Hat® Enterprise Linux® 7.0以降(x86_64) *10 *13,
VMware ESXi™ 5.0 Update2, VMware ESXi™ 5.1 Update1, VMware ESXi™ 5.5 *12, VMware ESXi™ 5.5 Update1 *12
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-2086YP8Y NP8100-2086YP5Y NP8100-2086YP6Y
CPU Processor インテル® Xeon® プロセッサー E5-2420v2
動作周波数 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1600MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDDケージ(3x N8154-42)選択時: SATA 24TB (24x 1TB), SAS 28.8TB (24x 1.2TB), SAS SSD 9.6TB (24x 400GB) 3.5型HDDケージ(2x N8154-44)選択時: SATA 32TB (8x 4TB) 3.5型Fixed HDDケージ(N8154-43)選択時: SATA 16TB (4x 4TB)
ホットスワップ 対応 (N8154-42又はN8154-44搭載時)
インタフェース規格とRAID構成 *3 SATA 3Gb/s又は6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM又は内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、300mm以下) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、300mm以下) (1CPU構成時は1スロットのみ使用可能) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、300mm以下) 1x PCI Express 2.0 (x1レーン, x4ソケット) (フルハイト、300mm以下)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 9x USB2.0 (2x 前面(Type A)、4x 背面(Type A)、3x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン,1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5718
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*4 電源ユニット(700W) (N8181-94)選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む) 電源ユニット(450W) (N8181-95), 電源ユニット(800W) (N8181-96) 選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 625.4mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*5 / 最大) 17kg / 33kg
電源 標準搭載なし(セレクタブルオプション*6), 700W 80 PLUS® Glod取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 450W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 274VA / 272W
消費電力(100V最大構成時, 25℃高負荷時) 435VA / 433W
消費電力(100V最大構成時, 最大電力) 546VA / 543W
消費電力(200V最大構成時, 25℃待機時) 281VA / 270W
消費電力(200V最大構成時, 25℃高負荷時) 449VA / 429W
消費電力(200V最大構成時, 最大電力) 563VA / 538W
発熱量 1955kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.430 (J区分)
音量 音圧レベル 最大構成 (待機時 / 高負荷時) 40.6dB/44.3dB *14
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A, RoHS
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard*8 Microsoft® Windows Server® 2012 Standard Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降)*11, Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard *9, Microsoft® Windows Server® 2012 R2 Datacenter *9
Red Hat® Enterprise Linux® 5.9以降(x86) *10 *11, Red Hat® Enterprise Linux® 5.9以降(EM64T) *10, Red Hat® Enterprise Linux® 6.4以降(x86) *10 *11, Red Hat® Enterprise Linux® 6.4以降(x86_64) *10 Red Hat® Enterprise Linux® 7.0以降(x86_64) *10 *13,
VMware ESXi™ 5.0 Update2, VMware ESXi™ 5.1 Update1, VMware ESXi™ 5.5 *12, VMware ESXi™ 5.5 Update1 *12
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
音量/電力
音量、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
標準メモリを置き換えることで、最大容量まで搭載可能です。
*2
標準HDDケージを置き換え/増設することで、最大容量まで搭載可能です。
*3
各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参照ください。
*4
防塵キット実装時の外形寸法については、システム構成ガイド内の防塵キット・防塵フィルタの項を参照ください。
*5
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*6
450W電源ユニットを選択可能な構成については、システム構成ガイド内の電源ユニットの項を参照ください。
*7
本型番は省エネ法(2011年度目標基準)の規制対象外です。
*8
Windows Server 2008 R2 Standardダウングレードサービスは、Windows Server 2012 R2の媒体添付に加え、Windows Server 2008 R2のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されているWindows Server 2012 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様よりWindows Server 2012 R2のライセンス条項に同意していただく必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*9
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。
*10
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*11
E5-2470v2搭載モデルはサポート対象外です。
*12
VMware ESXi™ 5.5のインストールには5GB以上の論理メモリ容量が必要です。
*13
Red Hat Enterprise Linux 7.0(x86_64)を手配する場合は、弊社営業までお問合せください。
*14
オフィス内の静音性に配慮が必要な場合は、本装置の設置環境に十分ご注意ください。

製品名カテゴリ

T120e

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104017
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
