技術情報

Express5800/R120e-2E  スペック詳細/アーキテクチャ図

Technical guide

2015年1月26日現在

Express5800/R120e-2E

16x 2.5型ドライブモデル
  • N8100-2111Y
  • N8100-2112Y
  • N8100-2113Y
  • N8100-2114Y
  • N8100-2115Y
  • N8100-2116Y
  • N8100-2117Y
16x 2.5型ドライブモデル
  • NP8100-2111YP1Y
  • NP8100-2112YP1Y
  • NP8100-2113YP1Y
16x 2.5型ドライブモデル
  • NP8100-2113YP7Y
  • NP8100-2113YP4Y
  • NP8100-2113YP5Y
26x 2.5型ドライブモデル
  • N8100-2118Y
  • N8100-2119Y
3.5型ドライブモデル
  • N8100-2120Y
  • N8100-2121Y
(注意)記載のスペックは予告無しに変更する場合があります。

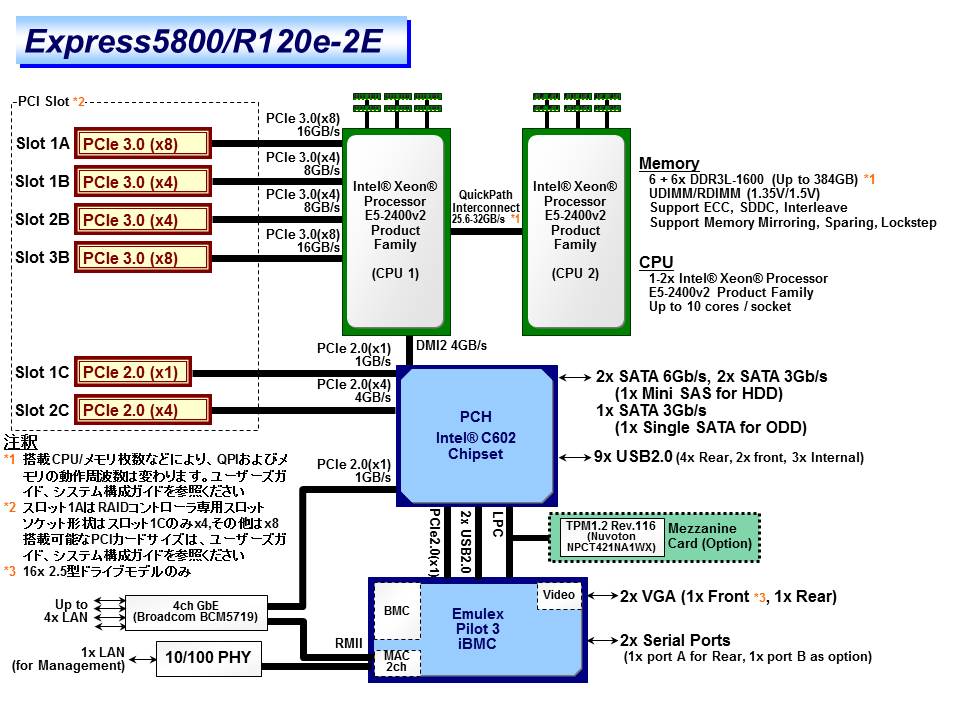

アーキテクチャ図はこちら



16x 2.5型ドライブモデル
製品名称 Express5800/R120e-2E (16x 2.5型ドライブモデル)
製品型名 N8100-2111Y N8100-2112Y N8100-2113Y N8100-2114Y N8100-2115Y N8100-2116Y N8100-2117Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 v2 インテル® Xeon® プロセッサー E5-2407 v2 インテル® Xeon® プロセッサー E5-2420 v2 インテル® Xeon® プロセッサー E5-2430 v2 インテル® Xeon® プロセッサー E5-2430L v2 インテル® Xeon® プロセッサー E5-2440 v2 インテル® Xeon® プロセッサー E5-2470 v2
動作周波数 1.80GHz 2.40GHz 2.20GHz 2.50GHz 2.40GHz 1.90GHz 2.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB 20MB 25MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T 8C/16T 10C/20T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz 3GHz 2.80GHz 2.40GHz 3.20GHz
熱設計電力(TDP) 80W 60W 95W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0006 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.04 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット(N8181-86,87) 450W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz(電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 273VA/271W 275VA/273W 274VA/273W 274VA/272W 275VA/273W 285VA/284W 278VA/277W
消費電力(100V最大構成時, 25℃高負荷時) 346VA/344W 359VA/356W 412VA/409W 464VA/461W 401VA/398W 476VA/473W 533VA/529W
消費電力(100V最大構成時, 最大電力) 542VA/538W 548VA/544W 603VA/599W 660VA/655W 587VA/583W 653VA/649W 714VA/709W
消費電力(200V最大構成時, 25℃待機時) 270VA/268W 272VA/270W 272VA/270W 271VA/269W 272VA/270W 283VA/281W 276VA/274W
消費電力(200V最大構成時, 25℃高負荷時) 343VA/341W 355VA/353W 408VA/405W 460VA/457W 397VA/394W 472VA/468W 527VA/524W
消費電力(200V最大構成時, 最大電力) 536VA/532W 542VA/538W 597VA/593W 653VA/648W 581VA/577W 647VA/642W 707VA/702W
発熱量 1937KJ/h 1959KJ/h 2157KJ/h 2358KJ/h 2099KJ/h 2337KJ/h 2553KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.06 (J区分) 0.802 (J区分) 0.582 (J区分) 0.512 (J区分) 0.548 (J区分) 0.549 (J区分) -
音量 音圧レベル (待機時 / 高負荷時) *12 43.3dB / 50.2dB (45.6dB / 50.2dB) (53.9dB / 53.9dB) 43.3dB / 48.6dB (45.6dB / 50.2dB) (53.9dB / 53.9dB) 43.3dB / 50.2dB (45.6dB / 50.2dB) (53.9dB / 53.9dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *9, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *9, Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *7, Microsoft® Windows Server® 2012 R2 Datacenter *7, Red Hat® Enterprise Linux® 5.9以降(x86) *8*9, Red Hat® Enterprise Linux® 5.9以降(EM64T) *8, Red Hat® Enterprise Linux® 6.4以降(x86) *8*9, Red Hat® Enterprise Linux® 6.4以降(x86_64) *8, Red Hat® Enterprise Linux® 7.0以降 *8 *11, VMware ESXi™ 5.0 Update 2, VMware ESXi™ 5.1 Update 1, VMware ESXi™ 5.5 *10, VMware ESXi™ 5.5 Update 1 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 1x 4GB メモリ搭載モデル(16x 2.5型ドライブモデル)
製品型名 NP8100-2111YP1Y NP8100-2112YP1Y NP8100-2113YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 v2 インテル® Xeon® プロセッサー E5-2407 v2 インテル® Xeon® プロセッサー E5-2420 v2
動作周波数 1.80GHz 2.40GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (1x 4GB) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB) *1
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0006 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.04 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 800W電源1個標準搭載, 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (標準: 1、最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (AC100V用電源ケーブル(ケーブル長: 3.0m)を1本添付)
消費電力(100V最大構成時, 25℃待機時) 273VA/271W 275VA/273W 274VA/273W
消費電力(100V最大構成時, 25℃高負荷時) 346VA/344W 359VA/356W 412VA/409W
消費電力(100V最大構成時, 最大電力) 542VA/538W 548VA/544W 603VA/599W
消費電力(200V最大構成時, 25℃待機時) 270VA/268W 272VA/270W 272VA/270W
消費電力(200V最大構成時, 25℃高負荷時) 343VA/341W 355VA/353W 408VA/405W
消費電力(200V最大構成時, 最大電力) 536VA/532W 542VA/538W 597VA/593W
発熱量 1937KJ/h 1959KJ/h 2157KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.06 (J区分) 0.802 (J区分) 0.582 (J区分)
音量 音圧レベル (待機時 / 高負荷時) *12 43.3dB / 50.2dB (45.6dB / 50.2dB) (53.9dB / 53.9dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *7, Microsoft® Windows Server® 2012 R2 Datacenter *7, Red Hat® Enterprise Linux® 5.9以降(x86)*8, Red Hat® Enterprise Linux® 5.9以降(EM64T) *8, Red Hat® Enterprise Linux® 6.4以降(x86)*8, Red Hat® Enterprise Linux® 6.4以降(x86_64) *8, Red Hat® Enterprise Linux® 7.0以降 *8 *11, VMware ESXi™ 5.0 Update 2, VMware ESXi™ 5.1 Update 1, VMware ESXi™ 5.5 *10, VMware ESXi™ 5.5 Update 1 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 ExpressSelectionPack (16x 2.5型ドライブモデル)
製品型名 NP8100-2113YP7Y NP8100-2113YP4Y NP8100-2113YP5Y
CPU Processor インテル® Xeon® プロセッサー E5-2420 v2
動作周波数 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1600MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 16TB (16x 1TB), SAS 19.2TB (16x 1.2TB), 2.5型SSD: SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0006 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.04 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 18kg / 29kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット(N8181-86,87) 450W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz(電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 274VA/273W
消費電力(100V最大構成時, 25℃高負荷時) 412VA/409W
消費電力(100V最大構成時, 最大電力) 603VA/599W
消費電力(200V最大構成時, 25℃待機時) 272VA/270W
消費電力(200V最大構成時, 25℃高負荷時) 408VA/405W
消費電力(200V最大構成時, 最大電力) 597VA/593W
発熱量 2157KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.582 (J区分)
音量 音圧レベル (待機時 / 高負荷時) *12 43.3dB / 50.2dB (45.6dB / 50.2dB) (53.9dB / 53.9dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard *6 Microsoft® Windows Server® 2012 Standard Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *7, Microsoft® Windows Server® 2012 R2 Datacenter *7,
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

26x 2.5型ドライブモデル
製品名称 Express5800/R120e-2E (26x 2.5型ドライブモデル)
製品型名 N8100-2118Y N8100-2119Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 v2 インテル® Xeon® プロセッサー E5-2430 v2
動作周波数 1.80GHz 2.50GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 26TB (26x 1TB), SAS 31.2TB (26x 1.2TB), 2.5型SSD: SAS 10.4TB (26x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0006 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.04 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 17kg / 31kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット(N8181-87) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz(電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 354VA/352W 341VA/339W
消費電力(100V最大構成時, 25℃高負荷時) 435VA/432W 494VA/490W
消費電力(100V最大構成時, 最大電力) 624VA/620W 677VA/672W
消費電力(200V最大構成時, 25℃待機時) 351VA/348W 337VA/335W
消費電力(200V最大構成時, 25℃高負荷時) 431VA/428W 489VA/485W
消費電力(200V最大構成時, 最大電力) 618VA/614W 670VA/665W
発熱量 2232KJ/h 2420KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.06 (J区分) 0.512 (J区分)
音量 音圧レベル (待機時 / 高負荷時) *12 48.7dB / 54.8dB (54.9dB / 56.1dB) (57.9dB / 57.9dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *7, Microsoft® Windows Server® 2012 R2 Datacenter *7, Red Hat® Enterprise Linux® 5.9以降(x86)*8, Red Hat® Enterprise Linux® 5.9以降(EM64T) *8, Red Hat® Enterprise Linux® 6.4以降(x86)*8, Red Hat® Enterprise Linux® 6.4以降(x86_64 )*8, Red Hat® Enterprise Linux® 7.0以降 *8 *11, VMware ESXi™ 5.0 Update 2, VMware ESXi™ 5.1 Update 1, VMware ESXi™ 5.5 *10, VMware ESXi™ 5.5 Update 1 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。 Red Hat Storage 2.1についても同様に「Linux on Express5800」を参照願います。

3.5型ドライブモデル
製品名称 Express5800/R120e-2E (3.5型ドライブモデル)
製品型名 N8100-2120Y N8100-2121Y
CPU Processor インテル® Xeon® プロセッサー E5-2403 v2 インテル® Xeon® プロセッサー E5-2430 v2
動作周波数 1.80GHz 2.50GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 10MB 15MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 2.70GHz
熱設計電力(TDP) 80W
CPUソケット形状 LGA1356
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C602 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 48GB (12x 4GB), Registered DIMM : 384GB (12x 32GB)
メモリソケット数 12
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR3L-1600 Unbuffered DIMM (4GB), DDR3L-1600 Registered DIMM (4/8/16GB), DDR3L-1333 Registered DIMM (32GB)
最大動作周波数 1333MHz 1600MHz
メモリバス帯域(/チャネルあたり) 10.6GB/s 12.8GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 240 ピン
動作電圧 1.35V / 1.5V
バッファ機能 対応 (Unbuffered DIMMは未対応)
補助 記憶 装置 ハードディスクドライブ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 48TB (12x 4TB) + 2.5型HDD: SATA 2TB (2x 1TB), SAS 2.4TB (2x 1.2TB), 2.5型SSD: SAS 800GB (2x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 3, 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60 (オプション), SAS 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、177mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 2x PCI Express 3.0 (x4レーン, x8ソケット) (ロープロファイル[ブラケットはフルハイト形状]、197mmサイズ)
1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、177mmサイズ) 1x PCI Express 2.0 (x1レーン, x4ソケット) (ロープロファイル、177mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース 1x アナログRGB (ミニD-Sub15ピン, 1x 背面)
9x USB2.0 (2x 前面(TypeA)、4x 背面(TypeA)、3x 内部(Box 10pin)),1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 4x 背面) 1x マネージメント専用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5719
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応(ドライバのアップデートが必要)
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート MICREL KSZ8051RNL
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 0006 (最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 01.04 (最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) 448.4mm × 696.3mm × 87.4mm (フロントベゼル/スライドレール/突起物含まず) 482.0mm × 869.9mm × 88.0mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 17kg / 33kg (レール含む)
電源 標準搭載なし(セレクタブルオプション), AC電源ユニット(N8181-87) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz(電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 288VA/286W 294VA/292W
消費電力(100V最大構成時, 25℃高負荷時) 380VA/377W 448VA/445W
消費電力(100V最大構成時, 最大電力) 563VA/559W 624VA/619W
消費電力(200V最大構成時, 25℃待機時) 285VA/283W 291VA/289W
消費電力(200V最大構成時, 25℃高負荷時) 376VA/374W 443VA/440W
消費電力(200V最大構成時, 最大電力) 557VA/553W 618VA/613W
発熱量 2013KJ/h 2229KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 1.06 (J区分) 0.512 (J区分)
音量 音圧レベル (待機時 / 高負荷時) *12 48.7dB / 54.8dB (54.9dB / 56.1dB) (57.9dB / 57.9dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*5, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降), Microsoft® Windows Server® 2008 Standard (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 Enterprise (x64) (RTM, SP2以降), Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard *7, Microsoft® Windows Server® 2012 R2 Datacenter *7, Red Hat® Enterprise Linux® 5.9以降(x86)*8, Red Hat® Enterprise Linux® 5.9以降(EM64T) *8, Red Hat® Enterprise Linux® 6.4以降(x86)*8, Red Hat® Enterprise Linux® 6.4以降(x86_64 )*8, Red Hat® Enterprise Linux® 7.0以降 *8 *11, VMware ESXi™ 5.0 Update 2, VMware ESXi™ 5.1 Update 1, VMware ESXi™ 5.5 *10, VMware ESXi™ 5.5 Update 1 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。 Red Hat Storage 2.1についても同様に「Linux on Express5800」を参照願います。
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
標準実装されているメモリを置き換えた場合。
*2
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。
*3
必要に応じて手配して下さい。主な用途についてはシ「Flash FDD製品概要と利用ケース」を参照下さい。
*4
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*5
但し、40℃環境で動作させる可能性がある場合は増設バッテリとフラッシュバックアップユニットの搭載は合わせて2個までです。また、26x 2.5型ドライブモデルと3.5型ドライブモデルにPCIe SSDアダプタを実装した場合の温度条件は38℃までです。
*6
Windows Server 2008 R2 Standardダウングレードサービスは、Windows Server 2012 R2の媒体添付に加え、Windows Server 2008 R2のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されているWindows Server 2012 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様よりWindows Server 2012 R2のライセンス条項に同意していただく必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*7
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。
*8
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*9
E5-2470v2搭載モデルは、サポート対象外です。
*10
VMware ESXi™ 5.5のインストールには5GB以上の論理メモリ容量が必要です。
*11
Red Hat Enterprise Linux 7.0を手配する場合は、弊社営業までお問合せください。
*12
16x2.5型ドライブモデルについては中段にN8103-161 RAIDコントローラ(1GB, RAID 0/1/5/6)実装時の音圧レベル、26x2.5型ドライブモデル, 3.5型ドライブモデルについては中段にN8154-47 2.5型HDDケージ(リア)実装時の音圧レベルを併記。また下段にN8118-01 PCIeSSDアダプタ実装時の音圧レベルを併記。

製品名カテゴリ

R120e-2E

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104020
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
