技術情報

Express5800/GT110g スペック詳細/アーキテクチャ図

Technical guide

2016年01月22日現在

Express5800/GT110g

Express5800/GT110g N8100-2155Y N8100-2156Y N8100-2158Y	Express5800/GT110g NP8100-2155YP2Y NP8100-2155YP3Y NP8100-2155YP4Y NP8100-2155YP5Y	Express5800/GT110g NP8100-2156YP2Y NP8100-2156YP3Y NP8100-2156YP4Y
Express5800/GT110g NP8100-2158YP2Y NP8100-2158YP3Y NP8100-2158YP4Y

N8100-2155Y
N8100-2156Y
N8100-2158Y

Express5800/GT110g

NP8100-2155YP2Y
NP8100-2155YP3Y
NP8100-2155YP4Y
NP8100-2155YP5Y

Express5800/GT110g

NP8100-2156YP2Y
NP8100-2156YP3Y
NP8100-2156YP4Y

Express5800/GT110g

NP8100-2158YP2Y
NP8100-2158YP3Y
NP8100-2158YP4Y

(注意)記載のスペックは予告無しに変更する場合があります。

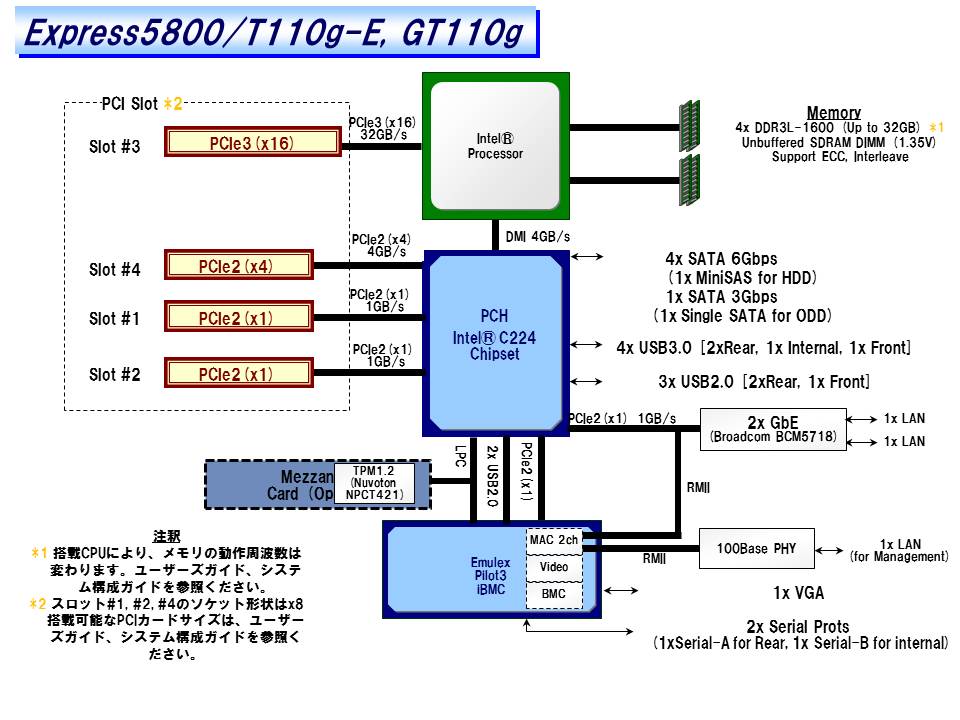

アーキテクチャ図はこちら

Express5800/GT110g

製品名称			Express5800/GT110g
製品型名			N8100-2155Y	N8100-2156Y	N8100-2158Y
CPU	Processor		インテル® Celeron® プロセッサー G1840	インテル® Pentium® プロセッサー G3240	インテル® Xeon® プロセッサー E3-1220v3
	動作周波数		2.80GHz	3.10GHz	3.10GHz
	標準搭載数 / 最大搭載数		1/1
	一次キャッシュ (コアあたり)		32KB Instruction / 32KB Data
	二次キャッシュ (コアあたり)		256KB
	インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ)		2MB	3MB	8MB
	コア数(C)/スレッド数(T) (1CPU)		2C/2T		4C/4T
	コントローラ・ハブとの接続		DMI2 (4GB/s)
	インテル® 64		対応
	インテル® バーチャライゼーション・テクノロジー		対応
	インテル® ハイパースレッディング・テクノロジー		-
	インテル® ターボ・ブースト・テクノロジー		-		対応
	ターボ・ブースト時の最高周波数		-		3.50GHz
	インテル® TXT		-		対応
	熱設計電力(TDP)		53W		80W
	CPUソケット形状		LGA1150
	ホットプラグ		-
	冷却方式		ファン付ヒートシンク
チップセット			インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー			-		対応
メモリ	搭載容量標準 / 最大		標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
	メモリソケット数		4
	増設単位		1
	搭載メモリ		DDR3L-1600 SDRAM DIMM, Unbuffered
	最大動作周波数		1333MHz		1600MHz
	メモリバス帯域(/チャネルあたり)		10.6GB/s		12.8GB/s
	メモリアクセス方式		インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
	誤り検出・訂正		ECC
	メモリスペアリング		-
	メモリミラーリング		-
	ホットプラグ		-
	モジュールピン数		240ピン
	動作電圧		1.35V
	バッファ機能		なし
補助記憶装置	ドライブベイ	内蔵標準	-
		内蔵最大	3.5型HDD SATA 16TB (4x 4TB)
		ホットスワップ	-
	インタフェース規格とRAID構成 *1		SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
	光ディスクドライブ		標準: 内蔵DVD-ROM、オプション: 内蔵DVD SuperMULTI
	拡張ベイ		2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット	対応スロット		1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
拡張スロット	規格		PCI Express 3.0 / 2.0
グラフィックス	搭載チップ / ビデオRAM		マネージメントコントローラチップ内蔵 / 32MB
グラフィックス	グラフィック表示と解像度		1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース			1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *2 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
標準インタフェース			2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準ネットワーク	実装形式		オンボード
	コントローラ		1x Broadcom® BCM5718
	チーミング		対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
	FEC / GEC		対応
	ジャンボフレーム		対応
	PXE / iSCSI ブート		PXE対応/iSCSIブート非対応
リモートマネージメント	コントローラ		Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
リモートマネージメント	マネージメント用ポート		Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture)			対応
キーボード / マウス			標準添付
BIOS			American Megatrends Inc. Aptio ®
冗長電源			-
冗長ファン			-
筐体デザイン			ミドルタワー
外形寸法 (幅x奥行きx高さ) *3			175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*4 / 最大)			11.2kg / 18kg
電源			1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時)			33VA/25W	33VA/25W	33VA/26W
消費電力(100V最小構成時, 25℃高負荷時)			56VA/52W	57VA/52W	94VA/91W
消費電力(100V最大構成時, 25℃待機時)			101VA/98W	101VA/98W	101VA/98W
消費電力(100V最大構成時, 25℃高負荷時)			165VA/162W	165VA/162W	191VA/186W
消費電力(100V最大構成時, 最大電力)			228VA/224W	226VA/223W	252VA/248W
消費電力(200V最大構成時, 25℃待機時)			104VA/97W	104VA/97W	104VA/97W
消費電力(200V最大構成時, 25℃高負荷時)			170VA/160W	170VA/160W	197VA/184W
消費電力(200V最大構成時, 最大電力)			233VA/221W	233VA/221W	260VA/246W
消費電力(100V最大構成時, 装置ラベル記載値)			458VA/455W
発熱量			807kJ/h	803kJ/h	893kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率			0.248 (I 区分)	0.224 (I 区分)	- *5
音量	音圧レベル(100V最大構成時,高負荷時)		33dB
	音圧レベル(100V最小構成時,待機時)		28dB
	音圧レベル(100V最小構成時,高負荷時)		28dB
	音圧レベル(100V最大構成時, 待機時)		33dB
	測定方式		ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件			動作時: 10～40℃, 保管時: -10～55℃
湿度条件			動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定			VCCI クラス A
OS認証			Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品			EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容			3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS			-
サポートOS (Linux)	NECサポート		Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) 7、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) 7、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
	NECサポート		-		VMware ESXi™ 5.1 Update 1以降 9 , VMware ESXi™ 5.5 Update 1以降 9, VMware ESXi™ 6.0 9, VMware ESXi™ 6.0 Update1 9
	Red Hat® 社によるサポート *8		Red Hat® Enterprise Linux® 5.10以降、Red Hat® Enterprise Linux® 5.10以降(EM64T) Red Hat® Enterprise Linux® 6.5以降、Red Hat® Enterprise Linux® 6.5以降(x86_64) Red Hat® Enterprise Linux® 7.0以降
動作確認OS *8			最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

Express5800/GT110g

標準インタフェース			2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
製品名称			Express5800/GT110g
製品型名			NP8100-2155YP2Y	NP8100-2155YP3Y	NP8100-2155YP4Y	NP8100-2155YP5Y
CPU	Processor		インテル® Celeron® プロセッサー G1840
	動作周波数		2.80GHz
	標準搭載数 / 最大搭載数		1/1
	一次キャッシュ (コアあたり)		32KB Instruction / 32KB Data
	二次キャッシュ (コアあたり)		256KB
	インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ)		2MB
	コア数(C)/スレッド数(T) (1CPU)		2C/2T
	コントローラ・ハブとの接続		DMI2 (4GB/s)
	インテル® 64		対応
	インテル® バーチャライゼーション・テクノロジー		対応
	インテル® ハイパースレッディング・テクノロジー		-
	インテル® ターボ・ブースト・テクノロジー		-
	ターボ・ブースト時の最高周波数		-
	インテル® TXT		-
	熱設計電力(TDP)		53W
	CPUソケット形状		LGA1150
	ホットプラグ		-
	冷却方式		ファン付ヒートシンク
チップセット			インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー			-
メモリ	搭載容量標準 / 最大		標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
	メモリソケット数		4
	増設単位		1
	搭載メモリ		DDR3L-1600 SDRAM DIMM, Unbuffered
	最大動作周波数		1333MHz
	メモリバス帯域(/チャネルあたり)		10.6GB/s
	メモリアクセス方式		インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
	誤り検出・訂正		ECC
	メモリスペアリング		-
	メモリミラーリング		-
	ホットプラグ		-
	モジュールピン数		240ピン
	動作電圧		1.35V
	バッファ機能		なし
補助記憶装置	ドライブベイ	内蔵標準	-
		内蔵最大	3.5型HDD SATA 16TB (4x 4TB)
		ホットスワップ	-
	インタフェース規格とRAID構成 *1		SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
	光ディスクドライブ		標準: 内蔵DVD-ROM、オプション: 内蔵DVD SuperMULTI
	拡張ベイ		2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット	対応スロット		1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
拡張スロット	規格		PCI Express 3.0 / 2.0
グラフィックス	搭載チップ / ビデオRAM		マネージメントコントローラチップ内蔵 / 32MB
グラフィックス	グラフィック表示と解像度		1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース			1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *2 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
標準ネットワーク	実装形式		オンボード
	コントローラ		1x Broadcom® BCM5718
	チーミング		対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
	FEC / GEC		対応
	ジャンボフレーム		対応
	PXE / iSCSI ブート		PXE対応/iSCSIブート非対応
リモートマネージメント	コントローラ		Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
リモートマネージメント	マネージメント用ポート		Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture)			対応
キーボード / マウス			標準添付
BIOS			American Megatrends Inc. Aptio ®
冗長電源			-
冗長ファン			-
筐体デザイン			ミドルタワー
外形寸法 (幅x奥行きx高さ) *3			175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*4 / 最大)			11.2kg / 18kg
電源			1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時)			33VA/25W
消費電力(100V最小構成時, 25℃高負荷時)			56VA/52W
消費電力(100V最大構成時, 25℃待機時)			101VA/98W
消費電力(100V最大構成時, 25℃高負荷時)			165VA/162W
消費電力(100V最大構成時, 最大電力)			228VA/224W
消費電力(200V最大構成時, 25℃待機時)			104VA/97W
消費電力(200V最大構成時, 25℃高負荷時)			170VA/160W
消費電力(200V最大構成時, 最大電力)			233VA/221W
消費電力(100V最大構成時, 装置ラベル記載値)			458VA/455W
発熱量			807kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率			0.248 (I 区分)
音量	音圧レベル(100V最大構成時,高負荷時)		33dB
	音圧レベル(100V最小構成時,待機時)		28dB
	音圧レベル(100V最小構成時,高負荷時)		28dB
	音圧レベル(100V最大構成時, 待機時)		33dB
	測定方式		ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件			動作時: 10～40℃, 保管時: -10～55℃
湿度条件			動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定			VCCI クラス A
OS認証			Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品			EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容			3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS			Microsoft® Windows Server® 2008 R2 Standard *6	Microsoft® Windows Server® 2012 Standard	Microsoft® Windows Server® 2012 R2 Standard	Microsoft® Windows Server® 2012 R2 Foundation
サポートOS (Linux)	NECサポート		Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) 7、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) 7、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
	NECサポート		-
	Red Hat® 社によるサポート *8		-
動作確認OS *8			最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

Express5800/GT110g

標準インタフェース			2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
製品名称			Express5800/GT110g
製品型名			NP8100-2156YP2Y	NP8100-2156YP3Y	NP8100-2156YP4Y
CPU	Processor		インテル® Pentium® プロセッサー G3240
	動作周波数		3.10GHz
	標準搭載数 / 最大搭載数		1/1
	一次キャッシュ (コアあたり)		32KB Instruction / 32KB Data
	二次キャッシュ (コアあたり)		256KB
	インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ)		3MB
	コア数(C)/スレッド数(T) (1CPU)		2C/2T
	コントローラ・ハブとの接続		DMI2 (4GB/s)
	インテル® 64		対応
	インテル® バーチャライゼーション・テクノロジー		対応
	インテル® ハイパースレッディング・テクノロジー		-
	インテル® ターボ・ブースト・テクノロジー		-
	ターボ・ブースト時の最高周波数		-
	インテル® TXT		-
	熱設計電力(TDP)		53W
	CPUソケット形状		LGA1150
	ホットプラグ		-
	冷却方式		ファン付ヒートシンク
チップセット			インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー			-
メモリ	搭載容量標準 / 最大		標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
	メモリソケット数		4
	増設単位		1
	搭載メモリ		DDR3L-1600 SDRAM DIMM, Unbuffered
	最大動作周波数		1333MHz
	メモリバス帯域(/チャネルあたり)		10.6GB/s
	メモリアクセス方式		インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
	誤り検出・訂正		ECC
	メモリスペアリング		-
	メモリミラーリング		-
	ホットプラグ		-
	モジュールピン数		240ピン
	動作電圧		1.35V
	バッファ機能		なし
補助記憶装置	ドライブベイ	内蔵標準	-
		内蔵最大	3.5型HDD SATA 16TB (4x 4TB)
		ホットスワップ	-
	インタフェース規格とRAID構成 *1		SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
	光ディスクドライブ		標準: 内蔵DVD-ROM、オプション: 内蔵DVD SuperMULTI
	拡張ベイ		2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット	対応スロット		1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
拡張スロット	規格		PCI Express 3.0 / 2.0
グラフィックス	搭載チップ / ビデオRAM		マネージメントコントローラチップ内蔵 / 32MB
グラフィックス	グラフィック表示と解像度		1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース			1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *2 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
標準ネットワーク	実装形式		オンボード
	コントローラ		1x Broadcom® BCM5718
	チーミング		対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
	FEC / GEC		対応
	ジャンボフレーム		対応
	PXE / iSCSI ブート		PXE対応/iSCSIブート非対応
リモートマネージメント	コントローラ		Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
リモートマネージメント	マネージメント用ポート		Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture)			対応
キーボード / マウス			標準添付
BIOS			American Megatrends Inc. Aptio ®
冗長電源			-
冗長ファン			-
筐体デザイン			ミドルタワー
外形寸法 (幅x奥行きx高さ) *3			175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*4 / 最大)			11.2kg / 18kg
電源			1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時)			33VA/25W
消費電力(100V最小構成時, 25℃高負荷時)			57VA/52W
消費電力(100V最大構成時, 25℃待機時)			101VA/98W
消費電力(100V最大構成時, 25℃高負荷時)			165VA/162W
消費電力(100V最大構成時, 最大電力)			226VA/223W
消費電力(200V最大構成時, 25℃待機時)			104VA/97W
消費電力(200V最大構成時, 25℃高負荷時)			170VA/160W
消費電力(200V最大構成時, 最大電力)			233VA/221W
消費電力(100V最大構成時, 装置ラベル記載値)			458VA/455W
発熱量			803kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率			0.224 (I 区分)
音量	音圧レベル(100V最大構成時,高負荷時)		33dB
	音圧レベル(100V最小構成時,待機時)		28dB
	音圧レベル(100V最小構成時,高負荷時)		28dB
	音圧レベル(100V最大構成時, 待機時)		33dB
	測定方式		ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件			動作時: 10～40℃, 保管時: -10～55℃
湿度条件			動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定			VCCI クラス A
OS認証			Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品			EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容			3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS			Microsoft® Windows Server® 2008 R2 Standard *6	Microsoft® Windows Server® 2012 Standard	Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux)	NECサポート		Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) 7、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) 7、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
	NECサポート		-
	Red Hat® 社によるサポート *8		-
動作確認OS *8			-

Express5800/GT110g

標準インタフェース			2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
製品名称			Express5800/GT110g
製品型名			NP8100-2158YP2Y	NP8100-2158YP3Y	NP8100-2158YP4Y
CPU	Processor		インテル® Xeon® プロセッサー E3-1220v3
	動作周波数		3.10GHz
	標準搭載数 / 最大搭載数		1/1
	一次キャッシュ (コアあたり)		32KB Instruction / 32KB Data
	二次キャッシュ (コアあたり)		256KB
	インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ)		8MB
	コア数(C)/スレッド数(T) (1CPU)		4C/4T
	コントローラ・ハブとの接続		DMI2 (4GB/s)
	インテル® 64		対応
	インテル® バーチャライゼーション・テクノロジー		対応
	インテル® ハイパースレッディング・テクノロジー		-
	インテル® ターボ・ブースト・テクノロジー		対応
	ターボ・ブースト時の最高周波数		3.50GHz
	インテル® TXT		対応
	熱設計電力(TDP)		80W
	CPUソケット形状		LGA1150
	ホットプラグ		-
	冷却方式		ファン付ヒートシンク
チップセット			インテル® C224 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー			対応
メモリ	搭載容量標準 / 最大		標準搭載なし(セレクタブルオプション) / Unbuffered DIMM : 32GB (4x 8GB)
	メモリソケット数		4
	増設単位		1
	搭載メモリ		DDR3L-1600 SDRAM DIMM, Unbuffered
	最大動作周波数		1600MHz
	メモリバス帯域(/チャネルあたり)		12.8GB/s
	メモリアクセス方式		インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
	誤り検出・訂正		ECC
	メモリスペアリング		-
	メモリミラーリング		-
	ホットプラグ		-
	モジュールピン数		240ピン
	動作電圧		1.35V
	バッファ機能		なし
補助記憶装置	ドライブベイ	内蔵標準	-
		内蔵最大	3.5型HDD SATA 16TB (4x 4TB)
		ホットスワップ	-
	インタフェース規格とRAID構成 *1		SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6(オプション)
	光ディスクドライブ		標準: 内蔵DVD-ROM、オプション: 内蔵DVD SuperMULTI
	拡張ベイ		2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット	対応スロット		1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 2.0 (x4レーン, x8ソケット) + 2x PCI Express 2.0 (x1レーン, x8ソケット)
拡張スロット	規格		PCI Express 3.0 / 2.0
グラフィックス	搭載チップ / ビデオRAM		マネージメントコントローラチップ内蔵 / 32MB
グラフィックス	グラフィック表示と解像度		1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024
標準インタフェース			1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可) 4x USB3.0 *2 (1x 前面(Type A)、1x 内部(Type A), 2x 背面(Type A)), 4x USB2.0 (1x 前面(Type A), 1x 内部(Box 10pin), 2x 背面(Type A))
標準ネットワーク	実装形式		オンボード
	コントローラ		1x Broadcom® BCM5718
	チーミング		対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
	FEC / GEC		対応
	ジャンボフレーム		対応
	PXE / iSCSI ブート		PXE対応/iSCSIブート非対応
リモートマネージメント	コントローラ		Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
リモートマネージメント	マネージメント用ポート		Micrel KSZ8051RNL
WHEA(Windows Hardware Error Architecture)			対応
キーボード / マウス			標準添付
BIOS			American Megatrends Inc. Aptio ®
冗長電源			-
冗長ファン			-
筐体デザイン			ミドルタワー
外形寸法 (幅x奥行きx高さ) *3			175.0mm x 472.0mm x 367.0mm (スタビライザ収納時/突起物含まず) 249.0mm x 486.7mm x 367.0mm (スタビライザオープン時/突起物含む)
質量 (最小*4 / 最大)			11.2kg / 18kg
電源			1x 400W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時)			33VA/26W
消費電力(100V最小構成時, 25℃高負荷時)			94VA/91W
消費電力(100V最大構成時, 25℃待機時)			101VA/98W
消費電力(100V最大構成時, 25℃高負荷時)			191VA/186W
消費電力(100V最大構成時, 最大電力)			252VA/248W
消費電力(200V最大構成時, 25℃待機時)			104VA/97W
消費電力(200V最大構成時, 25℃高負荷時)			197VA/184W
消費電力(200V最大構成時, 最大電力)			260VA/246W
消費電力(100V最大構成時, 装置ラベル記載値)			458VA/455W
発熱量			893kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率			- *5
音量	音圧レベル(100V最大構成時,高負荷時)		33dB
	音圧レベル(100V最小構成時,待機時)		28dB
	音圧レベル(100V最小構成時,高負荷時)		28dB
	音圧レベル(100V最大構成時, 待機時)		33dB
	測定方式		ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件			動作時: 10～40℃, 保管時: -10～55℃
湿度条件			動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定			VCCI クラス A
OS認証			Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品			EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgent, ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容			3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS			Microsoft® Windows Server® 2008 R2 Standard *6	Microsoft® Windows Server® 2012 Standard	Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux)	NECサポート		Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) 7、Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) 7、 Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
	NECサポート		-
	Red Hat® 社によるサポート *8		-
動作確認OS *8			-

注意事項

インテルバーチャライゼーション・テクノロジー: 対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット: 搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまでを示します
騒音値/電力: 騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値: 装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。

注釈

*1: 各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参照ください。
*2: Windows Server 2008, Red Hat Enterprise Linux 5, VMware ESXi 5.1, ESXi 5.5をインストールした場合、USB2.0で動作します。
*3: 防塵キット実装時の外形寸法については、システム構成ガイド内の防塵キット・防塵フィルタの項を参照ください。
*4: 動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*5: 省エネ法(2011年度基準)の規制対象外です。
*6: Windows Server 2012 R2 の媒体添付に加え、Windows Server 2008 R2 のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されている Windows Server 2012 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様より Windows Server 2012 R2のライセンス条項に同意して戴く必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*7: Windows Server® 2008 x86のみサポート対象です。
*8: BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います。
*9: VMware ESXi™ 5.1のインストールには3GB以上、VMware ESXi™ 5.5, ESXi™ 6.0のインストールには5GB以上の論理メモリ容量が必要です

製品名カテゴリ

GT110g

対象製品

品名：
対象OS：	別欄にて記載

コンテンツID： 3140104035
公開日： 2019年01月18日
最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

：参考になった。
：参考にならなかった。

コメント欄：

ページの先頭へ戻る
