技術情報

Express5800/R120f-2E スペック詳細/アーキテクチャ図

Technical guide

2016年01月22日現在

Express5800/R120f-2E

16x 2.5型ドライブモデル
  • N8100-2263Y
  • N8100-2264Y
  • N8100-2265Y
  • N8100-2266Y
  • N8100-2267Y
  • N8100-2268Y
  • N8100-2269Y
16x 2.5型ドライブモデル
  • NP8100-2263YP1Y
  • NP8100-2264YP1Y
  • NP8100-2265YP1Y
  • NP8100-2266YP1Y
16x 2.5型ドライブモデル
  • NP8100-2264YP2Y
  • NP8100-2264YP3Y
  • NP8100-2264YP4Y
26x 2.5型ドライブモデル
  • N8100-2274Y
  • N8100-2275Y
  • N8100-2276Y
3.5型ドライブモデル
  • N8100-2278Y
  • N8100-2279Y
  • N8100-2280Y
(注意)記載のスペックは予告無しに変更する場合があります。

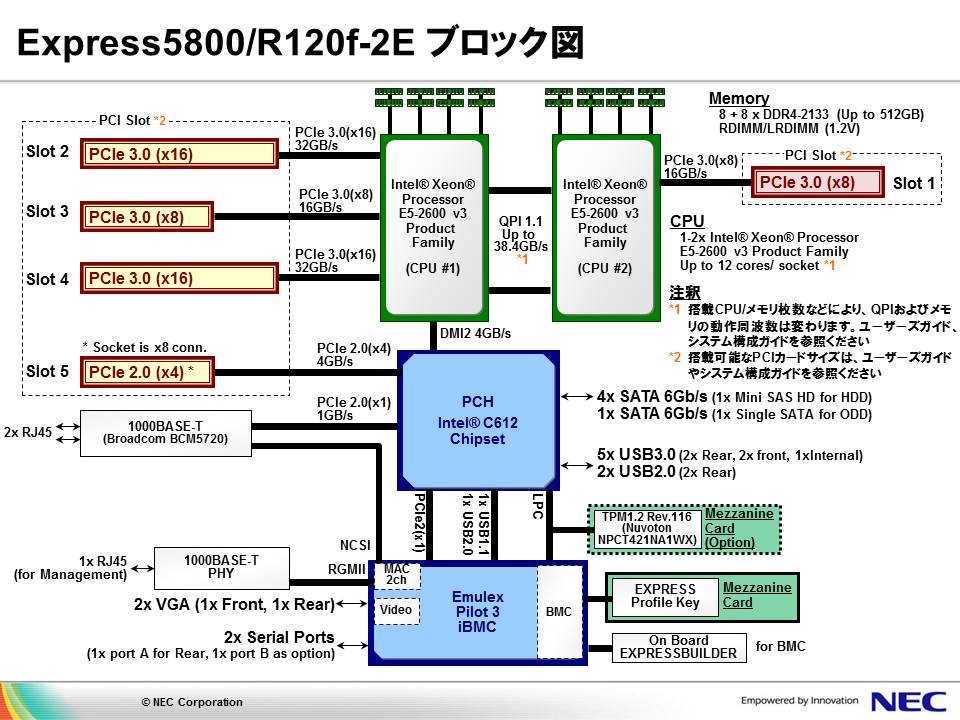

アーキテクチャ図はこちら



16x 2.5型ドライブモデル
製品名称 Express5800/R120f-2E (16x 2.5型ドライブモデル)
製品型名 N8100-2263Y N8100-2264Y N8100-2265Y N8100-2266Y N8100-2267Y N8100-2268Y N8100-2269Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v3 インテル® Xeon® プロセッサー E5-2620v3 インテル® Xeon® プロセッサー E5-2630v3 インテル® Xeon® プロセッサー E5-2650v3 インテル® Xeon® プロセッサー E5-2660v3 インテル® Xeon® プロセッサー E5-2680v3 インテル® Xeon® プロセッサー E5-2690v3
動作周波数 1.60GHz 2.40GHz 2.40GHz 2.30GHz 2.60GHz 2.50GHz 2.60GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 25MB 30MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 6C/12T 8C/16T 10C/20T 12C/24T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.20GHz 3.20GHz 3GHz 3.30GHz 3.30GHz 3.50GHz
熱設計電力(TDP) 85W 105W 120W 135W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2133 Registered DIMM (4/8/16GB), DDR4-2133 Load Reduced DIMM (32GB)
最大動作周波数 1600MHz 1866MHz 2133MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s 14.9GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB), 2.5型SSD: SATA 12.8TB (16x 800GB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.10(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*12 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122) 460W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 258VA/256W 259VA/257W 256VA/254W 258VA/256W 259VA/257W 257VA/256W 260VA/258W
消費電力(100V最大構成時, 25℃高負荷時) 399VA/396W 455VA/452W 495VA/492W 545VA/542W 590VA/586W 631VA/626W 668VA/664W
消費電力(100V最大構成時, 最大電力) 566VA/562W 625VA/621W 667VA/663W 711VA/706W 757VA/752W 817VA/811W 844VA/838W
消費電力(200V最大構成時, 25℃待機時) 256VA/254W 256VA/255W 253VA/252W 256VA/254W 257VA/255W 255VA/253W 257VA/255W
消費電力(200V最大構成時, 25℃高負荷時) 395VA/392W 450VA/447W 490VA/487W 540VA/536W 584VA/580W 624VA/620W 662VA/657W
消費電力(200V最大構成時, 最大電力) 561VA/557W 619VA/614W 661VA/656W 703VA/699W 750VA/744W 809VA/803W 835VA/829W
発熱量 2024KJ/h 2236KJ/h 2387KJ/h 2542KJ/h 2708KJ/h 2920KJ/h 3017KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.349 (J区分) 対象外 対象外 対象外 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *15 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 60.0dB 52.3dB / 60.0dB 52.3dB / 56.4dB 52.3dB / 58.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*13, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgentService(Windows版), ESMPRO/ServerAgent(Linux版), ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *7*8*14, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Red Hat® Enterprise Linux® 6.5以降(x86) *6*8, Red Hat® Enterprise Linux® 6.5以降(x86_64) *6, Red Hat® Enterprise Linux® 7.1以降 *6, VMware ESXi™ 5.1 Update 2以降, VMware ESXi™ 5.5 Update 2以降 *11, VMware ESXi™ 6.0 *11, VMware ESXi™ 6.0 Update 1 *11
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 メモリ搭載モデル (16x 2.5型ドライブモデル)
製品型名 NP8100-2263YP1Y NP8100-2264YP1Y NP8100-2265YP1Y NP8100-2266YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v3 インテル® Xeon® プロセッサー E5-2620v3 インテル® Xeon® プロセッサー E5-2630v3 インテル® Xeon® プロセッサー E5-2650v3
動作周波数 1.60GHz 2.40GHz 2.40GHz 2.30GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 25MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 6C/12T 8C/16T 10C/20T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.20GHz 3.20GHz 3GHz
熱設計電力(TDP) 85W 105W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (1x 4GB) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB) *1 Registered DIMM : 8GB (1x 8GB) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB) *1
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2133 Registered DIMM (4/8/16GB), DDR4-2133 Load Reduced DIMM (32GB)
最大動作周波数 1600MHz 1866MHz 2133MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s 14.9GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB), 2.5型SSD: SATA 12.8TB (16x 800GB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.10(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*12 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 800W電源1個標準搭載, 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 258VA/256W 259VA/257W 256VA/254W 258VA/256W
消費電力(100V最大構成時, 25℃高負荷時) 399VA/396W 455VA/452W 495VA/492W 545VA/542W
消費電力(100V最大構成時, 最大電力) 566VA/562W 625VA/621W 667VA/663W 711VA/706W
消費電力(200V最大構成時, 25℃待機時) 256VA/254W 256VA/255W 253VA/252W 256VA/254W
消費電力(200V最大構成時, 25℃高負荷時) 395VA/392W 450VA/447W 490VA/487W 540VA/536W
消費電力(200V最大構成時, 最大電力) 561VA/557W 619VA/614W 661VA/656W 703VA/699W
発熱量 2024KJ/h 2236KJ/h 2387KJ/h 2542KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.349 (J区分) 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *15 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 60.0dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*13, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgentService(Windows版), ESMPRO/ServerAgent(Linux版), ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *7*8*14, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Red Hat® Enterprise Linux® 6.5以降(x86) *6*8, Red Hat® Enterprise Linux® 6.5以降(x86_64) *6, Red Hat® Enterprise Linux® 7.1以降 *6, VMware ESXi™ 5.1 Update 2以降, VMware ESXi™ 5.5 Update 2以降 *11, VMware ESXi™ 6.0 *11, VMware ESXi™ 6.0 Update 1 *11
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 ExpressSelectionPack (16x 2.5型ドライブモデル)
製品型名 NP8100-2264YP2Y NP8100-2264YP3Y NP8100-2264YP4Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v3
動作周波数 2.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.20GHz
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2133 Registered DIMM (4/8/16GB), DDR4-2133 Load Reduced DIMM (32GB)
最大動作周波数 1866MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB), 2.5型SSD: SATA 12.8TB (16x 800GB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.10(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*12 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122) 460W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 259VA/257W
消費電力(100V最大構成時, 25℃高負荷時) 455VA/452W
消費電力(100V最大構成時, 最大電力) 625VA/621W
消費電力(200V最大構成時, 25℃待機時) 256VA/255W
消費電力(200V最大構成時, 25℃高負荷時) 450VA/447W
消費電力(200V最大構成時, 最大電力) 619VA/614W
発熱量 2236KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル (待機時 / 高負荷時) *15 52.3dB / 57.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*13, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgentService(Windows版), ESMPRO/ServerAgent(Linux版), ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard *10 Microsoft® Windows Server® 2012 Standard Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *7, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *7, Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

26x 2.5型ドライブモデル
製品名称 Express5800/R120f-2E (26x 2.5型ドライブモデル)
製品型名 N8100-2274Y N8100-2275Y N8100-2276Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v3 インテル® Xeon® プロセッサー E5-2640v3 インテル® Xeon® プロセッサー E5-2660v3
動作周波数 2.40GHz 2.60GHz 2.60GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 25MB
コア数(C)/スレッド数(T) (1CPU) 6C/12T 8C/16T 10C/20T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.20GHz 3.40GHz 3.30GHz
熱設計電力(TDP) 85W 90W 105W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2133 Registered DIMM (4/8/16GB), DDR4-2133 Load Reduced DIMM (32GB)
最大動作周波数 1866MHz 2133MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 52TB (26x 2TB), SAS 46.8TB (26x 1.8TB), 2.5型SSD: SATA 20.8TB (26x 800GB), SAS 10.4TB (26x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.10(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*12 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.1mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 30kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-122) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 353VA/350W 354VA/351W 356VA/353W
消費電力(100V最大構成時, 25℃高負荷時) 708VA/703W 766VA/760W 846VA/840W
消費電力(100V最大構成時, 最大電力) 763VA/758W 821VA/815W 902VA/895W
消費電力(200V最大構成時, 25℃待機時) 349VA/347W 350VA/348W 352VA/350W
消費電力(200V最大構成時, 25℃高負荷時) 701VA/696W 758VA/753W 838VA/832W
消費電力(200V最大構成時, 最大電力) 755VA/750W 813VA/807W 893VA/886W
発熱量 2729KJ/h 2934KJ/h 3222KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *15 51.1dB / 61.1dB (53.0dB / 61.1dB) 51.1dB / 62.0dB (53.0dB / 62.0dB) 51.1dB / 64.2dB (53.0dB / 64.2dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*13, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgentService(Windows版), ESMPRO/ServerAgent(Linux版), ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Red Hat® Enterprise Linux® 6.5以降(x86) *6*8, Red Hat® Enterprise Linux® 6.5以降(x86_64) *6, Red Hat® Enterprise Linux® 7.1以降 *6, VMware ESXi™ 5.1 Update 2以降, VMware ESXi™ 5.5 Update 2以降 *11, VMware ESXi™ 6.0 *11, VMware ESXi™ 6.0 Update 1 *11
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 Express5800/R120f-2E (3.5型ドライブモデル)
製品型名 N8100-2278Y N8100-2279Y N8100-2280Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v3 インテル® Xeon® プロセッサー E5-2620v3 インテル® Xeon® プロセッサー E5-2640v3
動作周波数 1.60GHz 2.40GHz 2.60GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 6C/12T 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.20GHz 3.40GHz
熱設計電力(TDP) 85W 90W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 256GB (16x 16GB), Load Reduced DIMM : 512GB (16x 32GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2133 Registered DIMM (4/8/16GB), DDR4-2133 Load Reduced DIMM (32GB)
最大動作周波数 1600MHz 1866MHz
メモリバス帯域(/チャネルあたり) 12.8GB/s 14.9GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 72TB (12x 6TB) + 2.5型HDD: SATA 4TB (2x 2TB), SAS 3.6TB (2x 1.8TB), 2.5型SSD: SATA 1.6TB (2x 800GB), SAS 800GB (2x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.10(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*12 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.1mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 31kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-122) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 247VA/245W 244VA/243W 246VA/244W
消費電力(100V最大構成時, 25℃高負荷時) 382VA/379W 437VA/434W 497VA/493W
消費電力(100V最大構成時, 最大電力) 605VA/601W 664VA/660W 730VA/725W
消費電力(200V最大構成時, 25℃待機時) 244VA/243W 242VA/240W 243VA/242W
消費電力(200V最大構成時, 25℃高負荷時) 378VA/375W 433VA/430W 492VA/488W
消費電力(200V最大構成時, 最大電力) 599VA/595W 658VA/653W 723VA/718W
発熱量 2164KJ/h 2376KJ/h 2610KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.351 (J区分) 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *15 51.1dB / 61.1dB (53.0dB / 61.1dB) 51.1dB / 61.1dB (53.0dB / 61.1dB) 51.1dB / 62.0dB (53.0dB / 62.0dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 10～40℃*13, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 EXPRESSBUILDER(ESMPRO/ServerManager(Windows版), ESMPRO/ServerAgentService(Windows版), ESMPRO/ServerAgent(Linux版), ユーザーズガイド(電子マニュアル) 含む), スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 Standard (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 Enterprise (RTM, SP2以降) *7*8, Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Red Hat® Enterprise Linux® 6.5以降(x86) *6*8, Red Hat® Enterprise Linux® 6.5以降(x86_64) *6, Red Hat® Enterprise Linux® 7.1以降 *6, VMware ESXi™ 5.1 Update 2以降, VMware ESXi™ 5.5 Update 2以降 *11, VMware ESXi™ 6.0 *11, VMware ESXi™ 6.0 Update 1 *11
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
標準実装されているメモリを置き換えた場合。
*2
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配してください。
*3
必要に応じて手配してください。主な用途については「Flash FDD製品概要と利用ケース」の構成ガイドを参照下さい。
*4
Windows Server 2008, VMware ESXi 5.1, VMware ESXi 5.5をインストールした場合、USB2.0で動作します。
*5
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*6
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*7
Windows Server® 2008 x86のみサポート対象です。
*8
E5-2650v3, E5-2660v3, E5-2680v3, E5-2690v3搭載モデルは、サポート対象外です。
*9
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux On Express5800」を参照願います。
*10
Windows Server 2008 R2 Standardダウングレードサービスは、Windows Server 2012 R2の媒体添付に加え、Windows Server 2008 R2のインストール作業をNECが代行するサービスを提供します。本サービスはお客様に許諾されているWindows Server 2012 R2のダウングレード権利に基づく作業をNECが代行するため、事前にお客様よりWindows Server 2012 R2のライセンス条項に同意していただく必要があります。本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。詳細はこちらをご覧ください。
*11
VMware ESXi 5.5, VMware ESXi 6.0のインストールには5GB以上の論理メモリ容量が必要です。
*12
防塵ベゼル実装時の外形寸法については、構成ガイドの＜フロントベゼル＞の項を参照願います。
*13
但し、40℃環境で動作させる可能性がある場合はN8181-126 冗長ファンキットと、 2.5型HDDケージ(リア)にN8150-490/-483/-518 SAS HDDを同時搭載できません。
*14
NP8100-2264YP1Y, NP8100-2265YP1Y, NP8100-2266YP1Y メモリ搭載モデルは、Windows Server 2008 Standardをサポート対象外です。
*15
26x2.5型ドライブモデル, 3.5型ドライブモデルについては下段にN8154-76 2.5型HDDケージ(リア)実装時の音圧レベルを併記。

製品名カテゴリ

R120f-2E

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104059
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
