技術情報

Express5800/T110h-S(空冷モデル) スペック詳細/アーキテクチャ図

Technical guide

2017年01月27日現在

Express5800/T110h-S

フレームモデル
  • N8100-2299Y
  • N8100-2300Y
  • N8100-2301Y
  • N8100-2302Y
  • N8100-2303Y
  • N8100-2304Y
フレームモデル
  • N8100-2304Y
メモリ搭載モデル
  • NP8100-2299YP1Y
  • NP8100-2300YP1Y
ExpressSelectionPack
  • NP8100-2300YP2Y
  • NP8100-2300YP7Y
  • NP8100-2300YP4Y
  • NP8100-2300YP5Y
  • NP8100-2299YP4Y
(注意)記載のスペックは予告無しに変更する場合があります。

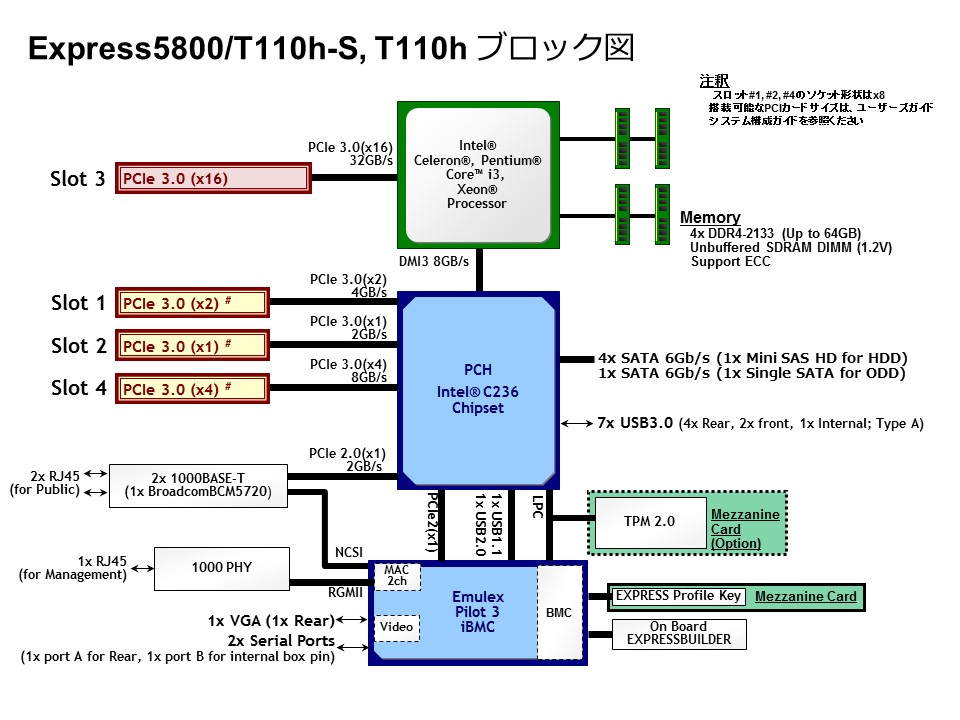

アーキテクチャ図はこちら



フレームモデル
製品名称 Express5800/T110h-S(フレームモデル)
製品型名 N8100-2299Y N8100-2300Y N8100-2301Y N8100-2302Y N8100-2303Y N8100-2304Y
CPU 搭載CPU インテル® Pentium® プロセッサー G4400 インテル® Xeon® プロセッサー E3-1220v5 インテル® Xeon® プロセッサー E3-1230v5 インテル® Xeon® プロセッサー E3-1240Lv5 インテル® Xeon® プロセッサー E3-1260Lv5 インテル® Xeon® プロセッサー E3-1270v5
動作周波数 3.30GHz 3GHz 3.40GHz 2.10GHz 2.90GHz 3.60GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 3MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T 4C/4T 4C/8T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz 3.80GHz 3.20GHz 3.90GHz 4GHz
インテル® TXT - 対応
熱設計電力(TDP) 51W 80W 25W 45W 80W
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 FAN付きヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 64GB (4x 16GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2133 SDRAM DIMM, Unbuffered
最大動作周波数 2133MHz 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-84選択時) : SATA 20TB (2x 10TB) 2.5型HDDケージ(N8154-82/-83選択時) : SATA 12TB (6 x 2TB), SAS 10.8TB (6x 1.8TB), SATA SSD 9.6TB (6x 1.6TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-84/-83)選択時: SATA 24TB (2x 10TB + 2x 2TB), SATA+SAS 23.6TB (2x 10TB SATA + 2x 1.8TB SAS)
ホットスワップ 対応(N8154-82またはN8154-82/-83選択時)
インタフェース規格とRAID構成*2 SATA/SAS 6,12Gb/s : RAID 0/1/5/6/10/50/60(オプション) SATA 6Gb/s : RAID 0/1/10(標準)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 2x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x2レーン, x8ソケット) + 1x PCI Express 3.0 (x1レーン, x8ソケット) + 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 3.0 (x4レーン, x8ソケット)
規格 PCI Express 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度*10 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200, 1920x1080
標準インタフェース 7x USB3.0 *4 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ) *5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 423.7mm x 347.1mm（非冗長PSU・スタビライザ・突起物含む） 200.0mm x 447.5mm x 347.1mm（冗長PSU・スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.5kg
電源 標準搭載無し(セレクタブルオプション) 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付)) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 25℃待機時) 24VA/22W 25VA / 24W 26VA / 24W 22VA / 21W 23VA / 21W 26VA / 24W
消費電力(100V最小構成時, 25℃高負荷時) 51VA/48W 96VA / 95W 124VA / 123W 49VA / 47W 70VA / 69W 124VA / 124W
消費電力(100V最大構成時, 25℃待機時) 95VA / 95W 97VA / 97W 98VA / 97W 95VA / 94W 95VA / 95W 97VA / 96W
消費電力(100V最大構成時, 25℃高負荷時) 139VA / 138W 177VA / 175W 203VA / 202W 128VA / 127W 159VA / 158W 201VA / 200W
消費電力(100V最大構成時, 最大電力) 167VA / 166W 206VA / 205W 236VA / 234W 155VA / 154W 187VA / 186W 234VA / 232W
消費電力(200V最大構成時, 25℃待機時) 94VA / 94W 96VA / 96W 97VA / 96W 94VA / 94W 94VA / 94W 96VA / 95W
消費電力(200V最大構成時, 25℃高負荷時) 137VA / 136W 175VA / 174W 201VA / 200W 126VA / 125W 157VA / 156W 199VA / 198W
消費電力(200V最大構成時, 最大電力) 165VA / 164W 204VA / 203W 233VA / 232W 153VA / 152W 185VA / 184W 232VA / 230W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W 383VA/380W 383VA/380W 383VA/380W 383VA/380W 383VA/380W
発熱量 598kJ/h 738kJ/h 843kJ/h 555kJ/h 670kJ/h 836kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.145 (I 区分) - *6
音量 *7 音圧レベル(100V最小構成時,待機時) 26.1dB 26.1dB 26.1dB 26.1dB 26.1dB 26.1dB
音圧レベル(100V最小構成時,高負荷時) 28.0dB 30dB
音圧レベル(100V最大構成時, 待機時) 33.6dB
音圧レベル(100V最大構成時, 高負荷時) 35.8dB
音圧レベル(100V最大構成時, 待機時)35℃ 41.6dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 42.4dB
音圧レベル(100V最大構成時, 待機時)48℃ 66.8dB
音圧レベル(100V最大構成時, 高負荷時)48℃ 66.8dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～48℃、構成制限あり) / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat® Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド、保証書、キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter、 Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
- VMware ESXi™ 5.5 Update 3以降 *9 , VMware ESXi™ 6.0 Update1 *9、VMware ESXi™ 6.5 *9
Red Hat® 社によるサポート *9 Red Hat® Enterprise Linux® 6.7以降(x86_64) Red Hat® Enterprise Linux® 7.2以降
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

フレームモデル
製品名称 Express5800/T110h-S(フレームモデル)
製品型名 N8100-2304Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1270v5
動作周波数 3.60GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/8T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 4GHz
インテル® TXT 対応
熱設計電力(TDP) 80W
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 FAN付きヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション)/ 64GB (4x 16GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2133 SDRAM DIMM, Unbuffered
最大動作周波数 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-84選択時) : SATA 20TB (2x 10TB) 2.5型HDDケージ(N8154-82/-83選択時) : SATA 12TB (6 x 2TB), SAS 10.8TB (6x 1.8TB), SATA SSD 9.6TB (6x 1.6TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-84/-83)選択時: SATA 24TB (2x 10TB + 2x 2TB), SATA+SAS 23.6TB (2x 10TB SATA + 2x 1.8TB SAS)
ホットスワップ 対応(N8154-82またはN8154-82/-83選択時)
インタフェース規格とRAID構成*2 SATA/SAS 6,12Gb/s : RAID 0/1/5/6/10/50/60(オプション) SATA 6Gb/s : RAID 0/1/10(標準)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*3
デバイスベイ 2x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x2レーン, x8ソケット) + 1x PCI Express 3.0 (x1レーン, x8ソケット) + 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 3.0 (x4レーン, x8ソケット)
規格 PCI Express 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度*10 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200, 1920x1080
標準インタフェース 7x USB3.0 *4 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ) *5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 423.7mm x 347.1mm（非冗長PSU・スタビライザ・突起物含む） 200.0mm x 447.5mm x 347.1mm（冗長PSU・スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.5kg
電源 標準搭載無し(セレクタブルオプション) 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付)) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 25℃待機時) 26VA / 24W
消費電力(100V最小構成時, 25℃高負荷時) 124VA / 124W
消費電力(100V最大構成時, 25℃待機時) 97VA / 96W
消費電力(100V最大構成時, 25℃高負荷時) 201VA / 200W
消費電力(100V最大構成時, 最大電力) 234VA / 232W
消費電力(200V最大構成時, 25℃待機時) 96VA / 95W
消費電力(200V最大構成時, 25℃高負荷時) 199VA / 198W
消費電力(200V最大構成時, 最大電力) 232VA / 230W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W
発熱量 836kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6
音量 *7 音圧レベル(100V最小構成時,待機時) 26.1dB
音圧レベル(100V最小構成時,高負荷時) 30dB
音圧レベル(100V最大構成時, 待機時) 33.6dB
音圧レベル(100V最大構成時, 高負荷時) 35.8dB
音圧レベル(100V最大構成時, 待機時)35℃ 41.6dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 42.4dB
音圧レベル(100V最大構成時, 待機時)48℃ 66.8dB
音圧レベル(100V最大構成時, 高負荷時)48℃ 66.8dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～48℃、構成制限あり) / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat® Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド、保証書、キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter、 Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
VMware ESXi™ 5.5 Update 3以降 *9 , VMware ESXi™ 6.0 Update1 *9、VMware ESXi™ 6.5 *9
Red Hat® 社によるサポート *9 Red Hat® Enterprise Linux® 6.7以降(x86_64) Red Hat® Enterprise Linux® 7.2以降
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

メモリ搭載モデル
製品名称 メモリ搭載モデル
製品型名 NP8100-2299YP1Y NP8100-2300YP1Y
CPU 搭載CPU インテル® Pentium® プロセッサー G4440 インテル® Xeon® プロセッサー E3-1220v5
動作周波数 3.30GHz 3GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 3MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/2T 4C/4T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz
インテル® TXT - 対応
熱設計電力(TDP) 53W 80W
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 FAN付きヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 4GB (1X 4GB) / 64GB (4x 16GB) *1
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2133 SDRAM DIMM, Unbuffered
最大動作周波数 2133MHz 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDDケージ(N8154-82/-83選択時) : SATA 12TB (6 x 2TB), SAS 10.8TB (6x 1.8TB), SATA SSD 9.6TB (6x 1.6TB), SAS SSD 2.4TB (6x 400GB)
ホットスワップ 対応
インタフェース規格とRAID構成*2 SATA/SAS 6,12Gb/s : RAID 0/1/5/6/10/50/60(オプション) SATA 6Gb/s : RAID 0/1/10(標準)
光ディスクドライブ 標準搭載: 内蔵DVD-ROM
デバイスベイ 2x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x2レーン, x8ソケット) + 1x PCI Express 3.0 (x1レーン, x8ソケット) + 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 3.0 (x4レーン, x8ソケット)
規格 PCI Express 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度*10 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200, 1920x1080
標準インタフェース 7x USB3.0 *4 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ) *5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 423.7mm x 347.1mm（非冗長PSU・スタビライザ・突起物含む） 200.0mm x 447.5mm x 347.1mm（冗長PSU・スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.5kg
電源 標準搭載無し(セレクタブルオプション) 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付)) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 25℃待機時) 24VA/22W 25VA / 24W
消費電力(100V最小構成時, 25℃高負荷時) 51VA/48W 96VA / 95W
消費電力(100V最大構成時, 25℃待機時) 95VA / 95W 97VA / 97W
消費電力(100V最大構成時, 25℃高負荷時) 139VA / 138W 177VA / 175W
消費電力(100V最大構成時, 最大電力) 167VA / 166W 206VA / 205W
消費電力(200V最大構成時, 25℃待機時) 94VA / 94W 96VA / 96W
消費電力(200V最大構成時, 25℃高負荷時) 137VA / 136W 175VA / 174W
消費電力(200V最大構成時, 最大電力) 165VA / 164W 204VA / 203W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W 383VA/380W
発熱量 598kJ/h 738kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.145 (I 区分) - *6
音量 *7 音圧レベル(100V最小構成時,待機時) 26.1dB 26.1dB
音圧レベル(100V最小構成時,高負荷時) 28.0dB 30dB
音圧レベル(100V最大構成時, 待機時) 33.6dB
音圧レベル(100V最大構成時, 高負荷時) 35.8dB
音圧レベル(100V最大構成時, 待機時)35℃ 41.6dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 42.4dB
音圧レベル(100V最大構成時, 待機時)48℃ 66.8dB
音圧レベル(100V最大構成時, 高負荷時)48℃ 66.8dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～48℃、構成制限あり) / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat® Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド、保証書、キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter、 Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
- VMware ESXi™ 5.5 Update 3以降 *9 , VMware ESXi™ 6.0 Update1 *9、VMware ESXi™ 6.5 *9
Red Hat® 社によるサポート *9 Red Hat® Enterprise Linux® 6.7以降(x86_64) Red Hat® Enterprise Linux® 7.2以降
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-2300YP2Y NP8100-2300YP7Y NP8100-2300YP4Y NP8100-2300YP5Y NP8100-2299YP4Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1220v5 インテル® Pentium® プロセッサー G4400
動作周波数 3GHz 3.30GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB 3MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T 2C/2T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応 -
ターボ・ブースト時の最高周波数 3.50GHz -
インテル® TXT 対応 -
熱設計電力(TDP) 80W 65W
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 FAN付きヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応 -
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / 64GB (4x 16GB) 標準搭載なし(セレクタブルオプション) / 32GB
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2133 SDRAM DIMM, Unbuffered
最大動作周波数 2133MHz 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDDケージ(N8154-84選択時) : SATA 8TB (2x 4TB) 2.5型HDDケージ(N8154-82/-83選択時) : SATA 12TB (6 x 2TB), SAS 9.2TB (6x 1.2TB), SATA SSD 9.6TB (6x 1.6TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-84/-83)選択時: SATA 12TB (2x 4TB + 2x 2TB), SATA+SAS 10.4TB (2x 4TB SATA + 2x 1.2TB SAS) 3.5型HDDケージ(N8154-84選択時) : SATA 20TB (2x 10TB) 2.5型HDDケージ(N8154-82/-83選択時) : SATA 12TB (6 x 2TB), SAS 10.8TB (6x 1.8TB), SATA SSD 9.6TB (6x 1.6TB), SAS SSD 2.4TB (6x 400GB) 3.5型/2.5型HDDケージ(N8154-84/-83)選択時: SATA 24TB (2x 10TB + 2x 2TB), SATA+SAS 23.6TB (2x 10TB SATA + 2x 1.8TB SAS)
ホットスワップ 対応(N8154-71またはN8154-71/-72選択時)
インタフェース規格とRAID構成*2 SATA/SAS 6,12Gb/s : RAID 0/1/5/6/10/50/60(オプション) SATA 6Gb/s : RAID 0/1/10(標準)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM、内蔵DVD SuperMULTI、光ディスクドライブベイカバーのどれか一つを選択必須*2
デバイスベイ 2x 3.5型デバイスベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x2レーン, x8ソケット) + 1x PCI Express 3.0 (x1レーン, x8ソケット) + 1x PCI Express 3.0 (x16レーン, x16ソケット) + 1x PCI Express 3.0 (x4レーン, x8ソケット)
規格 PCI Express 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度*10 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200, 1920x1080
標準インタフェース 7x USB3.0 *4 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応
PXE / iSCSI ブート PXE対応/iSCSIブート非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付
BIOS American Megatrends Inc. Aptio ®
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン -
筐体デザイン スリムタワー
外形寸法 (幅x奥行きx高さ) *5 98.0mm x 386.5mm x 341.0mm (スタビライザ・突起物含まず） 200.0mm x 423.7mm x 347.1mm（非冗長PSU・スタビライザ・突起物含む） 200.0mm x 447.5mm x 347.1mm（冗長PSU・スタビライザ・突起物含む）
質量 (標準 / 最大) 8.0kg / 11.5kg
電源 標準搭載無し(セレクタブルオプション) 1x 250W 80 PLUS® Platinum 取得電源(二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付)) AC100V/200V±10%、50/60Hz±3Hz(AC100V用電源ケーブル1本を添付)
消費電力(100V最小構成時, 25℃待機時) 25VA / 24W 24VA/22W
消費電力(100V最小構成時, 25℃高負荷時) 96VA / 95W 51VA/48W
消費電力(100V最大構成時, 25℃待機時) 97VA / 97W 95VA / 95W
消費電力(100V最大構成時, 25℃高負荷時) 177VA / 175W 139VA / 138W
消費電力(100V最大構成時, 最大電力) 206VA / 205W 167VA / 166W
消費電力(200V最大構成時, 25℃待機時) 96VA / 96W 94VA / 94W
消費電力(200V最大構成時, 25℃高負荷時) 175VA / 174W 137VA / 136W
消費電力(200V最大構成時, 最大電力) 204VA / 203W 165VA / 164W
消費電力(100V最大構成時, 装置ラベル記載値) 383VA/380W 383VA/380W 383VA/380W 383VA/380W 383VA/380W
発熱量 738kJ/h 598kJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 - *6 0.145 (I 区分)
音量 *7 音圧レベル(100V最小構成時,待機時) 26.1dB 26.1dB 26.1dB 26.1dB 26.1dB
音圧レベル(100V最小構成時,高負荷時) 30dB 28.0dB
音圧レベル(100V最大構成時, 待機時) 33.6dB
音圧レベル(100V最大構成時, 高負荷時) 35.8dB
音圧レベル(100V最大構成時, 待機時)35℃ 41.6dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 42.4dB
音圧レベル(100V最大構成時, 待機時)48℃ 66.8dB
音圧レベル(100V最大構成時, 高負荷時)48℃ 66.8dB
測定方式 ISO7779基準, オペレータ位置測定 (床上: 1.2m, サーバとの距離: 0.5m), サーバ設置 (床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～48℃、構成制限あり) / 20～80% (ただし結露しないこと)　　保管時 ： -10～55℃ / 20～80% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat® Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド、保証書、キーボード（ケーブル長：1.8m）、マウス（ケーブル長：1.8m）
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard(SP1) *8 Microsoft® Windows Server® 2012 Standard *8 Microsoft® Windows Server® 2012 R2 Standard Microsoft® Windows Server® 2012 R2 Foundation
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard、Microsoft® Windows Server® 2008 R2 Enterprise、 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter、 Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter
- -
Red Hat® 社によるサポート *9 -
動作確認OS *9 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server® 2008R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
標準メモリを置き換えることで、最大容量まで搭載可能です。
*2
各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参照下さい。
*3
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配して下さい。
*4
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5をインストールした場合、USB2.0で動作します。
*5
防塵ベゼル実装時の外形寸法については、構成ガイドの＜防塵ベゼル / 防塵フィルタ ＞の項を参照願います。
*6
省エネ法(2011年度基準)の規制対象外です。
*7
測定条件はISO7779準拠、環境温度25℃、高負荷時の値。数値は環境温度、製品個体差により上下します。音量は上記条件の測定結果であり、全ての環境において値を保証するものではありません。また、光ディスクドライブやバックアップ装置等の動作音については本測定の対象外です。
*8
本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。ご購入の際には、事前にお客様より Windows Server 2012 R2のライセンス条項に同意していただく必要があります。詳細はhttp://support.express.nec.co.jp/os/w2012/down.html をご覧ください。
*9
インストールには5GB以上の論理メモリ容量が必要です。
*10
搭載するOSや接続するディスプレイにより対応可否が異なりますので、詳しくはシステム構成ガイド内のディスプレイの項を参照ください。
補足事項
サポートOS毎に依存するスペック制限および接続制限などについては次項以降のシステム構成図およびOS対応表を参照願います。
◆

製品名カテゴリ

T110h-S

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104086
  • 公開日： 2019年01月16日
  • 最終更新日：2019年01月16日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
