技術情報

Express5800/T120g スペック詳細/アーキテクチャ図

Technical guide

2017年02月27日現在

Express5800/T120g

Express5800/T120g
  • N8100-2456Y
  • N8100-2457Y
  • N8100-2458Y
  • N8100-2459Y
  • N8100-2460Y
  • N8100-2461Y
  • N8100-2462Y
  • N8100-2463Y
メモリ搭載モデル
  • NP8100-2456YP1Y
ExpressSelectionPack
  • NP8100-2457YP1Y
  • NP8100-2457YPBY
  • NP8100-2457YP3Y
(注意)記載のスペックは予告無しに変更する場合があります。

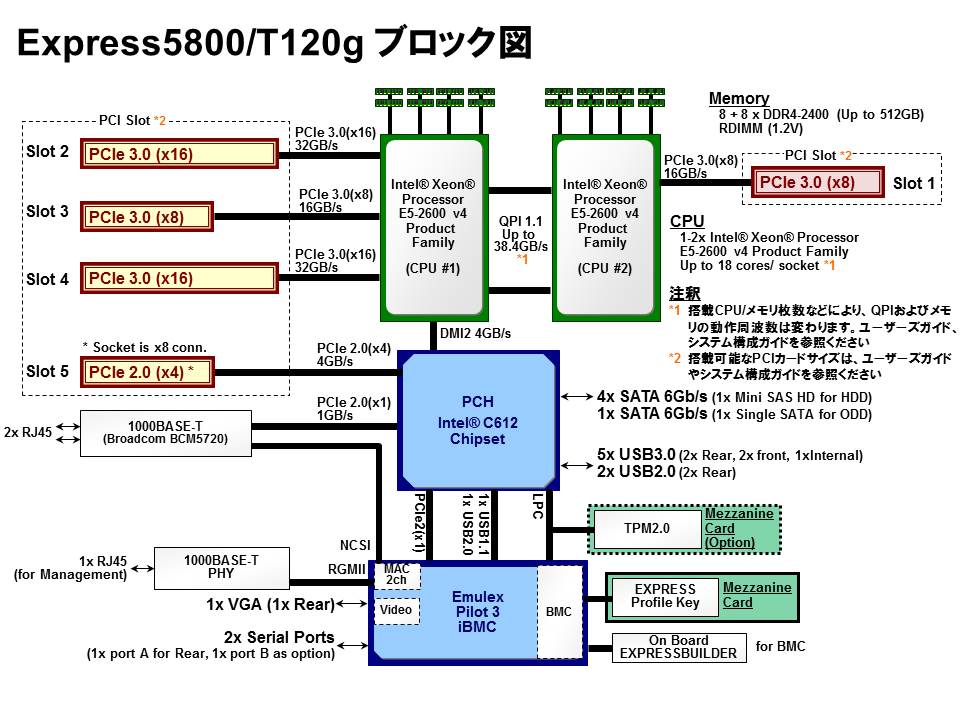

アーキテクチャ図はこちら



Express5800/T120g
製品名称 Express5800/T120g
製品型名 N8100-2456Y N8100-2457Y N8100-2458Y N8100-2459Y N8100-2460Y N8100-2461Y N8100-2462Y N8100-2463Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4 インテル® Xeon® プロセッサー E5-2620v4 インテル® Xeon® プロセッサー E5-2623v4 インテル® Xeon® プロセッサー E5-2630v4 インテル® Xeon® プロセッサー E5-2650v4 インテル® Xeon® プロセッサー E5-2660v4 インテル® Xeon® プロセッサー E5-2690v4 インテル® Xeon® プロセッサー E5-2697v4
動作周波数 1.70GHz 2.10GHz 2.60GHz 2.20GHz 2.20GHz 2GHz 2.6GHz 2.30GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 10MB 25MB 30MB 35MB 45MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 8C/16T 4C/8T 10C/20T 12C/24T 14C/28T 18C/36T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.00GHz 3.20GHz 3.10GHz 2.90GHz 3.20GHz 3.50GHz 3.60GHz
熱設計電力(TDP) 85W 105W 135W 145W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDDケージ(3x N8154-77)選択時 HDD: SATA 48TB (24x 2TB), SAS 43.2TB (24x 1.8TB), SSD: SATA 38.4TB (24x 1.6TB), SAS 9.6TB (24x 400GB), 3.5型HDDケージ(2x N8154-78)選択時 SATA 80TB (8x 10TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM又は内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *2 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*8 電源ユニット(700W) (N8181-127)選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む) 電源ユニット(460W) (N8181-128), 電源ユニット(800W) (N8181-129), 電源ユニット(1000W) (N8181-139) 選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 625.4mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*3 / 最大) 17kg / 31kg
電源 標準搭載なし(セレクタブルオプション), 700W 80 PLUS® Glod取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 324VA/322W 324VA/322W 324VA/322W 325VA/323W 326VA/324W 326VA/324W 327VA/325W 328VA/326W
消費電力(100V最大構成時, 25℃高負荷時) 448VA/445W 464VA/461W 512VA/508W 534VA/530W 555VA/551W 610VA/606W 679VA/674W 688VA/684W
消費電力(100V最大構成時, 最大電力) 626VA/622W 628VA/624W 678VA/674W 695VA/690W 758VA/753W 786VA/781W 856VA/850W 882VA/875W
消費電力(200V最大構成時, 25℃待機時) 321VA/319W 321VA/319W 321VA/319W 322VA/320W 323VA/321W 323VA/321W 324VA/322W 325VA/323W
消費電力(200V最大構成時, 25℃高負荷時) 444VA/441W 460VA/456W 507VA/503W 529VA/525W 550VA/546W 604VA/600W 672VA/667W 681VA/677W
消費電力(200V最大構成時, 最大電力) 620VA/616W 622VA/618W 672VA/667W 688VA/683W 751VA/745W 778VA/773W 847VA/842W 873VA/867W
発熱量 2254KJ/h 2261KJ/h 2441KJ/h 2502KJ/h 2729KJ/h 2830KJ/h 3082KJ/h 3176KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外 対象外 対象外 対象外 対象外 対象外
音量 音圧レベル 最大構成 (待機時 / 高負荷時) *9 38dB / 43dB 38dB / 43dB 38dB / 43dB 38dB / 43dB 38dB / 45dB 38dB / 45dB 38dB / 46dB 38dB / 48dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *10, Microsoft® Windows Server® 2016 Datacenter *10, Red Hat® Enterprise Linux® 6.7以降(x86_64) *4, Red Hat® Enterprise Linux® 7.2以降 *4, VMware ESXi™ 5.5 Update 3 *7, VMware ESXi™ 6.0 Update 1 *7, VMware ESXi™ 6.5 *7
動作確認OS *5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

メモリ搭載モデル
製品名称 メモリ搭載モデル
製品型名 NP8100-2456YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4
動作周波数 1.70GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (1x 4GB) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB) *1
メモリソケット数 16
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 標準搭載: 1x 3.5型HDDケージ(N8154-78)
内蔵最大 3.5型HDDケージ(2x N8154-78) SATA 80TB (8x 10TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載: 内蔵DVD-ROM
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *2 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
System Sleep State S0, S5
冗長電源 非対応
冗長ファン 非対応
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*8 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*3 / 最大) 17kg / 31kg
電源 700W電源1個標準搭載, 1x 700W 80 PLUS® Gold取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 324VA/322W
消費電力(100V最大構成時, 25℃高負荷時) 448VA/445W
消費電力(100V最大構成時, 最大電力) 626VA/622W
消費電力(200V最大構成時, 25℃待機時) 321VA/319W
消費電力(200V最大構成時, 25℃高負荷時) 444VA/441W
消費電力(200V最大構成時, 最大電力) 620VA/616W
発熱量 2254KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル 最大構成 (待機時 / 高負荷時) *9 38dB / 43dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *10, Microsoft® Windows Server® 2016 Datacenter *10, Red Hat® Enterprise Linux® 6.7以降(x86_64) *4, Red Hat® Enterprise Linux® 7.2以降 *4, VMware ESXi™ 5.5 Update 3 *7, VMware ESXi™ 6.0 Update 1 *7, VMware ESXi™ 6.5 *7
動作確認OS *5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-2457YP1Y NP8100-2457YPBY NP8100-2457YP3Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v4
動作周波数 2.10GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 20MB
コア数(C)/スレッド数(T) (1CPU) 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.00GHz
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1(メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDDケージ(3x N8154-77)選択時 HDD: SATA 48TB (24x 2TB), SAS 28.8TB (24x 1.2TB), SSD: SATA 38.4TB (24x 1.6TB), SAS 9.6TB (24x 400GB), 3.5型HDDケージ(2x N8154-78)選択時 SATA 32TB (8x 4TB) 2.5型HDDケージ(3x N8154-77)選択時 HDD: SATA 48TB (24x 2TB), SAS 43.2TB (24x 1.8TB), SSD: SATA 38.4TB (24x 1.6TB), SAS 9.6TB (24x 400GB), 3.5型HDDケージ(2x N8154-78)選択時 SATA 80TB (8x 10TB)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載無し(セレクタブルオプション): 内蔵DVD-ROM又は内蔵DVDSuperMULTIのどちらか一方を選択必須
拡張ベイ 2x 5.25型デバイスベイ + 1x Slim DVDベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、290mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (フルハイト、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *2 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応(Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス 標準添付 (109型キーボード, 2ボタンマウス(スクロール機能付き))
BIOS American Megatrends Inc. Aptio ®
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可)
筐体デザイン ミドルタワー
外形寸法 (幅x奥行きx高さ)*8 電源ユニット(700W) (N8181-127)選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 611.0mm x 438.0mm (スタビライザオープン時/突起物含む) 電源ユニット(460W) (N8181-128), 電源ユニット(800W) (N8181-129), 電源ユニット(1000W) (N8181-139) 選択時 200.0mm x 599.0mm x 438.0mm (スタビライザ収納時/突起物含まず) 313.4mm x 625.4mm x 438.0mm (スタビライザオープン時/突起物含む)
質量 (最小*3 / 最大) 17kg / 31kg
電源 標準搭載なし(セレクタブルオプション), 700W 80 PLUS® Glod取得電源 (二極並行アース付きコンセント) (ホットプラグ不可, 1x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) 2x 460W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V±10%, 50/60Hz±3Hz
消費電力(100V最大構成時, 25℃待機時) 324VA/322W
消費電力(100V最大構成時, 25℃高負荷時) 464VA/461W
消費電力(100V最大構成時, 最大電力) 628VA/624W
消費電力(200V最大構成時, 25℃待機時) 321VA/319W
消費電力(200V最大構成時, 25℃高負荷時) 460VA/456W
消費電力(200V最大構成時, 最大電力) 622VA/618W
発熱量 2261KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル 最大構成 (待機時 / 高負荷時) *9 38dB / 43dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, キーボード(ケーブル長: 1.8m), マウス(ケーブル長: 1.8m)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard(SP1)*6 Microsoft® Windows Server® 2012 Standard *6 Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter
動作確認OS *5 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008/2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
音量/電力
音量、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
標準メモリを置き換えることで、最大容量まで搭載可能です。
*2
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5をインストールした場合、USB2.0で動作します。
*3
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*4
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*5
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux On Express5800」を参照願います。
*6
本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。ご購入の際には、事前にお客様より Windows Server 2012 R2のライセンス条項に同意していただく必要があります。詳細はhttp://support.express.nec.co.jp/os/w2012/down.html をご覧ください。
*7
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5のインストールには5GB以上の論理メモリ容量が

製品名カテゴリ

T120g

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104091
  • 公開日： 2019年01月18日
  • 最終更新日：2019年01月18日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
