技術情報

Express5800/R120g-2E スペック詳細/アーキテクチャ図

Technical guide

2017年11月14日現在

Express5800/R120g-2E

16x 2.5型ドライブモデル
  • N8100-2437Y
  • N8100-2438Y
  • N8100-2439Y
  • N8100-2440Y
  • N8100-2441Y
  • N8100-2442Y
  • N8100-2443Y
  • N8100-2444Y
16x 2.5型ドライブモデル
  • NP8100-2437YP1Y
16x 2.5型ドライブモデル
  • NP8100-2439YP7Y
16x 2.5型ドライブモデル
  • NP8100-2439YP8Y
26x 2.5型ドライブモデル
  • N8100-2446Y
  • N8100-2447Y
  • N8100-2448Y
3.5型ドライブモデル
  • N8100-2451Y
  • N8100-2452Y
  • N8100-2453Y
(注意)記載のスペックは予告無しに変更する場合があります。

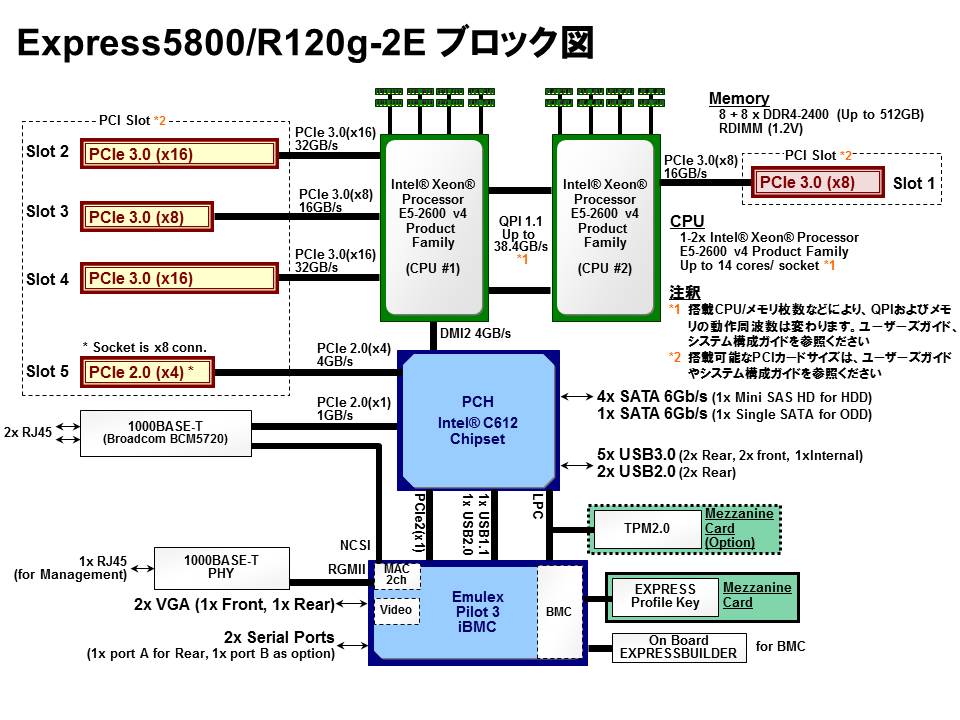

アーキテクチャ図はこちら



16x 2.5型ドライブモデル
製品名称 Express5800/R120g-2E (16x 2.5型ドライブモデル)
製品型名 N8100-2437Y N8100-2438Y N8100-2439Y N8100-2440Y N8100-2441Y N8100-2442Y N8100-2443Y N8100-2444Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4 インテル® Xeon® プロセッサー E5-2609v4 インテル® Xeon® プロセッサー E5-2620v4 インテル® Xeon® プロセッサー E5-2623v4 インテル® Xeon® プロセッサー E5-2630v4 インテル® Xeon® プロセッサー E5-2650v4 インテル® Xeon® プロセッサー E5-2660v4 インテル® Xeon® プロセッサー E5-2690v4
動作周波数 1.70GHz 1.70GHz 2.10GHz 2.60GHz 2.20GHz 2.20GHz 2GHz 2.60GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 10MB 25MB 30MB 35MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 8C/8T 8C/16T 4C/8T 10C/20T 12C/24T 14C/28T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.00GHz 3.20GHz 3.10GHz 2.90GHz 3.20GHz 3.50GHz
熱設計電力(TDP) 85W 105W 135W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122) 460W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 254VA/252W 254VA/252W 255VA/253W 256VA/254W 257VA/255W 258VA/256W 258VA/256W 259VA/257W
消費電力(100V最大構成時, 25℃高負荷時) 389VA/386W 399VA/396W 405VA/402W 427VW/424W 432VA/429W 512VA/508W 514VA/510W 590VA/586W
消費電力(100V最大構成時, 最大電力) 578VA/574W 588VA/584W 607VA/603W 621VA/616W 645VA/641W 712VA/707W 729VA/724W 783VA/777W
消費電力(200V最大構成時, 25℃待機時) 251VA/249W 251VA/249W 252VA/250W 253VA/251W 254VA/252W 255VA/253W 255VA/253W 256VA/254W
消費電力(200V最大構成時, 25℃高負荷時) 385VA/383W 395VA/392W 401VA/398W 423VA/420W 428VA/425W 507VA/503W 509VA/505W 584VA/580W
消費電力(200V最大構成時, 最大電力) 573VA/569W 583VA/578W 601VA/597W 614VA/610W 639VW/634W 705VA/700W 722VA/717W 775VA/769W
発熱量 2081KJ/h 2117KJ/h 2186KJ/h 2236KJ/h 2322KJ/h 2564KJ/h 2625KJ/h 2819KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外 対象外 対象外 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 57.1dB 52.3dB / 60.1dB 52.3dB / 60.1dB 52.3dB / 59.5dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12, Red Hat® Enterprise Linux® 6.7以降(x86_64) *6, Red Hat® Enterprise Linux® 7.2以降 *6, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update 1以降, VMware ESXi™ 6.5
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 メモリ搭載モデル (16x 2.5型ドライブモデル)
製品型名 NP8100-2437YP1Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4
動作周波数 1.70GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー -
ターボ・ブースト時の最高周波数 -
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 Registered DIMM : 4GB (1x 4GB) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB) *1
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 800W電源1個標準搭載, 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 254VA/252W
消費電力(100V最大構成時, 25℃高負荷時) 389VA/386W
消費電力(100V最大構成時, 最大電力) 578VA/574W
消費電力(200V最大構成時, 25℃待機時) 251VA/249W
消費電力(200V最大構成時, 25℃高負荷時) 385VA/383W
消費電力(200V最大構成時, 最大電力) 573VA/569W
発熱量 2081KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 52.3dB / 57.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12, Red Hat® Enterprise Linux® 6.7以降(x86_64) *6, Red Hat® Enterprise Linux® 7.2以降 *6, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update 1以降, VMware ESXi™ 6.5
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 SSD搭載モデル (16x 2.5型ドライブモデル)
製品型名 NP8100-2439YP7Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v4
動作周波数 2.10GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 20MB
コア数(C)/スレッド数(T) (1CPU) 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.00GHz
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 2.5型SSD: SATA 1.2TB (3x 400GB)
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 標準搭載：内蔵DVD-ROM
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 800W電源1個標準搭載, 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 255VA/253W
消費電力(100V最大構成時, 25℃高負荷時) 405VA/402W
消費電力(100V最大構成時, 最大電力) 607VA/603W
消費電力(200V最大構成時, 25℃待機時) 252VA/250W
消費電力(200V最大構成時, 25℃高負荷時) 401VA/398W
消費電力(200V最大構成時, 最大電力) 601VA/597W
発熱量 2186KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 52.3dB / 57.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12, Red Hat® Enterprise Linux® 6.7以降(x86_64) *6, Red Hat® Enterprise Linux® 7.2以降 *6, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update 1以降, VMware ESXi™ 6.5
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

16x 2.5型ドライブモデル
製品名称 ExpressSelectionPack (16x 2.5型ドライブモデル)
製品型名 NP8100-2439YP8Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v4
動作周波数 2.10GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 20MB
コア数(C)/スレッド数(T) (1CPU) 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.00GHz
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/10(標準), RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 27kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122) 460W/800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 255VA/253W
消費電力(100V最大構成時, 25℃高負荷時) 405VA/402W
消費電力(100V最大構成時, 最大電力) 607VA/603W
消費電力(200V最大構成時, 25℃待機時) 252VA/250W
消費電力(200V最大構成時, 25℃高負荷時) 401VA/398W
消費電力(200V最大構成時, 最大電力) 601VA/597W
発熱量 2186KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 52.3dB / 57.1dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2016 Standard *12
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

26x 2.5型ドライブモデル
製品名称 Express5800/R120g-2E (26x 2.5型ドライブモデル)
製品型名 N8100-2446Y N8100-2447Y N8100-2448Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v4 インテル® Xeon® プロセッサー E5-2630v4 インテル® Xeon® プロセッサー E5-2650v4
動作周波数 2.10GHz 2.20GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 20MB 25MB 30MB
コア数(C)/スレッド数(T) (1CPU) 8C/16T 10C/20T 12C/24T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.00GHz 3.10GHz 2.90GHz
熱設計電力(TDP) 85W 105W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 52TB (26x 2TB), SAS 46.8TB (26x 1.8TB) 2.5型SSD: SATA 41.6TB (26x 1.6TB), SAS 10.4TB (26x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.1mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 30kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-122) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 332VA/330W 333VA/331W 334VA/332W
消費電力(100V最大構成時, 25℃高負荷時) 545VA/541W 575VA/571W 614VA/610W
消費電力(100V最大構成時, 最大電力) 746VA/741W 778VA/773W 829VA/824W
消費電力(200V最大構成時, 25℃待機時) 329VA/327W 330VA/328W 331VA/329W
消費電力(200V最大構成時, 25℃高負荷時) 539VA/535W 569VA/565W 608VA/604W
消費電力(200V最大構成時, 最大電力) 739VA/733W 771VA/765W 821VA/815W
発熱量 2686KJ/h 2801KJ/h 2985KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 53.3dB / 58.1dB (53.3dB / 58.1dB) 53.3dB / 58.1dB (53.3dB / 58.1dB) 53.3dB / 61.1dB (53.3dB / 61.1dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12, Red Hat® Enterprise Linux® 6.7以降(x86_64) *6, Red Hat® Enterprise Linux® 7.2以降 *6, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update 1以降, VMware ESXi™ 6.5
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル
製品名称 Express5800/R120g-2E (3.5型ドライブモデル)
製品型名 N8100-2451Y N8100-2452Y N8100-2453Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4 インテル® Xeon® プロセッサー E5-2620v4 インテル® Xeon® プロセッサー E5-2630v4
動作周波数 1.70GHz 2.10GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 25MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 8C/16T 10C/20T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.00GHz 3.10GHz
熱設計電力(TDP) 85W
インテル® TXT 対応
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 512GB (16x 32GB), TSV Registered DIMM : 1TB (16x 64GB)
メモリソケット数 16
増設単位 1 (メモリミラーリング/ロックステップ/メモリスペアリング機能利用時は2 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz 2133MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/3/4/6/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 3.5型HDD: SATA 120TB (12x 10TB) + 2.5型HDD: SATA 4TB (2x 2TB), SAS 3.6TB (2x 1.8TB), 2.5型SSD: SATA 3.2TB (2x 1.6TB), SAS 800GB (2x 400GB) (オプションHDDケージ(リア)追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (必須オプション)
光ディスクドライブ 外付ドライブ接続 (オプション) *2
FDD オプション: Flash FDD (1.44MB) *3
拡張ベイ -
拡張スロット 対応スロット 2x PCI Express 3.0 (x16レーン, x16ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、200mmサイズ) 1x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、168mmサイズ) (2CPU構成必須) 1x PCI Express 2.0 (x4レーン, x8ソケット) (ロープロファイル、168mmサイズ)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *4 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0(2x 背面(TypeA), 1x 内部(Box 10pin)), 1x アナログRGB (ミニD-Sub15ピン, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 1x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.0004(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 2.21(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (オプション, ホットプラグ可) *10
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ)*9 448.0mm × 683.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.1mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*5 / 最大) 18kg / 31kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-122) 800W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) DC-48V電源ユニット(N8181-92) 800W電源 (専用ケーブル) (ホットプラグ可) (最大 : 2) DC-48V (DC-40.5V ~ DC-60V) (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 242VA/240W 242VA/240W 243VA/241W
消費電力(100V最大構成時, 25℃高負荷時) 427VA/424W 437VA/434W 461VA/458W
消費電力(100V最大構成時, 最大電力) 624VA/620W 634VA/630W 665VA/660W
消費電力(200V最大構成時, 25℃待機時) 239VA/238W 239VA/238W 240VA/239W
消費電力(200V最大構成時, 25℃高負荷時) 423VA/420W 432VA/429W 456VA/453W
消費電力(200V最大構成時, 最大電力) 618VA/613W 628VA/623W 658VA/654W
発熱量 2247KJ/h 2283KJ/h 2394KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) *11 51.3dB / 63.2dB (57.4dB / 63.2dB) 51.3dB / 63.2dB (57.4dB / 63.2dB) 51.3dB / 63.2dB (57.4dB / 63.2dB)
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃, 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *12, Microsoft® Windows Server® 2016 Datacenter *12, Red Hat® Enterprise Linux® 6.7以降(x86_64) *6, Red Hat® Enterprise Linux® 7.2以降 *6, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update 1以降, VMware ESXi™ 6.5
動作確認OS *7 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
標準実装されているメモリを置き換えた場合。
*2
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配してください。
*3
必要に応じて手配してください。主な用途については「Flash FDD製品概要と利用ケース」の構成ガイドを参照下さい。
*4
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5をインストールした場合、USB2.0で動作します。
*5
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*6
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*7
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux On Express5800」を参照願います。
*9
防塵ベゼル実装時の外形寸法については、構成ガイドの＜フロントベゼル＞の項を参照願います。
*10
N8154-76 2.5型HDDケージ（ﾘｱ)にN8150-541/-483/-486/-518 SAS HDDを搭載したシステム構成において35℃以上で稼働させる場合は、冗長ファンは搭載できません。
*11
26x2.5型ドライブモデル, 3.5型ドライブモデルについては下段にN8154-76 2.5型HDDケージ(リア)実装時の音圧レベルを併記。
*12
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。

製品名カテゴリ

R120g-2E

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104093
  • 公開日： 2019年01月16日
  • 最終更新日：2019年01月16日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
