技術情報

Express5800/R120g-2M スペック詳細/アーキテクチャ図

Technical guide

2017年11月14日現在

Express5800/R120g-2M

Express5800/R120g-2M
  • N8100-2405Y
  • N8100-2406Y
  • N8100-2407Y
  • N8100-2408Y
  • N8100-2409Y
  • N8100-2410Y
  • N8100-2411Y
Express5800/R120g-2M
  • N8100-2412Y
  • N8100-2413Y
  • N8100-2414Y
  • N8100-2415Y
  • N8100-2416Y
  • N8100-2417Y
  • N8100-2418Y
  • N8100-2419Y
ExpressSelectionPack
  • NP8100-2406YP1Y
  • NP8100-2406YP4Y
  • NP8100-2406YP3Y
(注意)記載のスペックは予告無しに変更する場合があります。

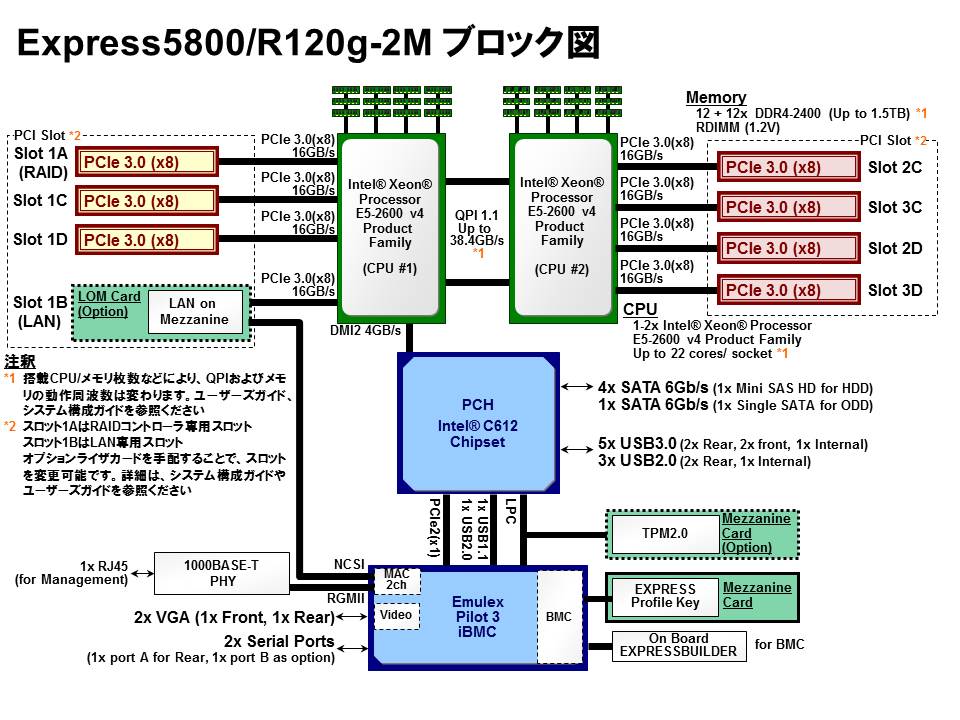

アーキテクチャ図はこちら



Express5800/R120g-2M
製品名称 Express5800/R120g-2M
製品型名 N8100-2405Y N8100-2406Y N8100-2407Y N8100-2408Y N8100-2409Y N8100-2410Y N8100-2411Y
CPU Processor インテル® Xeon® プロセッサー E5-2603v4 インテル® Xeon® プロセッサー E5-2620v4 インテル® Xeon® プロセッサー E5-2623v4 インテル® Xeon® プロセッサー E5-2630v4 インテル® Xeon® プロセッサー E5-2637v4 インテル® Xeon® プロセッサー E5-2640v4 インテル® Xeon® プロセッサー E5-2643v4
動作周波数 1.70GHz 2.10GHz 2.60GHz 2.20GHz 3.50GHz 2.40GHz 3.40GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 15MB 20MB 10MB 25MB 15MB 25MB 20MB
コア数(C)/スレッド数(T) (1CPU) 6C/6T 8C/16T 4C/8T 10C/20T 4C/8T 10C/20T 6C/12T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.00GHz 3.20GHz 3.10GHz 3.70GHz 3.40GHz 3.70GHz
熱設計電力(TDP) 85W 135W 90W 135W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 768GB (24x 32GB), TSV Registered DIMM : 1.5TB (24x 64GB)
メモリソケット数 24
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 1866MHz 2133MHz 2400MHz 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 14.9GB/s 17.0GB/s 19.2GB/s 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、312mmサイズ) (2CPU構成必須) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 3x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、220mmサイズ) (2スロットは2CPU構成必須) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LOMカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）に変更が可能)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *3 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0 (2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (4x 1000BASE-T, 2x 10GBASE-T もしくは2x 1000BASE-T + 2x 10GBASE-SFP+のLOMカードを選択必須)
ネットワーク(選択必須) 実装形式 LOMカード
コントローラ 1x Broadcom® BCM5719, 1x Intel® X540, 1x Intel® X550 もしくは1x Qlogic® BCM57800S
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.2008(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 02.25(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (標準*8, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) *9 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 19.7kg / 32.3kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122,123) 460W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 323VA/321W 324VA/322W 324VA/322W 326VA/324W 361VA/358W 331VA/329W 362VA/359W
消費電力(100V最大構成時, 25℃高負荷時) 486VA/483W 592VA/588W 587VA/583W 591VA/587W 645VA/641W 603VA/599W 759VA/754W
消費電力(100V最大構成時, 最大電力) 672VA/667W 754VA/749W 755VA/750W 771VA/765W 845VA/839W 779VA/774W 944VA/937W
消費電力(200V最大構成時, 25℃待機時) 320VA/318W 321VA/319W 321VA/319W 323VA/321W 357VA/354W 328VA/326W 358VA/355W
消費電力(200V最大構成時, 25℃高負荷時) 482VA/478W 586VA/582W 581VA/577W 585VA/581W 639VA/634W 597VA/593W 752VA/746W
消費電力(200V最大構成時, 最大電力) 665VA/660W 746VA/741W 747VA/742W 763VA/757W 836VA/831W 772VA/766W 934VA/928W
発熱量 2401 2696 2700 2754 3020 2786 3373
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外 対象外 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) 50.4dB / 55.2dB 50.4dB / 55.2dB 50.4dB / 55.2dB 50.4dB / 55.2dB 50.4dB / 58.8dB 50.4dB / 55.6dB 50.4dB / 58.8dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃(オプション適用時: 5～45℃, 構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *10, Microsoft® Windows Server® 2016 Datacenter *10, Red Hat® Enterprise Linux® 6.7(x86_64)以降 *5, Red Hat® Enterprise Linux® 7.2以降 *5, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update1, VMware ESXi™ 6.5
動作確認OS *6 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

Express5800/R120g-2M
製品名称 Express5800/R120g-2M
製品型名 N8100-2412Y N8100-2413Y N8100-2414Y N8100-2415Y N8100-2416Y N8100-2417Y N8100-2418Y N8100-2419Y
CPU Processor インテル® Xeon® プロセッサー E5-2650v4 インテル® Xeon® プロセッサー E5-2667v4 インテル® Xeon® プロセッサー E5-2680v4 インテル® Xeon® プロセッサー E5-2690v4 インテル® Xeon® プロセッサー E5-2697v4 インテル® Xeon® プロセッサー E5-2697Av4 インテル® Xeon® プロセッサー E5-2698v4 インテル® Xeon® プロセッサー E5-2699v4
動作周波数 2.20GHz 3.20GHz 2.40GHz 2.60GHz 2.30GHz 2.60GHz 2.20GHz 2.20GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 30MB 25MB 35MB 45MB 40MB 50MB 55MB
コア数(C)/スレッド数(T) (1CPU) 12C/24T 8C/16T 14C/28T 18C/36T 16C/32T 20C/40T 22C/44T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 2.90GHz 3.60GHz 3.30GHz 3.50GHz 3.60GHz
熱設計電力(TDP) 105W 135W 120W 135W 145W 135W 145W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 768GB (24x 32GB), TSV Registered DIMM : 1.5TB (24x 64GB)
メモリソケット数 24
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2400MHz
メモリバス帯域(/チャネルあたり) 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、312mmサイズ) (2CPU構成必須) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 3x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、220mmサイズ) (2スロットは2CPU構成必須) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LOMカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）に変更が可能)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *3 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0 (2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (4x 1000BASE-T, 2x 10GBASE-T もしくは2x 1000BASE-T + 2x 10GBASE-SFP+のLOMカードを選択必須)
ネットワーク(選択必須) 実装形式 LOMカード
コントローラ 1x Broadcom® BCM5719, 1x Intel® X540, 1x Intel® X550 もしくは1x Qlogic® BCM57800S
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.2008(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 02.25(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (標準*8, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) *9 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 19.7kg / 32.3kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122,123) 460W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 363VA/360W 361VA/358W 353VA/351W 354VA/352W 372VA/369W 371VA/368W 360VA/357W 370VA/367W
消費電力(100V最大構成時, 25℃高負荷時) 658VA/653W 767VA/761W 706VA/701W 747VA/741W 802VA/796W 803VA/797W 796VA/791W 804VA/798W
消費電力(100V最大構成時, 最大電力) 830VA/825W 942VA/935W 922VA/915W 947VA/940W 946VA/939W 948VA/942W 948VA/942W 988VA/981W
消費電力(200V最大構成時, 25℃待機時) 359VA/356W 357VA/354W 350VA/347W 351VA/348W 368VA/365W 367VA/364W 356VA/353W 366VA/363W
消費電力(200V最大構成時, 25℃高負荷時) 651VA/647W 759VA/754W 699VA/694W 739VA/734W 793VA/788W 795VA/789W 788VA/783W 796VA/790W
消費電力(200V最大構成時, 最大電力) 822VA/816W 932VA/926W 912VA/906W 938VA/931W 936VA/930W 939VA/932W 939VA/932W 978VA/971W
発熱量 2970 3366 3294 3384 3380 3391 3391 3532
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外 対象外 対象外 対象外 対象外 対象外 対象外 対象外
音量 音圧レベル (待機時 / 高負荷時) 50.4dB / 56.8dB 50.4dB / 58.8dB 50.4dB / 57.8dB 50.4dB / 58.8dB 50.4dB / 59.5dB 50.4dB / 59.5dB 50.4dB / 58.8dB 50.4dB / 59.5dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃(オプション適用時: 5～45℃, 構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter, Microsoft® Windows Server® 2016 Standard *10, Microsoft® Windows Server® 2016 Datacenter *10, Red Hat® Enterprise Linux® 6.7(x86_64)以降 *5, Red Hat® Enterprise Linux® 7.2以降 *5, VMware ESXi™ 5.5 Update 3, VMware ESXi™ 6.0 Update1, VMware ESXi™ 6.5
動作確認OS *6 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

ExpressSelectionPack
製品名称 ExpressSelectionPack
製品型名 NP8100-2406YP1Y NP8100-2406YP4Y NP8100-2406YP3Y
CPU Processor インテル® Xeon® プロセッサー E5-2620v4
動作周波数 2.10GHz
標準搭載数 / 最大搭載数 1/2
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 20MB
コア数(C)/スレッド数(T) (1CPU) 8C/16T
コントローラ・ハブとの接続 DMI2 (4GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.00GHz
熱設計電力(TDP) 85W
CPUソケット形状 LGA2011
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C612 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / Registered DIMM : 768GB (24x 32GB), TSV Registered DIMM : 1.5TB (24x 64GB)
メモリソケット数 24
増設単位 2 (メモリスペアリング機能利用時は3 )
搭載メモリ DDR4-2400 Registered DIMM (4/8/16/32GB), DDR4-2400 TSV Registered DIMM (64GB)
最大動作周波数 2133MHz
メモリバス帯域(/チャネルあたり) 17.0GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法/BIOS設定に応じて2/4/8wayインターリーブをサポート)
誤り検出・訂正 ECC, x4 SDDC, メモリロックステップ (x8 SDDC)
メモリスペアリング 対応
メモリミラーリング 対応
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 対応
補助 記憶 装置 ドライブベイ 内蔵標準 －
内蔵最大 2.5型HDD: SATA 32TB (16x 2TB), SAS 19.2TB (16x 1.2TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時) 2.5型HDD: SATA 32TB (16x 2TB), SAS 28.8TB (16x 1.8TB) 2.5型SSD: SATA 25.6TB (16x 1.6TB), SAS 6.4TB (16x 400GB) (オプションHDDケージ追加時)
ホットスワップ 対応
インタフェース規格とRAID構成 SATA 6Gb/s : RAID 0/1/5/6/10/50/60 (オプション), SAS 12Gb/s : RAID 0/1/5/6/10/50/60 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション) *1
FDD オプション: Flash FDD (1.44MB) *2
拡張ベイ 1x 3.5型拡張ベイ
拡張スロット 対応スロット 1x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、312mmサイズ) (2CPU構成必須) 2x PCI Express 3.0 (x8レーン, x8ソケット) (フルハイト、220mmサイズ) (1スロットは2CPU構成必須) 3x PCI Express 3.0 (x8レーン, x8ソケット) (ロープロファイル、220mmサイズ) (2スロットは2CPU構成必須) 1x PCI Express 3.0 (x8レーン, x8ソケット) (RAIDコントローラ専用) 1x PCI Express 3.0 (x8レーン, x8ソケット) (LOMカード専用) (オプションのライザカード手配で、PCI Express 3.0(x16レーン, x16ソケット，フルハイト）に変更が可能)
規格 PCI Express 1.1, 2.0, 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 5x USB3.0 *3 (2x 前面(TypeA), 2x 背面(TypeA), 1x 内部(TypeA)), 3x USB2.0 (2x 背面(TypeA), 1x 内部(Box 10pin)), 2x アナログRGB (ミニD-Sub15ピン, 1x 前面, 1x 背面), 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアルポートA, 1x背面, オプションで計2ポートに増設可), 1x マネージメント専用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面) (4x 1000BASE-T, 2x 10GBASE-T もしくは2x 1000BASE-T + 2x 10GBASE-SFP+のLOMカードを選択必須)
ネットワーク(選択必須) 実装形式 LOMカード
コントローラ 1x Broadcom® BCM5719, 1x Intel® X540, 1x Intel® X550 もしくは1x Qlogic® BCM57800S
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BIOS American Megatrends Inc. Aptio ®
BIOS Version (出荷当初) 5.0.2008(最新のバージョンはサポート情報のダウンロードサイトでご確認ください)
BMC Firmware Revision (出荷当初) 02.25(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
System Sleep State S0, S5
冗長電源 対応 (オプション, ホットプラグ可)
冗長ファン 対応 (標準*8, ホットプラグ可)
筐体デザイン 2Uラックマウント
外形寸法 (幅x奥行きx高さ) *9 448.0mm × 735.8mm × 87.2mm (フロントベゼル/スライドレール/突起物含まず) 482.6mm × 829.0mm × 88.3mm (フロントベゼル/スライドレール/突起物含む)
質量 (最小*4 / 最大) 19.7kg / 32.3kg (レール含む)
電源 標準搭載なし(セレクタブルオプション) AC電源ユニット(N8181-121,122,123) 460W/800W/1000W 80 PLUS® Platinum取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション) AC電源ユニット(N8181-118) 800W 80 PLUS® Titanium取得電源 (二極並行アース付きコンセント) (ホットプラグ可) (最大 : 2) AC200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最大構成時, 25℃待機時) 324VA/322W
消費電力(100V最大構成時, 25℃高負荷時) 592VA/588W
消費電力(100V最大構成時, 最大電力) 754VA/749W
消費電力(200V最大構成時, 25℃待機時) 321VA/319W
消費電力(200V最大構成時, 25℃高負荷時) 586VA/582W
消費電力(200V最大構成時, 最大電力) 746VA/741W
発熱量 2696
省エネ法(2011年度基準)に基づくエネルギー消費効率 対象外
音量 音圧レベル (待機時 / 高負荷時) 50.4dB / 58.8dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度条件 動作時: 5～40℃(オプション適用時: 5～45℃, 構成制限あり), 保管時: -10～55℃
湿度条件 動作時: 20～80%, 保管時: 20～80% (動作時/保管時ともに結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール , フロントベゼル
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末年始等のNEC指定日を除く) 3年パーツ保証
インストールOS Microsoft® Windows Server® 2008 R2 Standard(SP1) *7 Microsoft® Windows Server® 2012 Standard *7 Microsoft® Windows Server® 2012 R2 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard, Microsoft® Windows Server® 2008 R2 Enterprise, Microsoft® Windows Server® 2012 Standard, Microsoft® Windows Server® 2012 Datacenter, Microsoft® Windows Server® 2012 R2 Standard, Microsoft® Windows Server® 2012 R2 Datacenter
動作確認OS *6 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server 2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
注釈
*1
内蔵DVD-ROMまたは内蔵DVDSuperMULTIを全システムに搭載しない場合、保守時およびOS再インストール時に備えて外付DVD-ROMをシステムで最低1式は必ず手配してください。
*2
必要に応じて手配してください。主な用途については「Flash FDD製品概要と利用ケース」の構成ガイドを参照下さい。
*3
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5をインストールした場合、USB2.0で動作します。
*4
動作可能な最小構成(1x CPU, 2x DIMM, 1x HDD, 1x 電源ユニット, LOMカード)
*5
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*6
BTOインストール不可。NECは動作確認情報のみ提供いたします。最新の動作確認情報は、情報発信サイト「Linux On Express5800」を参照願います。
*7
本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。ご購入の際には、事前にお客様より Windows Server 2012 R2のライセンス条項に同意していただく必要があります。詳細はhttp://support.express.nec.co.jp/os/w2012/down.html をご覧ください。
*8
10～35℃環境において、冗長ファン構成となります。40℃環境で冗長ファン構成を希望される場合は、N8181-125 冗長ファン(拡張用)を手配願います。
*9
防塵ベゼル実装時の外形寸法については、構成ガイドの＜フロントベゼル＞の項を参照願います。
*10
お客様にてインストールまたは再セットアップする場合は、サポート情報より提供しているサポートキットが必要です。

製品名カテゴリ

R120g-2M

対象製品

品名： 　
対象OS： 別欄にて記載
  • コンテンツID： 3140104094
  • 公開日： 2019年01月16日
  • 最終更新日：2019年01月16日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
