Express5800/R110i-1 スペック詳細/ アーキテクチャ図

Technical guide

2018年01月31日現在

Express5800/R110i-1

2.5型ドライブモデル,フレームモ デル
  • N8100-2526Y
  • N8100-2527Y
  • N8100-2528Y
  • N8100-2529Y
  • N8100-2530Y
  • N8100-2531Y
  • N8100-2532Y
2.5型ドライブモデ ル,OSプリインストールモデル
  • NP8100-2527YP5Y
  • NP8100-2527YP6Y
  • NP8100-2527YP4Y
2.5型ドライブモデル
  • NP8100-2527YP7Y
3.5型ドライブモデル,フレームモ デル
  • N8100-2519Y
  • N8100-2520Y
  • N8100-2521Y
  • N8100-2522Y
  • N8100-2523Y
  • N8100-2524Y
  • N8100-2525Y
(注意)記載のスペックは予告無しに変更する場合があります。

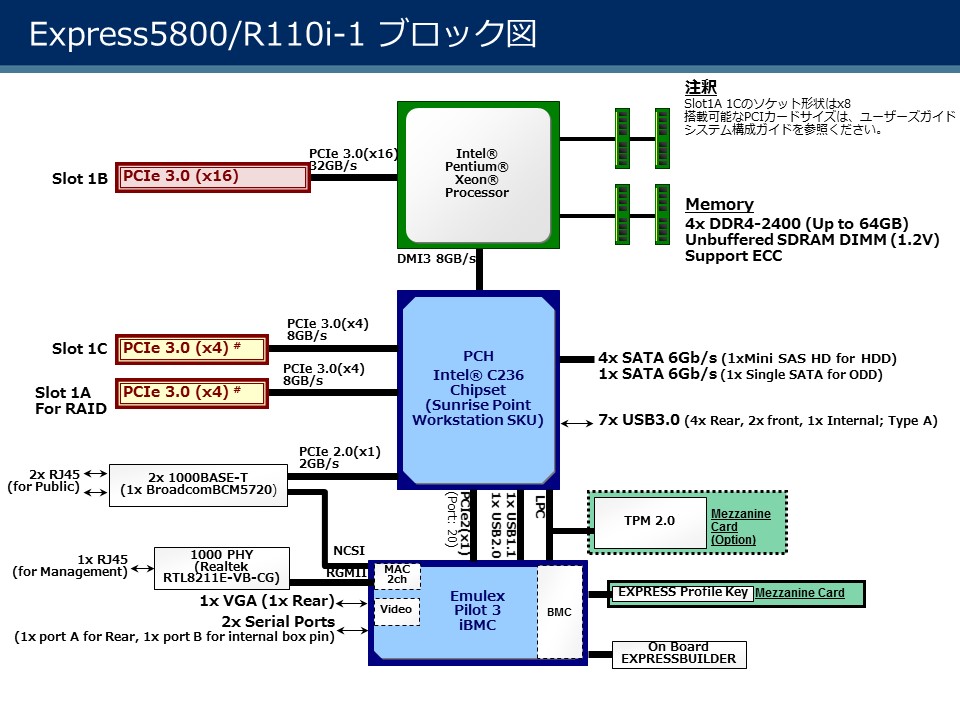

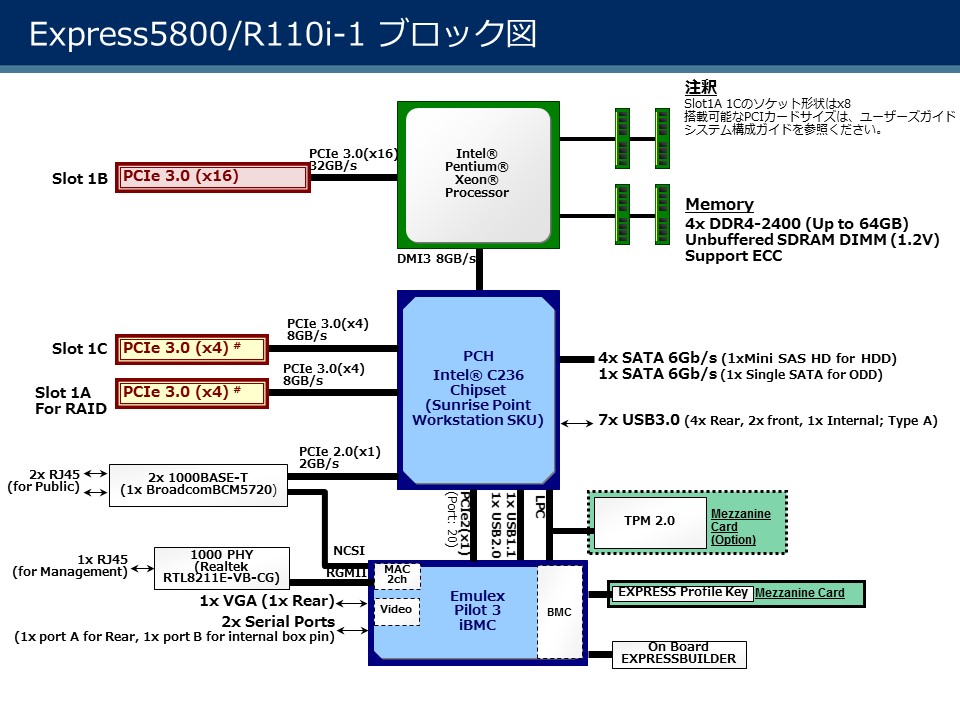

アーキテクチャ図はこちら



2.5型ドライブモデル,フレームモデル
製品名称 Express5800/R110i-1 (2.5型ドライブモデル,フレームモデル)
製品型名 N8100-2526Y N8100-2527Y N8100-2528Y N8100-2529Y N8100-2530Y N8100-2531Y N8100-2532Y
CPU 搭載CPU インテル® Pentium® プロセッサー G4560 インテル® Xeon® プロセッサー E3-1220v6 インテル® Xeon® プロセッサー E3-1225v6 インテル® Xeon® プロセッサー E3-1230v6 インテル® Xeon® プロセッサー E3-1240Lv5 インテル® Xeon® プロセッサー E3-1260Lv5 インテル® Xeon® プロセッサー E3-1270v6
動作周波数 3.50GHz 3GHz 3.30GHz 3.50GHz 2.10GHz 2.90GHz 3.80GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 3MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T 4C/4T 4C/8T
コントローラ・ハブとの接続 DMI3 (8GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応 - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz 3.70GHz 3.90GHz 3.20GHz 3.90GHz 4.20GHz
熱設計電力(TDP) 54W 72W 73W 72W
インテル® TXT - 対応
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / 64GB (4x 16GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2400 SDRAM DIMM, Unbuffered
最大動作周波数 2400MHz 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 19.2GB/s 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayイ ンターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD: SATA 16TB (8x 2TB), SAS 14.4TB (8x 1.8TB) 2.5型SSD: SATA 12.8TB (8x 1.6TB), SAS 3.2TB (8x 400GB)
ホットスワップ 対応
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション） SAS 12Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション)
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 3.0 (x16レーン, x16ソケット）+ 2x PCI EXPRESS 3.0 (x4 レーン, x8ソケット) (ロープロファイル, 173mmサイズ）
規格 PCI EXPRESS 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 7x USB3.0 *3 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン , シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願いま す)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご 参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BMC Firmware Revision (出荷当初) 02.26(最新のリビジョンはサポート情報のダウンロードサイトでご確認くだ さい)
冗長電源 対応 (オプション、ホットプラグ可)
冗長ファン 対応 (オプション、ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) *4 444.0 x 615.2 x 43.6 mm (突起物含まず), 482.4 x 678.2 x 44.1 mm (フロ ントベゼル/突起物/インナーレール含む)
質量 (最小 *5 / 最大) [レール含む] 10.0kg (17.5kg)
電源 標準搭載無し(セレクタブルオプション) 1x 400W 80 PLUS® Platinum取 得電源 (二極並行アース付きコンセント) (ホットプラグ不可) 2x (405W(AC100V) / 450W(AC200V) ) 80 PLUS® Gold取得電源(二極並行アース付きコンセント) (ホットプラグ可) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最小構成時, 25℃待機時) 28VA/26W 25VA/24W 28VA/27W 26VA/25W 37VA/35W 36VA/35W 26VA/25W
消費電力(100V最小構成時, 25℃高負荷時) 56VA/55W 85VA/84W 100VA/100W 124VA/124W 77VA/76W 104VA/103W 125VA/125W
消費電力(100V最大構成時, 25℃待機時) 123VA/122W 122VA/121W 125VA/124W 123VA/122W 117VA/116W 119VA/118W 124VA/123W
消費電力(100V最大構成時, 25℃高負荷時) 176VA/174W 216VA/214W 212VA/211W 249VA/247W 170VA/169W 198VA/197W 251VA/249W
消費電力(100V最大構成時, 最大電力) 284VA/282W 325VA/323W 320VA/318W 347VA/345W 277VA/275W 308VA/306W 347VA/345W
消費電力(200V最大構成時, 25℃待機時) 122VA/121W 121VA/120W 124VA/123W 122VA/121W 116VA/115W 118VA/117W 123VA/122W
消費電力(200V最大構成時, 25℃高負荷時) 174VA/173W 213VA/212W 210VA/209W 247VA/245W 168VA/167W 196VA/195W 249VA/247W
消費電力(200V最大構成時, 最大電力) 281VA/279W 322VA/320W 317VA/315W 343VA/341W 274VA/272W 305VA/303W 343VA/341W
消費電力(100V最大構成時, 装置ラベル記載値) 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W
発熱量 1004KJ/h 1152KJ/h 1134KJ/h 1228KJ/h 979KJ/h 1081KJ/h 1228KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.157 (I 区分) -*6
音量 音圧レベル(100V最小構成時,待機時) 25℃ 38dB
音圧レベル(100V最小構成時,高負荷時)25℃ 46dB
音圧レベル(100V最大構成時, 待機時)25℃ 40dB
音圧レベル(100V最大構成時, 高負荷時)25℃ 49dB
音圧レベル(100V最大構成時, 待機時)35℃ 47dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 57dB
音圧レベル(100V最大構成時, 待機時)45℃ 55dB
音圧レベル(100V最大構成時, 高負荷時)45℃ 64dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ 設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり) / 10～ 85% (ただし結露しないこと) 保管時 ： -10～55℃ / 10～85% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール(本体に標準取付 済)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝 日および年末年始等のNEC指定日を除く), 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard *8、Microsoft® Windows Server® 2008 R2 Enterprise *8 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter Microsoft® Windows Server® 2016 Standard、Microsoft® Windows Server® 2016 Datacenter
Red Hat® Enterprise Linux® 7.3以降 *9
- VMware ESXi™ 6.0 Update 3 *10, VMware ESXi™ 6.5 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願 います

2.5型ドライブモデル,OSプリ インストールモデル
製品名称 Express5800/R110i-1 (2.5型ドライブモデル,OSプリインストールモデ ル)
製品型名 NP8100-2527YP5Y NP8100-2527YP6Y NP8100-2527YP4Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1220v6
動作周波数 3.00GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI3 (8GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.50GHz
熱設計電力(TDP) 72W
インテル® TXT 対応
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / 64GB (4x 16GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2400 SDRAM DIMM, Unbuffered
最大動作周波数 2400MHz
メモリバス帯域(/チャネルあたり) 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayイ ンターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD: SATA 16TB (8x 2TB), SAS 14.4TB (8x 1.8TB) 2.5型SSD: SATA 12.8TB (8x 1.6TB), SAS 3.2TB (8x 400GB)
ホットスワップ 対応
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション） SAS 12Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション)
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 3.0 (x16レーン, x16ソケット）+ 2x PCI EXPRESS 3.0 (x4 レーン, x8ソケット) (ロープロファイル, 173mmサイズ）
規格 PCI EXPRESS 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 7x USB3.0 *3 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン , シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願いま す)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご 参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BMC Firmware Revision (出荷当初) 02.26(最新のリビジョンはサポート情報のダウンロードサイトでご確認くだ さい)
冗長電源 対応 (オプション、ホットプラグ可)
冗長ファン 対応 (オプション、ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) *4 444.0 x 615.2 x 43.6 mm (突起物含まず), 482.4 x 678.2 x 44.1 mm (フロ ントベゼル/突起物/インナーレール含む)
質量 (最小 *5 / 最大) [レール含む] 10.0kg (17.5kg)
電源 標準搭載無し(セレクタブルオプション) 1x 400W 80 PLUS® Platinum取 得電源 (二極並行アース付きコンセント) (ホットプラグ不可) 2x (405W(AC100V) / 450W(AC200V) ) 80 PLUS® Gold取得電源(二極並行アース付きコンセント) (ホットプラグ可) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最小構成時, 25℃待機時) 25VA/24W
消費電力(100V最小構成時, 25℃高負荷時) 85VA/84W
消費電力(100V最大構成時, 25℃待機時) 122VA/121W
消費電力(100V最大構成時, 25℃高負荷時) 216VA/214W
消費電力(100V最大構成時, 最大電力) 325VA/323W
消費電力(200V最大構成時, 25℃待機時) 121VA/120W
消費電力(200V最大構成時, 25℃高負荷時) 213VA/212W
消費電力(200V最大構成時, 最大電力) 322VA/320W
消費電力(100V最大構成時, 装置ラベル記載値) 515VA/513W
発熱量 1152KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 -*6
音量 音圧レベル(100V最小構成時,待機時) 25℃ 38dB
音圧レベル(100V最小構成時,高負荷時)25℃ 46dB
音圧レベル(100V最大構成時, 待機時)25℃ 40dB
音圧レベル(100V最大構成時, 高負荷時)25℃ 49dB
音圧レベル(100V最大構成時, 待機時)35℃ 47dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 57dB
音圧レベル(100V最大構成時, 待機時)45℃ 55dB
音圧レベル(100V最大構成時, 高負荷時)45℃ 64dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ 設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり) / 10～ 85% (ただし結露しないこと) 保管時 ： -10～55℃ / 10～85% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール(本体に標準取付 済)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝 日および年末年始等のNEC指定日を除く), 3年パーツ保証
インストールOS Microsoft® Windows Server® 2012 Standard *7 Microsoft® Windows Server® 2012 R2 Standard *7 Microsoft® Windows Server® 2016 Standard
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、 Microsoft® Windows Server® 2012 R2 Datacenter Microsoft® Windows Server® 2016 Standard、Microsoft® Windows Server® 2016 Datacenter
-
-
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願 います

2.5型ドライブモデル
製品名称 メモリ搭載モデル(2.5型ドライブモデル)
製品型名 NP8100-2527YP7Y
CPU 搭載CPU インテル® Xeon® プロセッサー E3-1220v6
動作周波数 3.00GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 8MB
コア数(C)/スレッド数(T) (1CPU) 4C/4T
コントローラ・ハブとの接続 DMI3 (8GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー -
インテル® ターボ・ブースト・テクノロジー 対応
ターボ・ブースト時の最高周波数 3.50GHz
熱設計電力(TDP) 72W
インテル® TXT 対応
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー 対応
メモリ 搭載容量 標準 / 最大 8GB (1X 8GB) / 64GB (4x 16GB) *1
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2400 SDRAM DIMM, Unbuffered
最大動作周波数 2400MHz
メモリバス帯域(/チャネルあたり) 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayインターリーブ もサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 2.5型HDD: SATA 16TB (8x 2TB), SAS 14.4TB (8x 1.8TB) 2.5型SSD: SATA 12.8TB (8x 1.6TB), SAS 3.2TB (8x 400GB)
ホットスワップ 対応
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10(標準), RAID 5/6/50/60(オプション） SAS 12Gb/s : RAID 0/1/5/6/10/50/60(オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション)
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 3.0 (x16レーン, x16ソケット）+ 2x PCI EXPRESS 3.0 (x4レーン, x8ソ ケット) (ロープロファイル, 173mmサイズ）
規格 PCI EXPRESS 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 7x USB3.0 *3 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン, シリアル ポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願います)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご参照ください )
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BMC Firmware Revision (出荷当初) 02.26(最新のリビジョンはサポート情報のダウンロードサイトでご確認ください)
冗長電源 対応 (ホットプラグ可)
冗長ファン 対応 (ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) *4 444.0 x 615.2 x 43.6 mm (突起物含まず), 482.4 x 678.2 x 44.1 mm (フロントベゼル/ 突起物/インナーレール含む)
質量 (最小 *5 / 最大) [レール含む] 10.0kg (17.5kg)
電源 標準搭載: 2x (405W(AC100V) / 450W(AC200V) ) 80 PLUS® Platinum取得電源 (二極並 行アース付きコンセント) (ホットプラグ可, 2x AC100V用電源ケーブル(ケーブル長: 3.0m)添付) AC100V/200V± 10%, 50/60Hz±3Hz
消費電力(100V最小構成時, 25℃待機時) 25VA/24W
消費電力(100V最小構成時, 25℃高負荷時) 85VA/84W
消費電力(100V最大構成時, 25℃待機時) 122VA/121W
消費電力(100V最大構成時, 25℃高負荷時) 216VA/214W
消費電力(100V最大構成時, 最大電力) 325VA/323W
消費電力(200V最大構成時, 25℃待機時) 121VA/120W
消費電力(200V最大構成時, 25℃高負荷時) 213VA/212W
消費電力(200V最大構成時, 最大電力) 322VA/320W
消費電力(100V最大構成時, 装置ラベル記載値) 515VA/513W
発熱量 1152KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 -*6
音量 音圧レベル(100V最小構成時,待機時) 25℃ 38dB
音圧レベル(100V最小構成時,高負荷時)25℃ 46dB
音圧レベル(100V最大構成時, 待機時)25℃ 40dB
音圧レベル(100V最大構成時, 高負荷時)25℃ 49dB
音圧レベル(100V最大構成時, 待機時)35℃ 47dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 57dB
音圧レベル(100V最大構成時, 待機時)45℃ 55dB
音圧レベル(100V最大構成時, 高負荷時)45℃ 64dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり) / 10～85% (ただし結 露しないこと) 保管時 ： -10～55℃ / 10～85% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール(本体に標準取付済)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝日および年末 年始等のNEC指定日を除く), 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter Microsoft® Windows Server® 2016 Standard、 Microsoft® Windows Server® 2016 Datacenter
Red Hat® Enterprise Linux® 7.3以降 *9
VMware ESXi™ 6.0 Update 3 *10, VMware ESXi™ 6.5 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願います

3.5型ドライブモデル,フレームモデル
製品名称 Express5800/R110i-1 (3.5型ドライブモデル,フレームモデル)
製品型名 N8100-2519Y N8100-2520Y N8100-2521Y N8100-2522Y N8100-2523Y N8100-2524Y N8100-2525Y
CPU 搭載CPU インテル® Pentium® プロセッサー G4560 インテル® Xeon® プロセッサー E3-1220v6 インテル® Xeon® プロセッサー E3-1225v6 インテル® Xeon® プロセッサー E3-1230v6 インテル® Xeon® プロセッサー E3-1240Lv5 インテル® Xeon® プロセッサー E3-1260Lv5 インテル® Xeon® プロセッサー E3-1270v6
動作周波数 3.50GHz 3GHz 3.30GHz 3.50GHz 2.10GHz 2.90GHz 3.80GHz
標準搭載数 / 最大搭載数 1/1
一次キャッシュ (コアあたり) 32KB Instruction / 32KB Data
二次キャッシュ (コアあたり) 256KB
インテル® スマート・キャッシュ (ラスト・レベル・キャッシュ) 3MB 8MB
コア数(C)/スレッド数(T) (1CPU) 2C/4T 4C/4T 4C/8T
コントローラ・ハブとの接続 DMI3 (8GB/s)
インテル® 64 対応
インテル® バーチャライゼーション・テクノロジー 対応
インテル® ハイパースレッディング・テクノロジー 対応 - 対応
インテル® ターボ・ブースト・テクノロジー - 対応
ターボ・ブースト時の最高周波数 - 3.50GHz 3.70GHz 3.90GHz 3.20GHz 3.90GHz 4.20GHz
熱設計電力(TDP) 54W 72W 73W 72W
インテル® TXT 対応
CPUソケット形状 LGA1151
ホットプラグ -
冷却方式 ファンなしヒートシンク
チップセット インテル® C236 チップセット
ダイレクトI/O向けインテル® バーチャライゼーション・テクノロジー - 対応
メモリ 搭載容量 標準 / 最大 標準搭載なし(セレクタブルオプション) / 64GB (4x 16GB)
メモリソケット数 4
増設単位 1
搭載メモリ DDR4-2400 SDRAM DIMM, Unbuffered
最大動作周波数 2400MHz 2133MHz 2400MHz
メモリバス帯域(/チャネルあたり) 19.2GB/s 17.0GB/s 19.2GB/s
メモリアクセス方式 インディペンデントチャネルアクセス方式 (メモリ実装方法に応じて2wayイ ンターリーブもサポート)
誤り検出・訂正 ECC
メモリスペアリング -
メモリミラーリング -
ホットプラグ -
モジュールピン数 288 ピン
動作電圧 1.2V
バッファ機能 なし
補助 記憶 装置 ドライブ ベイ 内蔵標準 -
内蔵最大 3.5型HDD: SATA 40TB (4x 10TB)
ホットスワップ 対応
インタフェース規格とRAID構成 *2 SATA 6Gb/s : RAID 0/1/10 (標準), RAID 5/6 (オプション)
光ディスクドライブ 内蔵/外付ドライブ接続 (オプション)
デバイスベイ なし
拡張スロット 対応スロット 1x PCI EXPRESS 3.0 (x16レーン, x16ソケット）+ 2x PCI EXPRESS 3.0 (x4 レーン, x8ソケット) (ロープロファイル, 173mmサイズ）
規格 PCI EXPRESS 3.0
グラフィックス 搭載チップ / ビデオRAM マネージメントコントローラチップ内蔵 / 32MB
グラフィック表示 と 解像度 1677万色: 640x480, 800x600, 1,024x768, 1,280x1,024, 1,600x1,200
標準インタフェース 7x USB3.0 *3 (2x 前面(Type A)、1x 内部(Type A), 4x 背面(Type A)) 1x アナログRGB (ミニD-Sub15ピン, 1x 背面) 1x シリアルポート (RS-232C規格準拠/D-Sub9ピン , シリアルポートA, 1x背面, オプションで計2ポートに増設可)
2x 1000BASE-T LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 2x 背面) 1x マネージメント用LANコネクタ (1000BASE-T/100BASE-TX/10BASE-T対応, RJ-45, 1x 背面)
標準 ネットワーク 実装形式 オンボード
コントローラ 2x Broadcom® BCM5720
チーミング 対応 (オプションボードとの組み合わせはシステム構成ガイドを参照願いま す)
FEC / GEC 対応
ジャンボフレーム 対応 (Linuxの対応状況は、NECコーポレートサイトのLinuxドライバ情報をご 参照ください)
PXE / iSCSI ブート PXEブート: 対応, iSCSIブート: 非対応
リモート マネージメント コントローラ Emulex Pilot 3 integrated BaseBoard Management Controller (iBMC)
マネージメント用ポート Realtek RTL8211E-VB-CG
WHEA(Windows Hardware Error Architecture) 対応
キーボード / マウス オプション
BMC Firmware Revision (出荷当初) 02.26(最新のリビジョンはサポート情報のダウンロードサイトでご確認くだ さい)
冗長電源 対応 (オプション、ホットプラグ可)
冗長ファン 対応 (オプション、ホットプラグ不可)
筐体デザイン 1Uラックマウント
外形寸法 (幅x奥行きx高さ) *4 444.0 x 615.2 x 43.6 mm (突起物含まず), 482.4 x 678.2 x 44.1 mm (フロ ントベゼル/突起物/インナーレール含む)
質量 (最小 *5 / 最大) [レール含む] 10.0kg (17.5kg)
電源 標準搭載無し(セレクタブルオプション) 1x 400W 80 PLUS® Platinum取 得電源 (二極並行アース付きコンセント) (ホットプラグ不可) 2x (405W(AC100V) / 450W(AC200V) ) 80 PLUS® Gold取得電源(二極並行アース付きコンセント) (ホットプラグ可) AC100V/200V±10%, 50/60Hz±3Hz (電源ケーブルは必須選択オプション)
消費電力(100V最小構成時, 25℃待機時) 27VA/26W 28VA/27W 26VA/25W 28VA/27W 38VA/37W 38VA/37W 27VA/26W
消費電力(100V最小構成時, 25℃高負荷時) 59VA/58W 89VA/88W 104VA/103W 134VA/134W 79VA/78W 107VA/106W 135VA/135W
消費電力(100V最大構成時, 25℃待機時) 116VA/115W 116VA/115W 116VA/115W 117VA/116W 117VA/116W 116VA/115W 117VA/116W
消費電力(100V最大構成時, 25℃高負荷時) 158VA/157W 195VA/194W 194VA/193W 224VA/222W 155VA/154W 183VA/182W 226VA/224W
消費電力(100V最大構成時, 最大電力) 268VA/266W 306VA/304W 306VA/304W 333VA/330W 262VA/260W 293VA/291W 334VA/331W
消費電力(200V最大構成時, 25℃待機時) 115VA/114W 115VA/114W 115VA/114W 116VA/115W 116VA/115W 115VA/114W 116VA/115W
消費電力(200V最大構成時, 25℃高負荷時) 156VA/155W 193VA/192W 192VA/191W 221VA/220W 154VA/152W 182VA/180W 224VA/222W
消費電力(200V最大構成時, 最大電力) 266VA/264W 303VA/301W 303VA/301W 329VA/327W 259VA/257W 290VA/288W 330VA/328W
消費電力(100V最大構成時, 装置ラベル記載値) 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W 515VA/513W
発熱量 950KJ/h 1084KJ/h 1084KJ/h 1177KJ/h 925KJ/h 1037KJ/h 1181KJ/h
省エネ法(2011年度基準)に基づくエネルギー消費効率 0.142 (I 区分) -*6
音量 音圧レベル(100V最小構成時,待機時) 25℃ 38dB
音圧レベル(100V最小構成時,高負荷時)25℃ 46dB
音圧レベル(100V最大構成時, 待機時)25℃ 40dB
音圧レベル(100V最大構成時, 高負荷時)25℃ 49dB
音圧レベル(100V最大構成時, 待機時)35℃ 47dB
音圧レベル(100V最大構成時, 高負荷時)35℃ 57dB
音圧レベル(100V最大構成時, 待機時)45℃ 55dB
音圧レベル(100V最大構成時, 高負荷時)45℃ 64dB
測定方式 ISO7779基準, 傍観者位置測定 (床上: 1.5m, サーバとの距離: 1m), サーバ 設置(床上: 0.75m), 環境温度25℃
温度/湿度条件 動作時 ： 5～40℃ (オプション適用時: 5℃～45℃、構成制限あり) / 10～ 85% (ただし結露しないこと) 保管時 ： -10～55℃ / 10～85% (ただし結露しないこと)
ハードウェア認証規定 VCCI クラス A
OS認証 Windows Logo Program, Red Hat Certified Hardware, VMware Certification Program
主な添付品 スタートアップガイド, 保証書, ワンタッチラックレール(本体に標準取付 済)
無償保証内容 3年オンサイト保守サービス(月～金, 9:00～18:00, 翌営業日対応, 国民の祝 日および年末年始等のNEC指定日を除く), 3年パーツ保証
インストールOS -
サポートOS (Linux) NECサポート Microsoft® Windows Server® 2008 R2 Standard *8、Microsoft® Windows Server® 2008 R2 Enterprise *8 Microsoft® Windows Server® 2012 Standard、Microsoft® Windows Server® 2012 Datacenter Microsoft® Windows Server® 2012 R2 Standard、Microsoft® Windows Server® 2012 R2 Datacenter Microsoft® Windows Server® 2016 Standard、Microsoft® Windows Server® 2016 Datacenter
Red Hat® Enterprise Linux® 7.3以降 *9
- VMware ESXi™ 6.0 Update 3 *10, VMware ESXi™ 6.5 *10
動作確認OS 最新の動作確認情報は、情報発信サイト「Linux on Express5800」を参照願い ます
注意事項
インテル バーチャライゼーション・テクノロジー
対応していないCPUはWindows Server2008 R2/2012/2012 R2にて提供されるHyper-Vには未対応となります (Windowsをサポートしている製品の場合)
拡張スロット
搭載可能なボードの奥行きはFull Height PCI: ロングサイズ = 312mmまで, ショートサイズ = 173.1mmまで Low Profile PCI: MD1 = 119.9mmまで, MD2 = 167.6mmまで を示します
騒音値/電力
騒音値、電力に記載されている待機時とはOS起動時ログイン前の状態を示す
装置ラベル記載値
装置が許容できる電力値の上限です。実運用上の消費電力については、最大電力値をご参照ください。
注釈
*1
標準メモリを置き換えることで、最大容量まで搭載可能です。
*2
各RAID構成への内蔵ドライブ(HDD/SSD)対応状況については、システム構成ガイド内の内蔵ドライブの項を参 照ください。
*3
VMware ESXi 5.5, VMware ESXi 6.0, VMware ESXi 6.5をインストールした場合、USB2.0で動作します。
*4
防塵キット実装時の外形寸法については、システム構成ガイド内の防塵キット・防塵フィルタの項を参照く ださい。
*5
動作可能な最小構成(1x CPU, 1x DIMM, 1x HDD, 1x 電源ユニット)
*6
省エネ法(2011年度基準)の規制対象外です。
*7
本製品はお客様から提供を要求されている場合に限り、お客様へ販売することが認められています。ご購入 の際には、事前にお客様より Windows Server 2012 R2のライセンス条項に同意していただく必要があります。詳 細はhttp://support.express.nec.co.jp/os/w2012/down.html をご覧ください。
*8
Windows Server 2008 R2サポートはN8100-2530Y, N8100-2531Y, N8100-2523Y, N8100-2524Yのみとなります。
*9
サポートサービスの提供を受けるにはNECよりLinuxサービスセットの購入が必要です。同一メジャーバージョン内での対応となります。
*10
インストールには5GB以上の論理メモリ容量が必要です。

製品名カテゴリ

R110i-1

  • コンテンツID： 3140104124
  • 公開日： 2019年01月16日
  • 最終更新日：2019年01月16日

アンケート

サポート情報充実のためアンケートにご協力をお願いいたします。

コメント欄：
ここからページ共通メニューです。 ページ共通メニューを読み飛ばす。
ページ共通メニューここまで。
